ETIM-5.0 EC002540
ETIM-6.0 EC002540
ETIM-7.0 EC002540
ETIM-8.0 EC002540

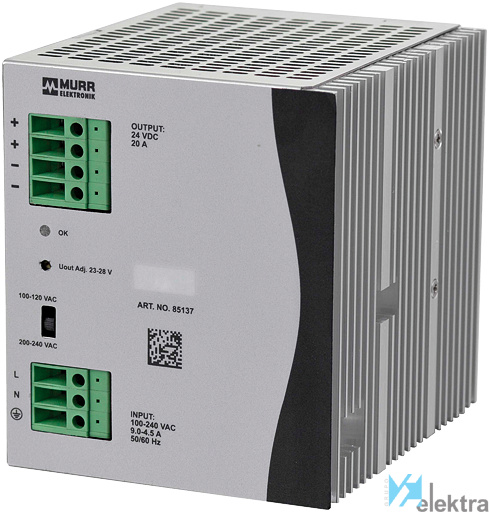

Famila de producto Eco-Rail
Diseí±o Fuentes de Alimentación Conmutadas
Comportamiento a la desconexión Corriente constante
Fase 1
GTIN 4048879694636
Grado de protección (EN IEC 60529) IP20
Interference emission IEC 61000-3-2
Customs tariff number 85044083
Frecuencia de red 50 ... 60 Hz
Suitable for mounting type Riel de montaje TH35;(EN 60715)
Protección contra sobrecarga salida Sí
Protección contra cortocircuito salida Sí
Conmutabilidad en paralelo No
Conexión en serie Sí
Características fusible previo Soporte
Protección IP20
Modo de montaje Montaje en guía DIN
Tipo de conexión Borne de tornillo
Temperatura de almacenamiento mín. -20
Temperatura de servicio mín. ~
Temperatura de servicio máx. 40
Temperatura de almacenamiento máx. 85

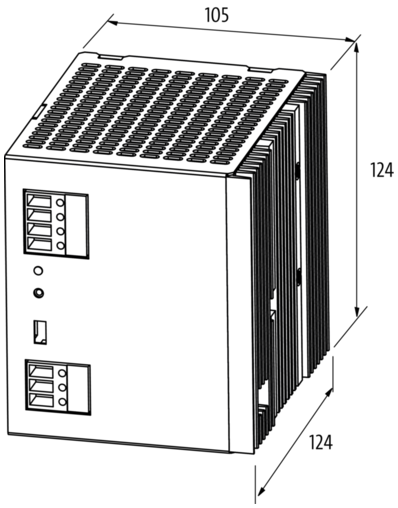

Profundidad 124
Tensión de salida CC máx. 28
Tensión de salida CC mín. 23
Tensión de salida CC 24
Anchura 105
Reducción de potencia 40
Corriente de salida 20
Spikes (s-s) max. 100
Número de dispositivos conmutación en serie máx. 2
Ondulación residual efectiva máx. 50
Tensión de entrada 1 CA mín. 90
Tensión de entrada 1 CA máx. 132
Tensión de entrada 2 CA mín. 173
Tensión de entrada 2 CA máx. 264
Fusible lado primario interno 12
Corriente de servicio mín. 10
Corriente de servicio máx. 20
Altura 124
Tensión de salida 23 V … 28 V
Tensión de entrada 90 V … 264 V
Corriente de trabajo 10 A … 20 A
Inrush current max. 10 A @ 230 V
CE 1
cULus 1
cURus 1
UKCA 1
ECLASS-6.0 27049002
ECLASS-6.1 27049002
ECLASS-7.1 27049002
ECLASS-8.0 27049002
ECLASS-8.1 27049002
ECLASS-9.0 27040701
ECLASS-10.1 27040701
ECLASS-10.0.1 27040701
ECLASS-11.0 27040701
ECLASS-11.1 27040701
ECLASS-12.0 27040701
ECLASS-13.0 27040701
ECLASS-14.0 27040701
Material short text Eco-Rail-2 20-100-240/24
Estándar de producto EN IEC 61010-2-201
Nominal input voltage AC 100 V … 200 V
Nominal current AC 7.8 A @ 100 V,4 A @ 200 V
Additional condition relative humidity Sin condensación
Ambient temperature (storage, transport) -20 °C … 85 °C
Relative humidity (operation) 20 % … 90 %
