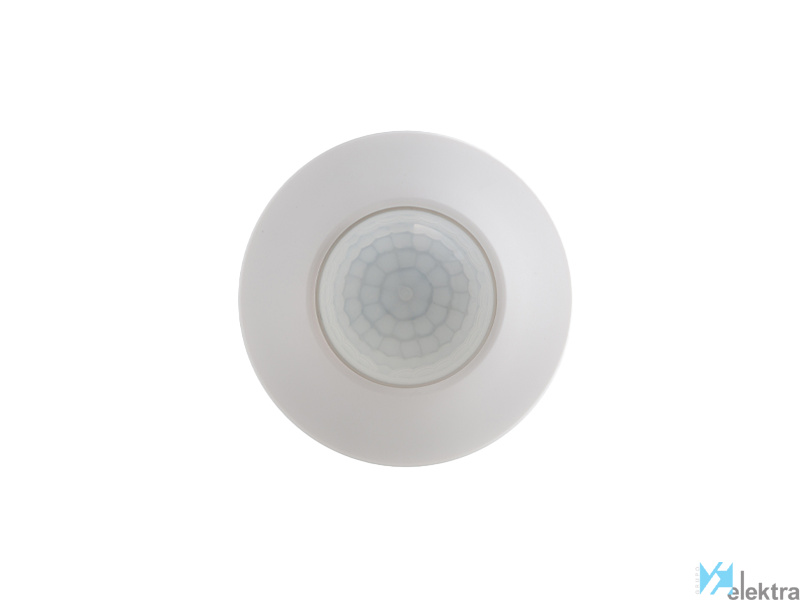

EELECTRON PD00E20KNX DET.PRESENCIA AMPLIO RANGO BL

EELECTRON PD00E20KNX DET.PRESENCIA AMPLIO RANGO BL

Los dispositivos PD00E20KNX y PD00E21KNX son sensores de presencia y movimiento de rango extendido adecuados para su uso en ambientes interiores donde se requiere una cobertura de amplio rango. Hay dos versiones disponibles: PD00E20KNX: sensor de amplio rango con control de iluminación PD00E21KNX: sensor de pasillo con control de iluminación Todas las versiones disponen de un conector trasero con 2 entradas digitales que pueden conectarse a pulsadores o interruptores libres de potencial y utilizarse para mandos de on/off, atenuación, persianas enrollables o mallorquinas / escenarios, secuencias, mandos paso a paso, etc Una de las 3 entradas puede configurarse como analógica para la conexión de sondas de temperatura NTC (véase sondas eelectron cód. TS00A01ACC / TS00B01ACC / TS00D01ACC) con las cuales enviar la medida de temperatura al bus o gestionar un módulo completo de termostato. El termostato controla 2 etapas con controlador PI integrado para el control de aparatos de calefacción y refrigeración, válvulas, fan coil de 2 y 4 tubos, etc. La detección de presencia, basada en un sensor infrarrojo pasivo, dispone de 5 canales configurables de forma independiente con diferentes funciones que pueden activarse: presencia con o sin control de luminosidad y con detección automática o semiautomática; luminosidad constante independiente o dependiente de la presencia y con activación automática o semiautomática. El sensor de presencia Gran Alcance PD00E20KNX y Sensor de Pasillo PD00E21KNX utilizan 3 y 2 elementos de detección distintos respectivamente; mediante la parametrización ETS es posible asignar diferentes comportamientos a los diferentes elementos. Además están disponibles 12 bloques lógicos con los que realizar expresiones sencillas con operador lógico y de umbral, o bien expresiones complejas con operadores algebraicos, condicionales, por último utilizar algoritmos predefinidos como controles proporcionales de temperatura y humedad o cálculo del punto de rocío. El dispositivo también integra la “Lógica Compartimiento Virtual”; el campo de aplicación es la habitación del hotel: mediante un sensor magnético instalado en la puerta y conectado a una entrada digital (incluso al propio sensor), se gestiona información de presencia precisa. La solución de detección de presencia puede deducir la presencia de personas en la habitación utilizando uno o varios sensores dedicados. También detecta una presencia imprevista y es capaz de diferenciar múltiples comportamientos. El dispositivo gestiona la iluminación ambiental en base a la luminosidad medida; además es posible habilitar la lógica denominada “Ritmo Circadiano” con la cual se imponen la luminosidad y la temperatura de color en base a curvas predefinidas o en base a la posición real del sol durante el día con respecto a una coordenada terrestre. Esta función permite recrear en un ambiente un confort iluminación lo más cercano posible a la realidad. La medición de la luminosidad en ambiente se efectúa de manera indirecta y es por lo tanto necesario efectuar un calibrado. El sensor está instalado en el techo y la luminosidad detectada puede diferir sensiblemente de la del nivel de trabajo; mediante el Sw ETS es posible configurar parámetros de corrección para el dispositivo sobre la base de una medida en el lugar mediante luxómetro. Evitar que los rayos solares o la luz artificial irradien directamente el sensor. El sensor permite configurar diversos niveles de sensibilidad; leer atentamente las siguientes notas para una correcta instalación del dispositivo y configuración de los parámetros de sensibilidad. El sensor detecta la diferencia entre temperatura ambiente y la temperatura de objetos y personas en movimiento; menor será esta diferencia de temperatura y menos sensible resultará el sensor. Para una correcta cobertura del área de vigilancia del sensor evitar que paredes (incluso de vidrio) o muebles sean obstáculo; si esto no es posible, aumentar el número de sensores en el área para tener una cobertura completa. Montar siempre el sensor en un sitio estable, no sujeto a vibraciones u oscilaciones que puedan simul ar un movimiento. Aparatos de iluminación colocadas en las cercanías del sensor o en el área vigilada pueden causar falsas detecciones, evitar en lo posible este tipo de interferencia. Evitar que en el área de cobertura haya presente aparatos que produzcan calor como ventiloconvectores, impresoras, lámparas, etc. u objetos que se muevan a causa del viento o de corrientes de aire.
