SCHNEIDER A9L20720 ACTI9 Combi SPU 3P+N 20A

GAMA: iQuick PF & iQuick PRD

SCHNEIDER A9L20720 ACTI9 Combi SPU 3P+N 20A

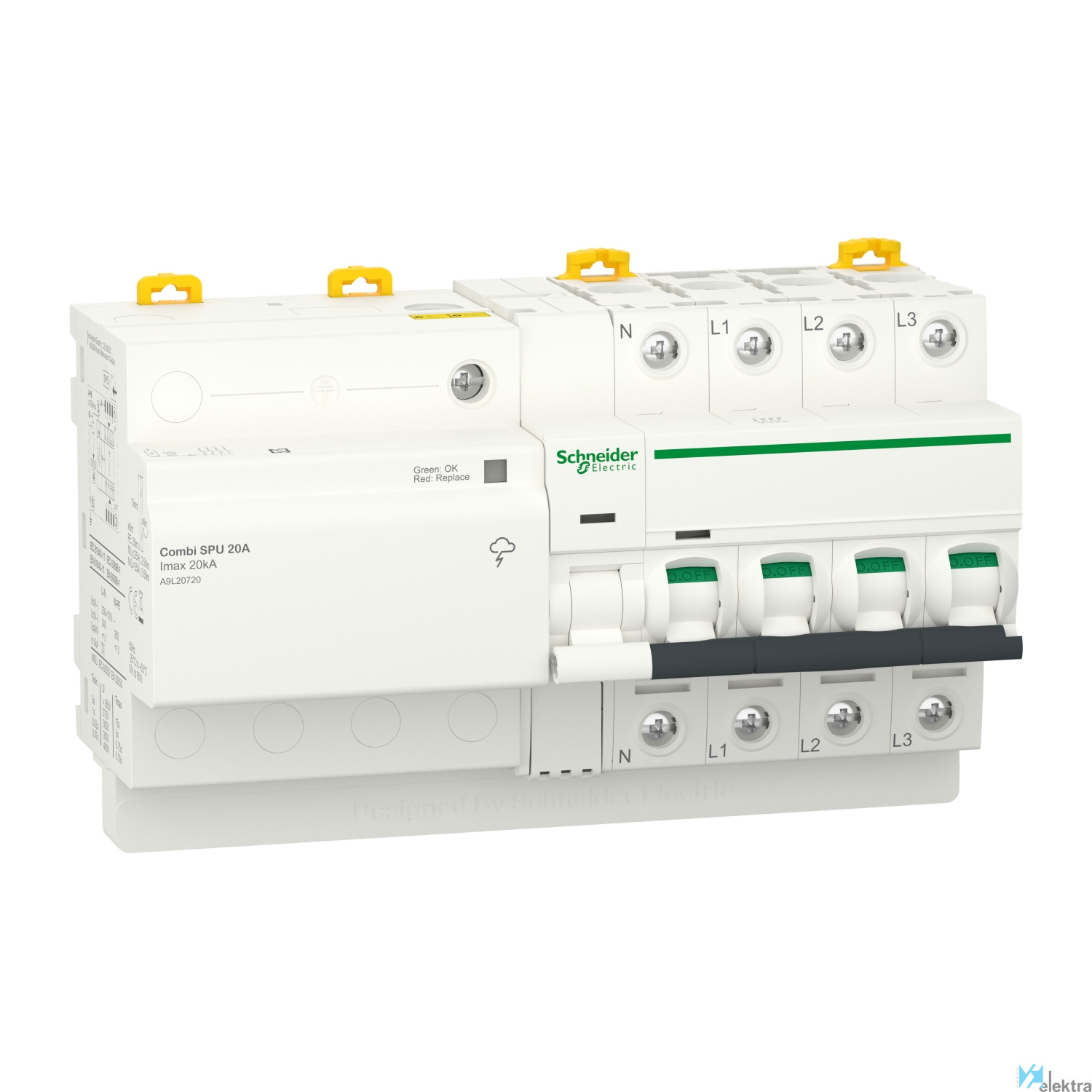

Acti9 Combi SPU, interruptor automático con protección combinada contra sobretensiones, 3P + N, 20 A

Este Acti9 Combi SPU es un interruptor automático con protección de sobretensión integrada. Es un 3P+N con 1 polo protegido y la corriente nominal In es de 20 A. Protege contra sobretensiones atmosféricas y el flujo de sobretensiones transitorias a tierra, a la vez que garantiza la continuidad del servicio. Los interruptores automáticos C60 asociados protegen contra sobrecargas continuas, sobrecargas y cortocircuitos Esta SPU Combi es compatible con el sistema de conexión a tierra TT. Se utiliza principalmente en los sectores residencial y terciario pequeño. Los limitadores contra sobretensiones transitorias de tipo 2 se prueban con una onda de corriente de impulso de 8/20. La corriente de descarga máxima Imax es de 20 kA. La corriente de descarga nominal In es de 5 kA. La tensión de funcionamiento continua máxima Uc en modalidad diferencial (entre fase y neutro) es de 340 V CA. La tensión de funcionamiento continua máxima Uc en modalidad común es de 260 V CA entre neutro y tierra. El nivel de protección de tensión ascendente en la modalidad diferencial (entre fase y neutro) es inferior o igual a 1,1 kV. El nivel de protección de tensión ascendente en la modalidad común es inferior o igual a 1,5 kV entre neutro y tierra. La tensión de servicio nominal Un es 400 VCA. La frecuencia de funcionamiento es de 50 Hz o 60 Hz. Las dimensiones son (An) 161 mm x (Al) 76 mm x (Pr) 102 mm. La anchura en pasos de 9mm es de 18. El peso es de 0,98 kg. El grado de protección en una carcasa modular es IP20 e IP40. La temperatura de funcionamiento es de -25 °C a 55 °C.
