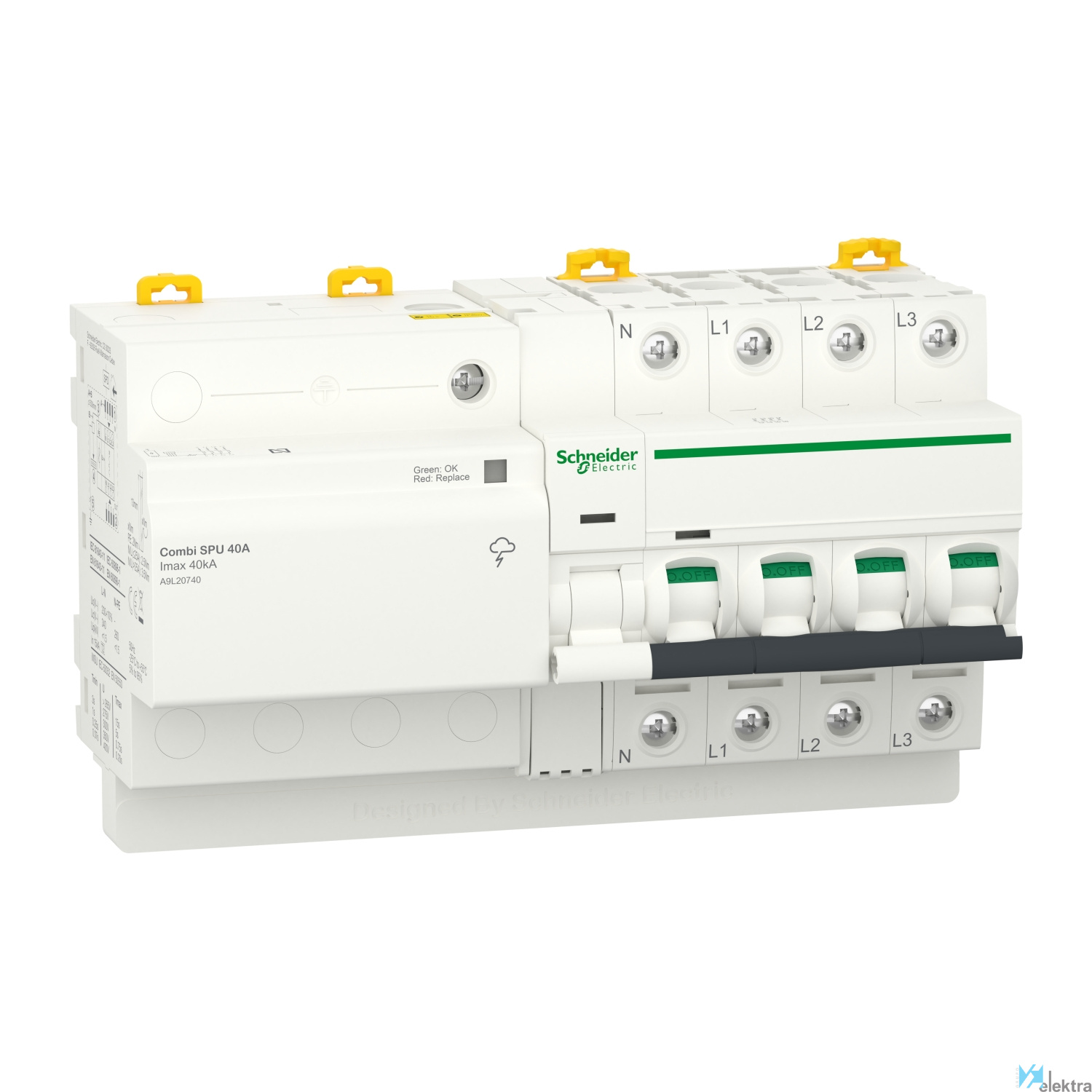

SCHNEIDER A9L20740 ACTI9 Combi SPU 3P+N 40A

GAMA: iQuick PF & iQuick PRD

SCHNEIDER A9L20740 ACTI9 Combi SPU 3P+N 40A

Limitador de sobretensiones transitorias y permanentes IGA, Acti9 Combi SPU, 3P+N, 40A

Este Acti9 Combi SPU es un disyuntor con protección de sobretensión integrada. Es un 3P+N con 1 polo protegido y la corriente nominal In es de 40A. Protege contra sobrevoltajes atmosféricos: flujo de sobretensiones transitorias a tierra, mientras asegura la continuidad del servicio. El interruptor automático C60 asociado brinda protección contra sobretensiones continuas: sobrecargas y cortocircuitos Esta unidad SPU combinada es compatible con el sistema de puesta a tierra TT. Se utiliza principalmente en los sectores residencial y terciario pequeño. Los supresores de transitorios tipo 2 se prueban con una onda de corriente de impulso de 8/20 s. La corriente máxima de descarga de Imax es de 40 kA. La corriente de descarga nominal In es de 15 kA. El voltaje máximo de funcionamiento continuo Uc en modo diferencial (entre fase y neutro) es de 340VCA. La tensión máxima de funcionamiento continuo de Uc en modo común es de 260 V CA entre neutro y tierra. El nivel de protección de la tensión Up en el modo diferencial (entre fase y neutro) es inferior o igual a 1,1 kV. El nivel de protección de Tensión Alta en el modo común es inferior o igual a 1.5kV entre neutro y tierra. El voltaje de servicio sin clasificación es de 400VAC. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 161mm x (Alt.) 76mm x (Prof.) 102mm. La anchura de los pasos de 9mm es 18. El peso es de 0,98 kg. El grado de protección es IP20 e IP40 en gabinetes modulares. La temperatura de funcionamiento es de -25°C a 55°C.
