  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN DE POTENCIA
Cod. 0698794   EAN 3606481999634 GAMA: ComPacT NSX

SCHNEIDER ELECTRIC

SCHNEIDER C1032D100 Ud.Control NSX100 AC 3P3R 100A

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

1.046,98€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Estilo de firma ecológica Schneider Electric para toda la gama ComPacT
  • Reducción estimada del 40 % del tiempo de cableado para fabricantes de tableros
  • Disfruta de una instalación más fácil gracias a un nuevo diseño ergonómico de placas frontales
  • Asegúrate de que todos los auxiliares estén en el lugar correcto y comprueba que tienes la bobina nominal correcta.
  • Nueva palanca ergonómica para facilitar el funcionamiento manual del interruptor

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: ComPacT NSX

SCHNEIDER C1032D100 Ud.Control NSX100 AC 3P3R 100A

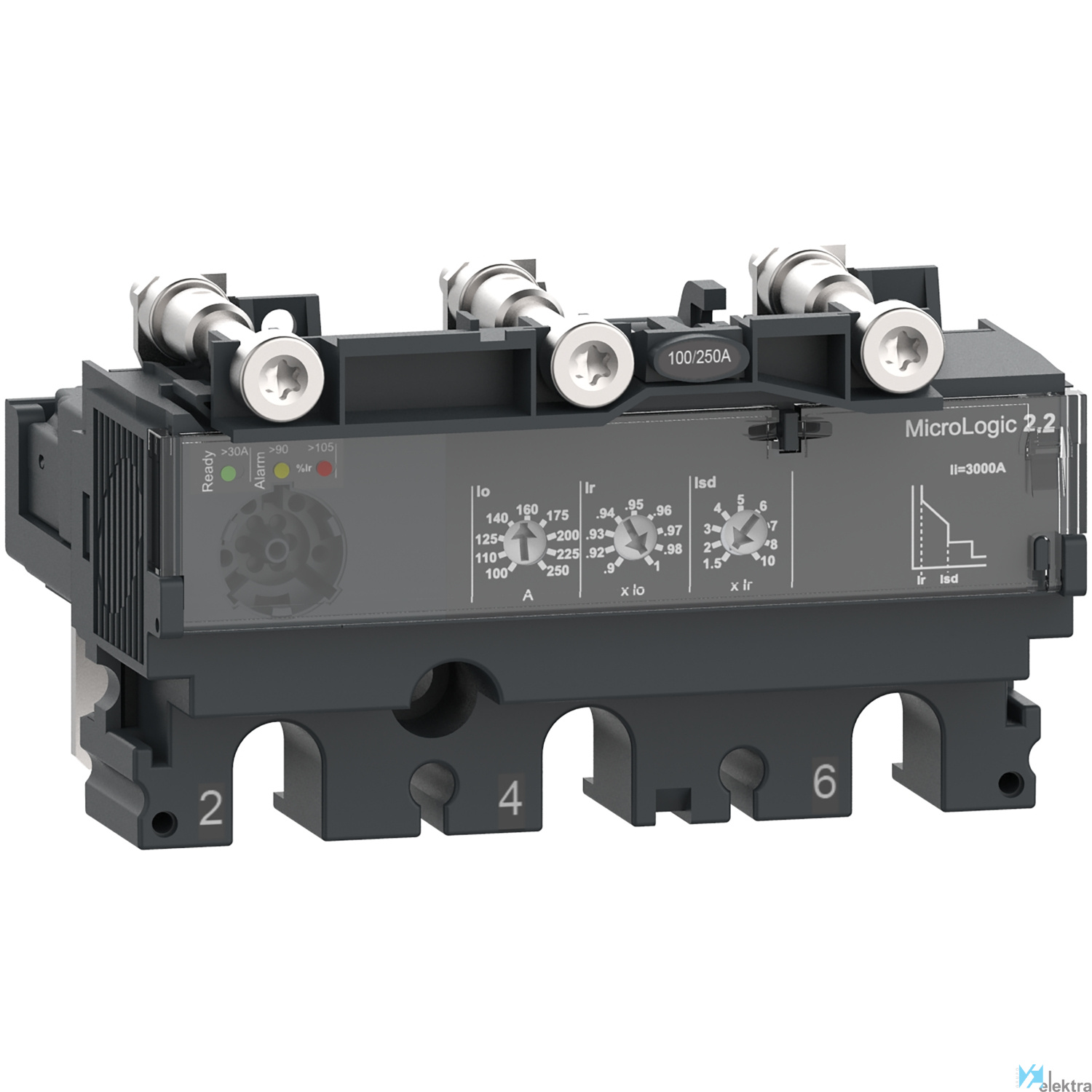

Unidad de control ComPacT NSX100 AC 3P3R 100A Micrologic 2.2

Esta MicroLogic 2.2 es una unidad de control electrónica de 3 polos 3 relés que se utiliza en los interruptores automáticos ComPacT NSX 100/160/250. Esta unidad de control electrónica de calibre 100A es una opción óptima para todas las aplicaciones estándar y específicas. Incorpora una protección ajustable de larga duración contra sobrecargas. Proporciona también una protección regulable de corto retardo y una protección instantánea fija contra cortocircuitos. MicroLogic 2.2 indica sobrecargas con LED de alarma. El LED Ready verde parpadea si el interruptor automático está listo para disparar. Este producto forma parte de nuestra arquitectura EcoStruxure Power y está asociado con PowerTag NSX y con el bloque de corte de ComPacT NSX.

Características detalladas

Anchura 104.7 mm
Corriente nominal de conmutación 100 A
Con función de protección de fallo a tierra No
Ajuste actual de liberación de sobrecarga 40 ~100 A
Intensidad nominal permanente Iu 100 A
Voltaje de funcionamiento a 50 Hz CA 690 ~690 V
Rango de corriente de cortocircuito sin retar 1500 ~1500 A
Voltaje de funcionamiento a 60 Hz CA 690 ~690 V
Profundidad 89.4 mm
Rango de corriente de cortocircuito retardado 60 ~1000 A
Función de disparo por cortocircuito Retardado
Ejecución de la protección del motor Disparador electrónico
Número de polos 3
Tipo de tensión de funcionamiento AC
Alimentación externa requerida No
Altura 59.7 mm

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,11 x 0,10 x 0,07 (m)
  • Volumen: 0,00 m3
  • Peso: 0,43 kg

Embalaje 2

  • Cantidad mínima embalaje: 24
  • Cantidad máxima embalaje: 24
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 10,67 kg

Embalaje 3

  • Cantidad mínima embalaje: 192
  • Cantidad máxima embalaje: 192
  • Medidas: 0,80 x 0,60 x 0,74 (m)
  • Volumen: 0,36 m3
  • Peso: 90,76 kg
