Cod. 0698839   EAN 3606482000780 GAMA: ComPacT NSX

SCHNEIDER ELECTRIC

SCHNEIDER C1042G100 Ud.Control NSX100 AC 4P4R 100A

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

1.445,41€



Impuestos no incluidos.

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: ComPacT NSX

SCHNEIDER C1042G100 Ud.Control NSX100 AC 4P4R 100A

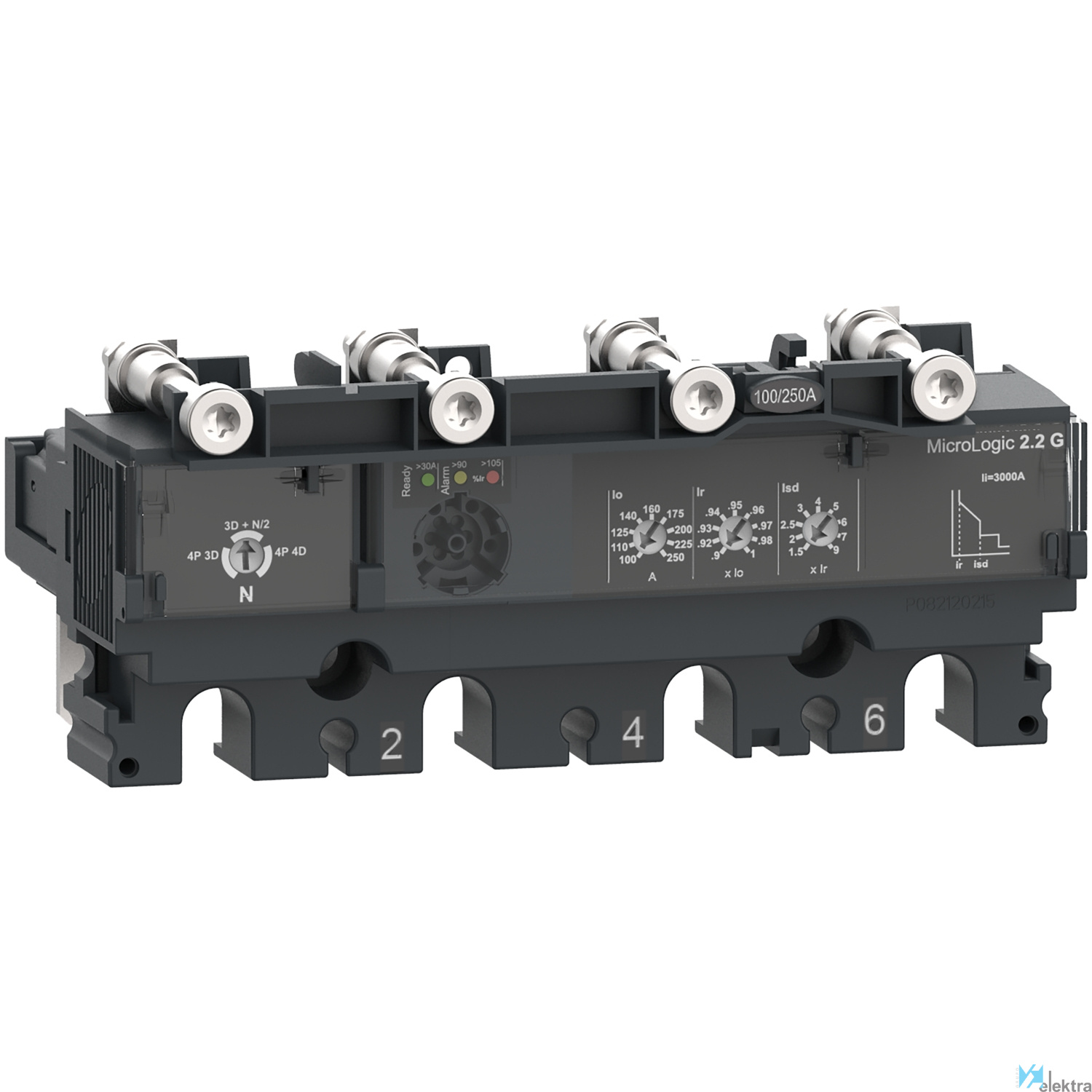

Unidad de control ComPacT NSX100 AC 4P4R 100A Micrologic 2.2G

Esta MicroLogic 2.2 G es una unidad de control electrónica de 4 polos 4 relés que se utiliza en los interruptores automáticos ComPacT NSX 100/160/250. Esta unidad de control electrónica de calibre 100 A es una opción óptima para aplicaciones de protección de generadores. Incorpora una protección ajustable de larga duración contra sobrecargas. Proporciona también una protección regulable de corto retardo y una protección instantánea fija contra cortocircuitos. MicroLogic 2.2 G indica sobrecargas con LED de alarma. El LED Ready verde parpadea si el interruptor automático está listo para disparar. Este producto forma parte de nuestra arquitectura EcoStruxure Power y está asociado con PowerTag NSX y con el bloque de corte de ComPacT NSX.

Características detalladas

Con función de protección de fallo a tierra No
Ajuste actual de liberación de sobrecarga 40 ~100 A
Intensidad nominal permanente Iu 100 A
Tipo de tensión de funcionamiento AC
Número de polos 4
Alimentación externa requerida No
Altura 59.7 mm
Anchura 139.7 mm
Corriente nominal de conmutación 100 A
Voltaje de funcionamiento a 50 Hz CA 690 V
Voltaje de funcionamiento a 60 Hz CA 690 V
Profundidad 89.4 mm
Rango de corriente de cortocircuito sin retar 1500 A
Rango de corriente de cortocircuito retardado 60 ~900 A
Función de disparo por cortocircuito Retardado
Ejecución de la protección del motor Disparador electrónico

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,15 x 0,10 x 0,07 (m)
  • Volumen: 0,00 m3
  • Peso: 0,57 kg

Embalaje 2

  • Cantidad mínima embalaje: 18
  • Cantidad máxima embalaje: 18
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 10,65 kg
