SCHNEIDER LVSXH224 PrismaSeT XS 24 2F Emp Pta Ahum

GAMA: PrismaSeT XS

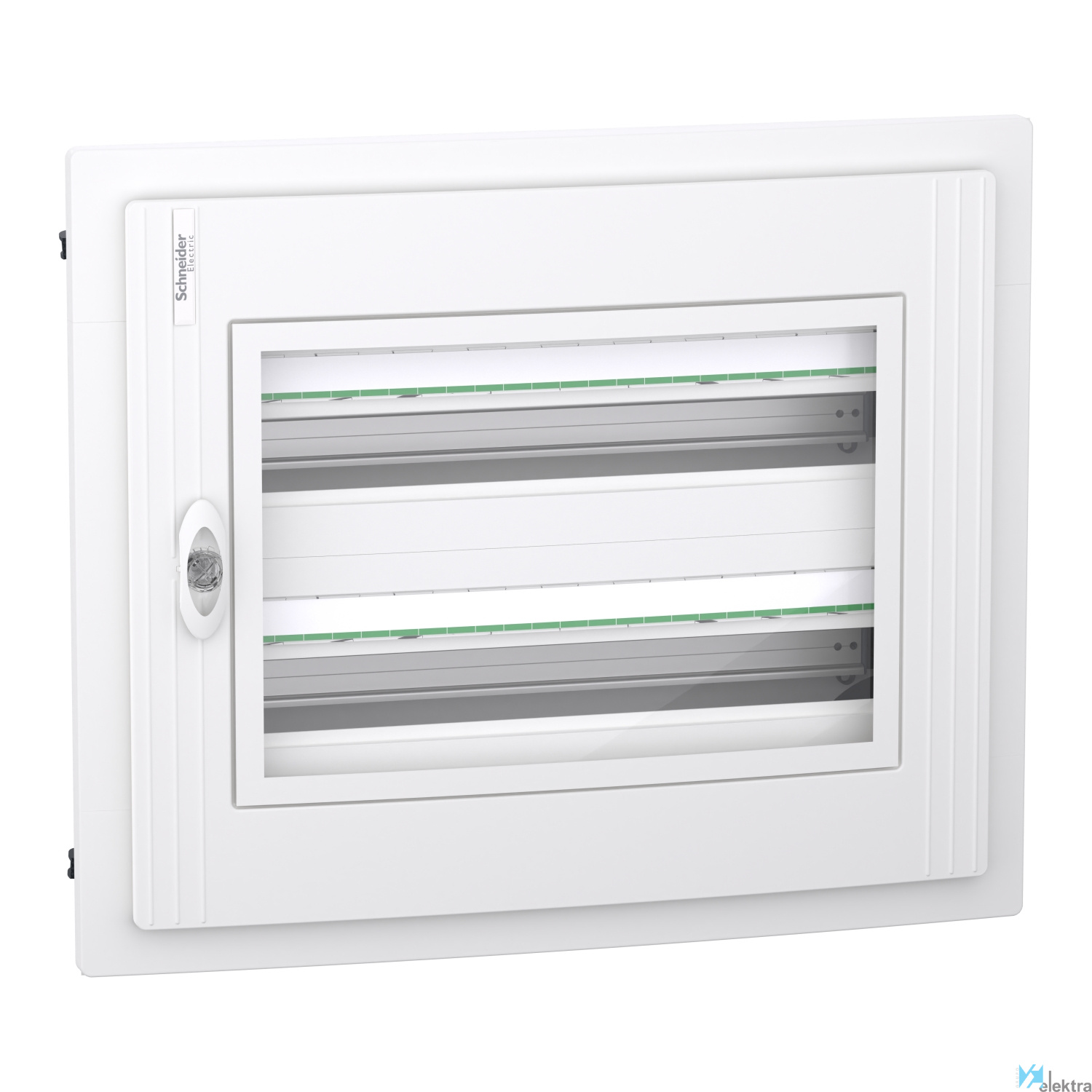

SCHNEIDER LVSXH224 PrismaSeT XS 24 2F Emp Pta Ahum

Envolvente modular, PrismaSeT XS, 24 Módulos 2 Filas, Empotrar, Puerta Transparente

Este envolvente modular PrismaSeT XS es una caja para instalación de empotrar. Este envolvente de metal y plástico está compuesto por 2 filas de 24 módulos de 18mm. Puede alojar todo tipo de aparamenta modular. Esta caja está dedicada a la instalación en interiores. El grado de protección IP es IP40 puerta cerrada. Está provisto de una puerta transparente incolora. El color de la caja y de la placa frontal es blanco (RAL 9003). Esta caja de distribución está lista para uso inmediato. Está destinada al segmento residencial y terciario. Fue diseñada para proporcionar la mejor experiencia para los electricistas, aportando ergonomía y flexibilidad de instalación. Los cables pueden entrar por la parte superior o inferior de la caja por medio de las placas de entrada de cables extraíbles. Permite la entrada por cable o tubo. Está equipado con 1 placa trasera y 2 carriles DIN. Los carriles son desmontables y facilitan las operaciones de cableado y mantenimiento. Viene con 1 bloque de terminales de tierra. Este bloque de terminales proporciona 24 salidas (3x25 mm² + 21x4 mm²). También puede alojar un distribuidor vertical Acti9 VDIS de 24 módulos. Se suministra con 2 etiquetas de identificación, 2 protectores de etiquetas, 1 tapa ciega en tira y algunos accesorios de fijación de cables. La clase de aislamiento eléctrico es clase II. La tensión nominal de aislamiento Ui es de 400V. La categoría de sobretensión es II. La corriente nominal In es de hasta 125A.La potencia disipada es de 81W. Cumple con las normas IEC 60670-1 y 24, IEC 61439-1 y 3. Las dimensiones totales son (ancho) 648 mm x (alto) 510 mm x (profundidad) 129 mm. El peso del producto es de 11.420 kg. El envolvente y la placa frontal están fabricados en tecnoplástico. La parte trasera es de metal y plástico, y la puerta es de cristal. La resistencia del plástico a las llamas y al calor anormal es de 750°C para el envolvente y la placa frontal, y de 850°C para la parte trasera. El grado de protección IK es IK09 con puerta cerrada.La temperatura de funcionamiento es de -25 °C a 60 °C.
