GAMA: Auxiliares de señalización y disparo Acti9

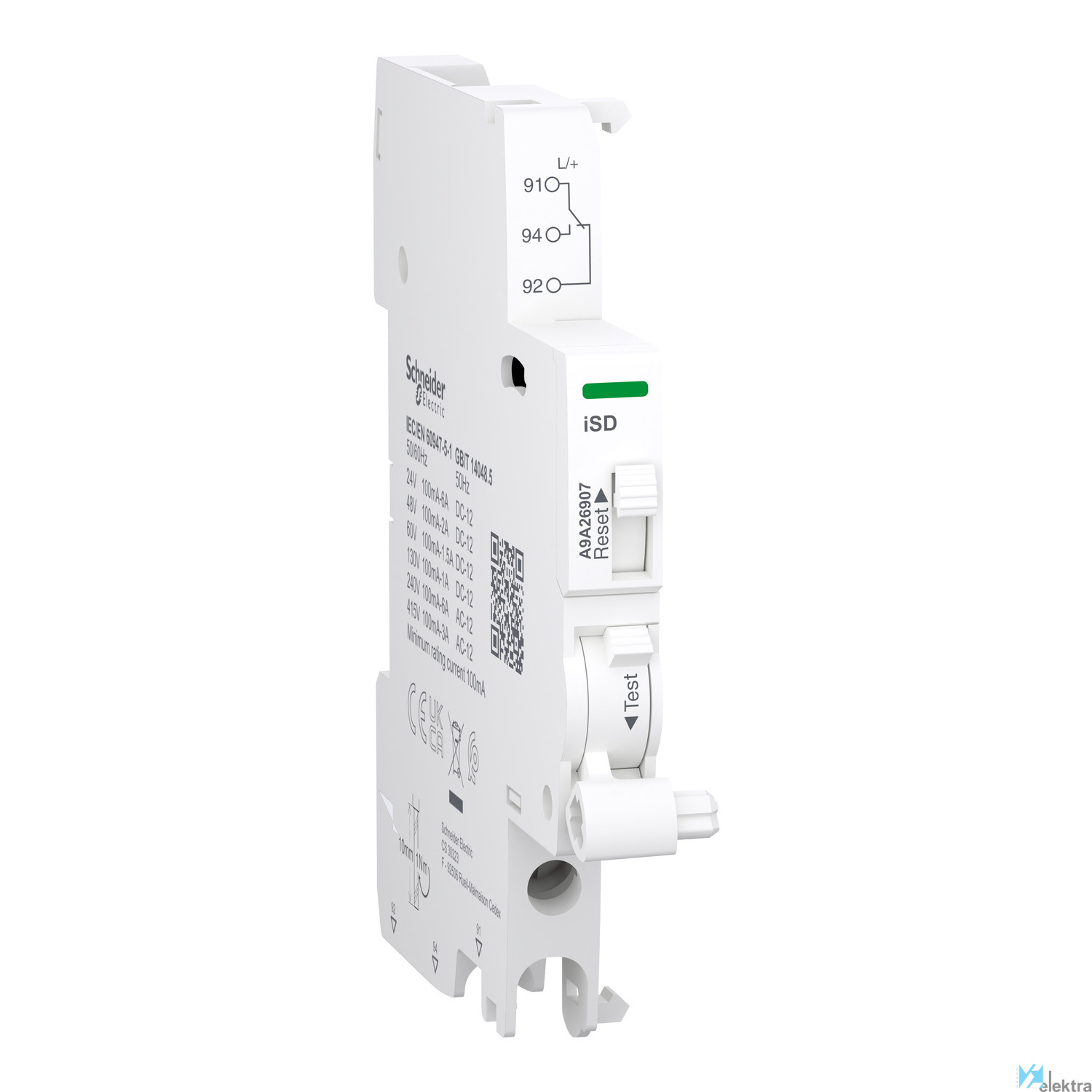

SCHNEIDER A9A26907 Acti9 iSD contacto auxiliar, 10
Acti9 iSD contacto auxiliar, 100mA to 6A, AC-DC
Este equipo auxiliar eléctrico Acti9 es un contacto de fallo modular que se utiliza como indicación remota de disparo tras un fallo del dispositivo asociado. En una red de CA, la corriente nominal In va de 100 mA a 6 A con una frecuencia de funcionamiento de 50 Hz a 60 Hz a 240 V CA, y de 100 mA a 3 A con una frecuencia de funcionamiento de 50 Hz a 60 Hz a 415 V CA. En la red de CC, la corriente nominal In siempre comienza en 100 mA de 24 V CC a 130 V CC. Sube 6 A a 24 VCC, 2 A a 48 VCC, 1,5 A a 60 VCC y 1 A a 130 VCC. Dispone de un conmutador de 1 posición con contactos de tipo 1 C/O. Está pensado para su instalación nueva o renovada en edificios comerciales o de pequeño tamaño. Este contacto de fallo es compatible con las gamas Acti9 como un solo terminal, iC60H RCBO, iC60H RCBO PoN, iC60H2 RCBO, iC60N RCBO e iKQE RCBO. La iSD se utiliza para el nombre abreviado del dispositivo o el código de compatibilidad. El indicador mecánico se suministra en el producto para señalización (local). Tiene una conexión de borne atornillado en la parte inferior. La conexión permite cables de cobre rígidos. La sección transversal del cable es de 1 mm² a 4 mm². Tiene una conexión de borne atornillado en la parte inferior. La conexión permite un cable de cobre flexible. La sección transversal del cable es de 0,5 mm² a 2,5 mm². Tiene una conexión de borne atornillado en la parte inferior. La conexión permite cables de cobre rígidos (2 cables). La sección transversal del cable es de 2,5 mm². Tiene una conexión de borne atornillado en la parte inferior. La conexión es flexible con cables de cobre de férula (2 cables). La sección transversal del cable es de 1,5 mm². La tensión nominal de aislamiento (Ui) es de hasta 500 V. Tiene una tensión nominal soportada a impulso (Uimp) de 4 kV. El ancho en pasos de 9mm es de 1. Las dimensiones son (An.) 9 mm x (Al.) 86 mm x (Prof.) 73 mm. El color del producto es el blanco (RAL 9003). El grado de contaminación es 3. El nivel de tropicalización es el tratamiento 2. El par de apriete de la conexión es de 1 N.m (inferior) para el tipo de destornillador PZ1. Según la norma IEC 60529, el grado de protección IP es IP20. La temperatura de funcionamiento es de -35°C a +70°C. La temperatura de almacenamiento es de -40°C a +85°C. Este producto cumple con las normas EN/IEC 60947-5-1 y GB/T 14048.5. Este producto está certificado con las marcas CE y UKCA.
