GAMA: Auxiliares de señalización y disparo Acti9

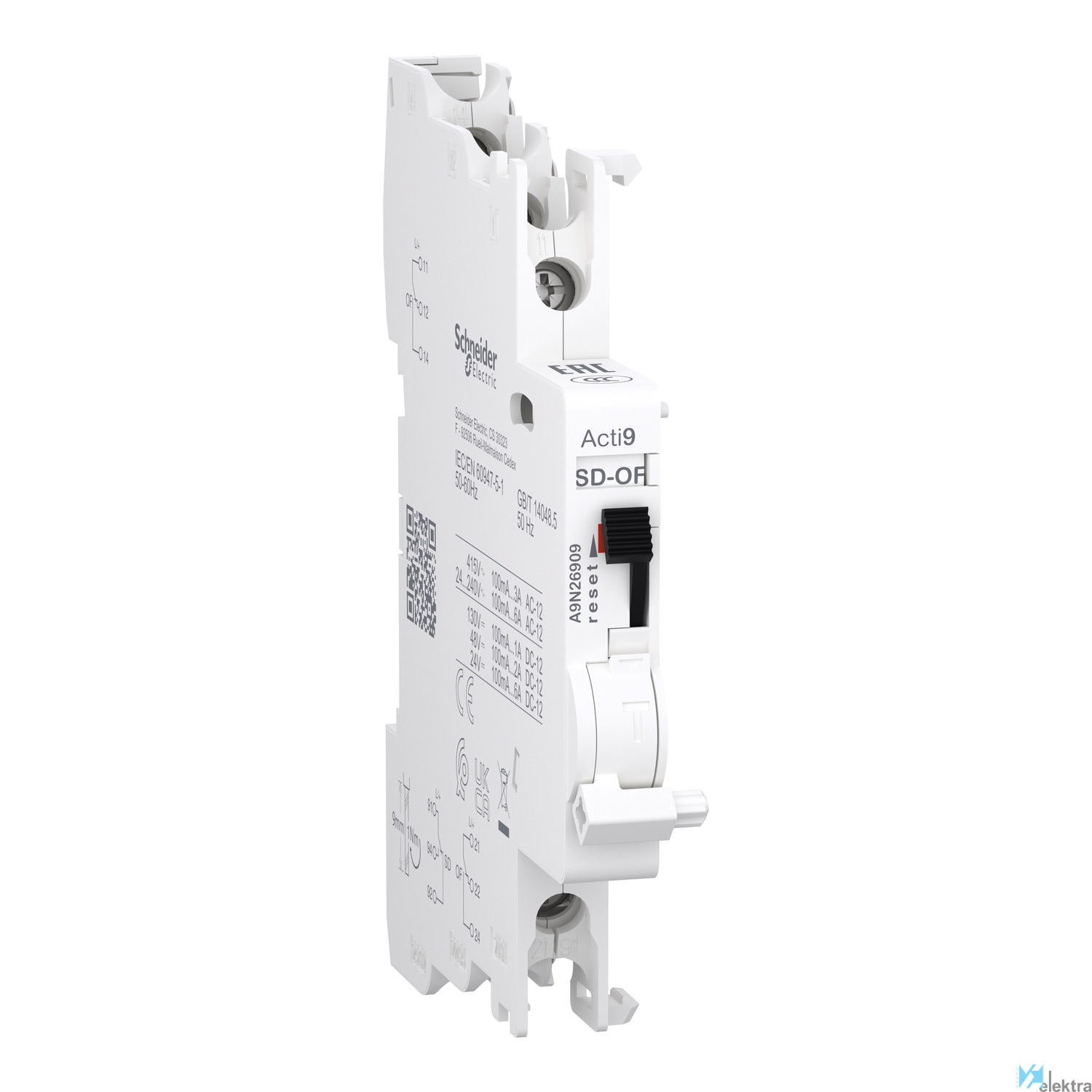

SCHNEIDER A9N26909 C120 C60H-DC OF+OF/SD contacto
C120 C60H-DC OF+OF/SD contacto auxiliar doble, 100mA to 6A, AC-DC
Este auxiliar eléctrico Acti9 es un contacto de fallo o OC doble modular. Los 2 contactos (2 NA/NC) pueden comunicar la información de señalización del dispositivo asociado. En una red de CA, la corriente nominal In es de 6 A a 24 VCA a 240 VCA y 3 A a 415 VCA con frecuencia de funcionamiento de 50 Hz a 60 Hz. En la red de CC, la corriente nominal de entrada es de 6 A a 24 V CC, 2 A a 48 V CC, 1,5 A a 60 V CC y 1 A a 130 V CC. Está pensado para su instalación nueva o renovada en edificios comerciales y de pequeño tamaño. Este contacto OC es compatible con las gamas Acti9 como C120, C60H-DC, SW60-DC, C60PV-DC y xC60. Los indicadores OF y OF u OF y SD se utilizan para el nombre abreviado del dispositivo o el código de compatibilidad. El producto incluye un indicador mecánico para la señalización local. Dispone de una conexión de borne atornillado en la parte superior e inferior. La conexión permite utilizar cable de cobre rígido con una sección transversal del cable de 0,5 mm² a 2,5 mm². Dispone de una conexión de borne atornillado en la parte superior e inferior. La conexión permite utilizar cables de cobre flexibles (2 cables) con una sección transversal del cable de 1,5 mm². Dispone de una conexión de borne atornillado en la parte superior e inferior. La conexión es flexible con cables de cobre de férula (2 cables) con una sección transversal del cable de 1,5 mm². La tensión de aislamiento nominal Ui es de hasta 500 V. Tiene una tensión soportada a impulso nominal Uimp de 4 kV. Puede montarse en un segmento DIN para realizar una instalación modular. El ancho en pasos de 9 mm es 1. Las dimensiones son (An.) 9 mm x (Al.) 90 mm x (Prof.) 68 mm. El color del producto es el blanco. El peso del producto es de 38 g. El grado de contaminación es 3. El nivel de tropicalización es el tratamiento 2. La longitud de pelado del cable es de 9 mm. El par de apriete de la conexión es de 1 N.m. (superior e inferior) para el tipo de destornillador PZ1. El grado de protección IP es IP20. La temperatura de funcionamiento es de -25°C a +50°C. La temperatura de almacenamiento es de -40°C a +85°C. Este producto cumple con las normas EN/IEC 60947-5-1 y GB/T 14048.5. Tiene etiquetas de calidad EAC y CCC y está certificado con certificaciones CE y UKCA.
