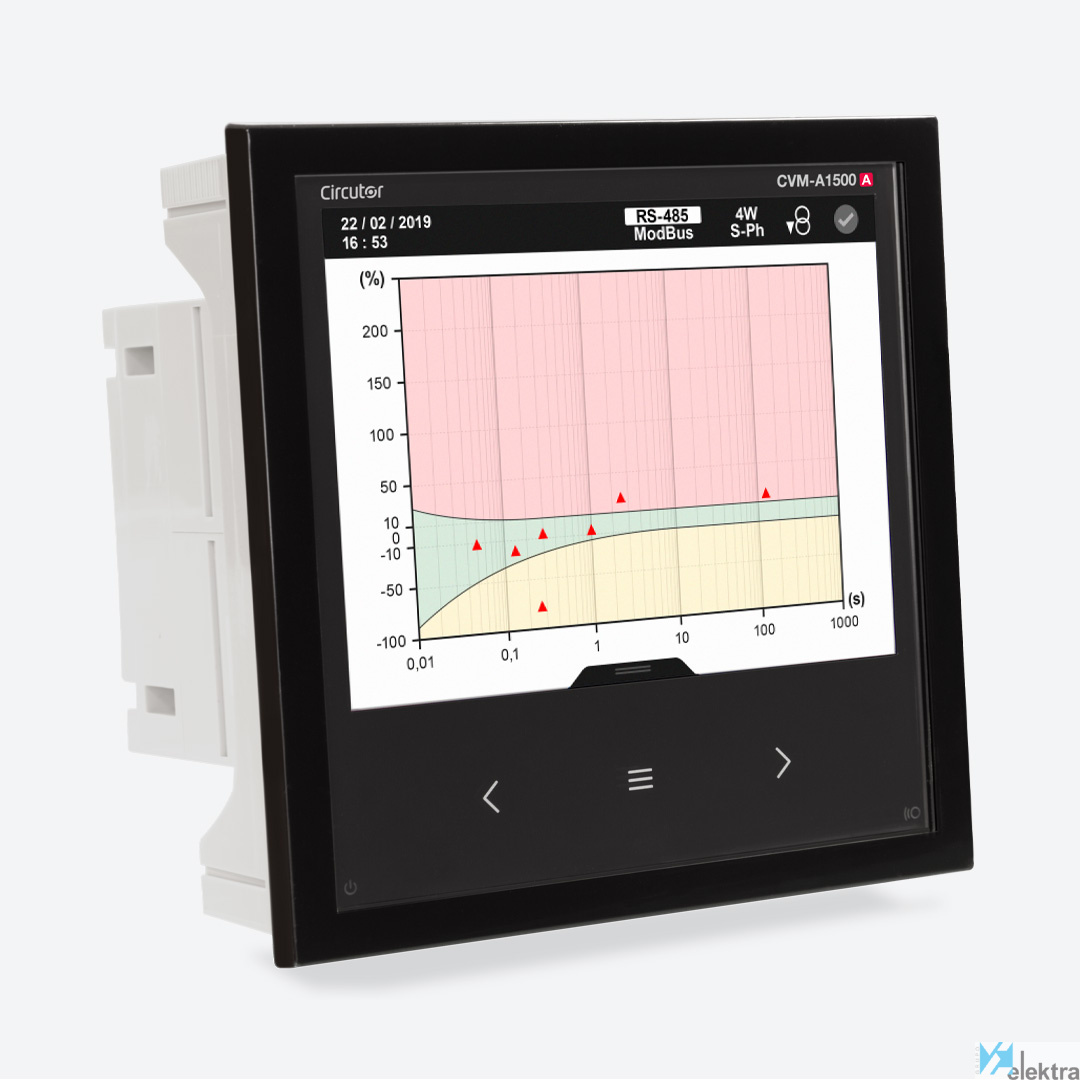

CIRCUTOR M563110000A00 CVM-A1500A-ITF-485-ICT2, An

GAMA: Medida y control

CIRCUTOR M563110000A00 CVM-A1500A-ITF-485-ICT2, An

CVM-A1500 es un analizador de redes con calidad de suministro con sistema SGE incorporado (Software de Gestión Energética). Su Servidor Web integrado (HTML5) permite al usuario el control total de su instalación a través de cualquier navegador web. Ideal para su instalación en los puntos más relevantes o críticos de cualquier instalación eléctrica debido a la gran cantidad de variables eléctricas que monitoriza y registra (aproximadamente un año de datos con valores promedio, máximos y mínimos). Este captura eventos de calidad de suministro tales como sobretensiones, huecos, interrupciones (cada medio ciclo) y transitorios (según IEC 61000-4-30 Clase A). Cualquier evento será capturado de inmediato junto a su forma de onda asociada (tanto en tensión como en corriente). El equipo añade la medida de parámetros de calidad de suministro (definidos en la norma EN 50160) tales como Flicker, Coeficiente de desequilibrio (Kd) y asimetría (Ka) o la descomposición hasta el 63º armónico tanto en tensión como en corriente. Además es posible visualizar en tiempo real las formas de onda instantáneas de tensión y corriente a través de su función Osciloscopio. Como valor añadido el CVM-A1500 presenta en pantalla el número de eventos de calidad y transitorios por fase, junto con la descripción de la fase afectada, el nivel y duración de este junto con su forma de onda asociada. Además parte de estos eventos son mostrados en las gráficas de eventos CBEMA, ITIC y SEMI-F47. El atractivo diseño del CVM-A1500 permite la personalización de pantallas con variables definidas por el usuario para hacer más rápido el acceso a la información. Además el equipo permite la conexión con el software PowerStudio para almacenar de forma redundante toda su información en un servidor o PC de forma ilimitada. Formato 144 x 144 mm Software de Gestión Energética incluido (registro de datos históricos) Capturas de eventos, formas de onda y valores instantáneos Expandible de hasta 3 módulos (Entradas/Salidas y comunicaciones) Pantalla VGA a color y gran resolución Protección frontal IP 65 (con junta de estanqueidad) 5 Entradas de tensión + 4 Entradas de corriente ITF (sensores de corriente no incluidos) Precisión en Energías Clase 0,2S (IEC 62053-22) Fuente de alimentación universal AC/DC y opción en DC Punto de comunicaciones Ethernet (Web server) + RS-485 (protocolo Modbus RTU o BACnet) Personalización de los parámetros a mostrar por pantalla. 3 Tarifas (seleccionables por entrada digital o por comunicaciones RS-485) Registro de coste monetario y emisores de kgCO2 2 Salidas a relé para alarmas + 2 Salidas a transistor para alarmas o generación de impulsos + 2 Entradas digitales con posibilidad de control sobre la selección de tarifas del equipo o control de estados lógicos y contaje de otros contadores. Control, monitorización y registro de la calidad de suministro en acometidas de Alta y Baja Tensión. Tanto en modo presencial como remoto gracias a su servidor WEB. Integración en sistemas SCADA mediante peticiones XML . 4 alarmas (2 por transistor y 2 por relé) totalmente programables de forma independiente según un valor bajo, alto, histéresis, retardos a conexión desconexión, estado de reposo normalmente abierto o cerrado y enclavamiento. Generación de impulsos mediante salidas a transistor, totalmente configurables de forma independiente sobre cualquier parámetro incremental (energías, costes, kgCO2, horas tanto por contador total o como por tarifa). Convertidor a señales analógicas de cualquier parámetro instantáneo que el equipo mide o calcula, incorporando módulos de expansión con salidas analógicas. Visualizador de señales de proceso incorporando módulo de expansión de entradas analógicas, con posibilidad de reportarlas a sistemas SCADA mediante comunicaciones Control de maniobras de cargas eléctricas o señales de alarma por programación de las salidas de transistor o relé integradas o añadidas mediante módulos de expansión. Datalogger Integrado con servidor Web y XML (registro de datos históricos).
