GAMA: Medida y control

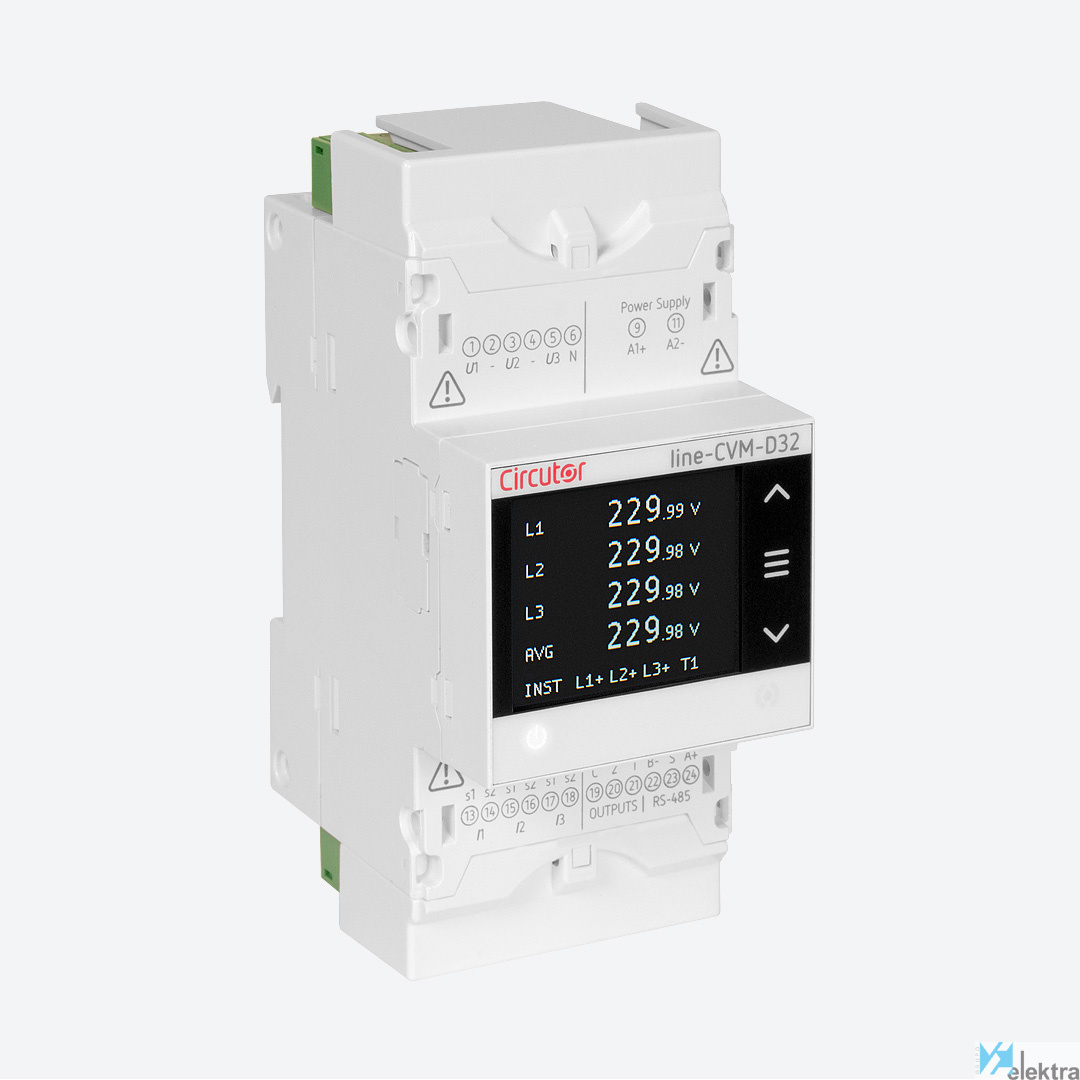

CIRCUTOR M58100. Line-CVM-D32, Analizador de redes
Analizador de redes Line-CVM-D32 es un equipo que mide, calcula y visualiza los principales parámetros eléctricos en redes monofásicas, en sistemas con dos fases con y sin neutro, con medida en ARON o trifásicas equilibradas o desequilibradas. La medida se realiza en verdadero valor eficaz,mediante 3 entradas de tensión CA y 3 entradas de corriente. El equipo es modular y ampliable mediante módulos de expansión con diferentes funcionalidades. La medida de corriente se realiza de forma indirecta a través de transformadores /5A, /1A ó /250mA La medida de tensión se realiza de forma directa en redes de hasta 300V~F-N o mediante transformadores de tensión. Contador de eventos de calidad de suministro (Sobretensiones, huecos e interrupciones) Medida de parámetros eléctricos en cuadros de distribución y acometidas de baja y media tensión donde sea necesario poner un analizador en el carril DIN de dimensiones reducidas por problemas de espacio. Medida de valores instantáneos, máximos y mínimos de los parámetros eléctricos. Registro de la Energía Activa o Reactiva consumida ó generada. Tarificación de la energía hasta en 4 tarifas (mediante comunicaciones o entradas de módulo de expansión) Generación de impulsos mediante salidas a transistor, totalmente configurables de forma independiente sobre cualquier parámetro incremental de energías activa o reactiva tanto por contador total o como por tarifa. Actuación sobre la instalación mediante alarmas programables con retardo a la conexión, desconexión y enclavamiento Posibilidad de ampliación de las prestaciones del analizador mediante los módulos de expansión de entradas/salidas transitor, relé o analógicas. Convertidor a señales analógicas de cualquier parámetro instantáneo que el equipo mide o calcula, incorporando módulos de expansión con salidas analógicas. Control de estado de elementos de la instalación utilizando el estado de las entradas del módulo de expansión.
