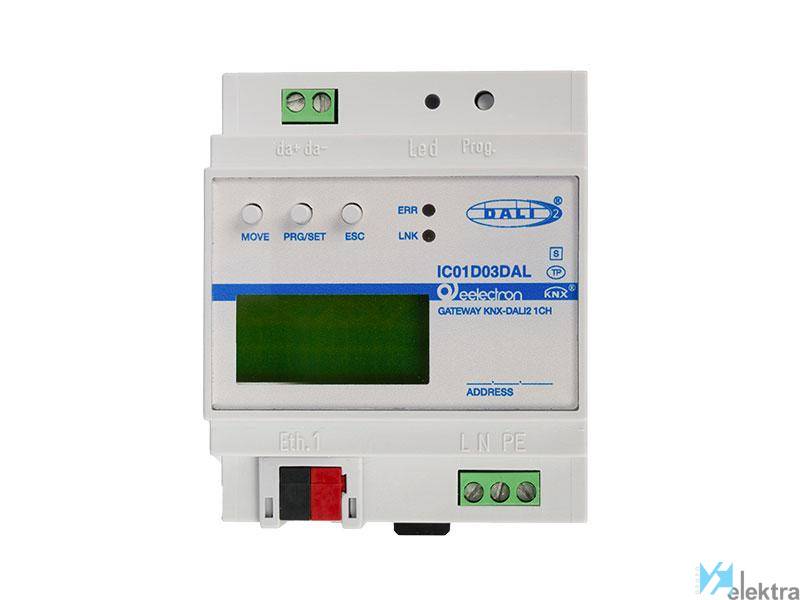

EELECTRON IC01D03DAL PASARELA KNX DALI 1 CANAL (BA

EELECTRON IC01D03DAL PASARELA KNX DALI 1 CANAL (BA

El Gateway IC01D01DAL es un controlador aplicativo single-master para el control de reactores electrónicos con interfaz DALI (según la EN 62386) a través del bus de instalación KNX. El dispositivo convierte los mandos de accesorios y regulación del bus KNX conectado en telegramas DALI o información de estado y eventos del bus DALI en telegramas KNX. El dispositivo solo debe utilizarse en segmentos DALI con ECG conectados y no con otros dispositivos de control DALI dentro del segmento (sin operación multi-máster). La fuente de alimentación necesaria para los ECG conectados hasta 64 proviene directamente del DALI gateway IC01D01DAL. No se requiere una fuente de alimentación DALI adicional y no está permitido. Se admiten ECG según EN 62386-102 ed1 (DALI version-1), así como dispositivos según EN 62386-102 ed2 (DALI-2). IC02D01DAL está certificado según EN 62386-101 y -103 ed2 (DALI-2) y por lo tanto, tiene derecho a llevar el logotipo DALI-2. El dispositivo tiene un formato de montaje en carril DIN para integrarse directamente en el cuadro eléctrico. Además de la función de pasarela pura, el DALI Gateway IC01D01DAL también ofrece numerosas funciones adicionales: • Direccionamiento de hasta 16 grupos DALI o 64 ECG individuales • Concepto de puesta en marcha DALI flexible en el ETS5 • Control de luz coloreada con la ayuda del dispositivo tipo 8 ECGs • Control de luz de color en función del subtipo de ECG: • Temperatura de color (DT-8 Sub-Type Tc) • Color XY (DT-8 Subtipo XY) • RGB (Subtipo DT-8 RGBWAF) • HSV (Subtipo DT-8 RGBWAF) • RGBW (DT-8 Subtipo RGBWAF) • El subtipo PrimaryN DT-8 no es compatible. • Soporte de programas de programación de tiempo para controlar grupos y ECGs según valores y/o color. • Diferentes modos de funcionamiento, como el modo permanente, el modo nocturno o el modo de escalera • Contador de horas de funcionamiento integrado para cada grupo y ECG con alarma para cuando se ha alcanzado la vida útil máxima • Reconocimiento individual de fallos con objetos para cada luz/ECG • Análisis de fallos complejos a nivel de grupo/dispositivo con número de fallos y cálculo de la tasa de fallos • Monitorización de umbrales de fallo con valores de umbral configurables individualmente • Módulo de escena para una amplia programación de escena y posibilidad de atenuar escenas • Función de cambio rápido” para una fácil sustitución de ECG individuales defectuosos • Control manual de telegramas grupales y de transmisión a través de botones de control en el dispositivo (ver descripción del programa de aplicación para instrucciones de funcionamiento) • Señalización del estado de un fallo mediante ledes en el dispositivo (ver descripción del programa de aplicación) Los dispositivos DALI para luces de emergencia de baterías individuales de tipo DT-1 pueden ser leídos por DALI Gateway IC01D01DAL y conmutados y controlados a través de telegramas DALI. Sin embargo, no se admiten los comandos DALI para iniciar y exportar los resultados de las pruebas. Recomendamos utilizar el DALI gateway IC01D03DAL para dispositivos DT-1.
