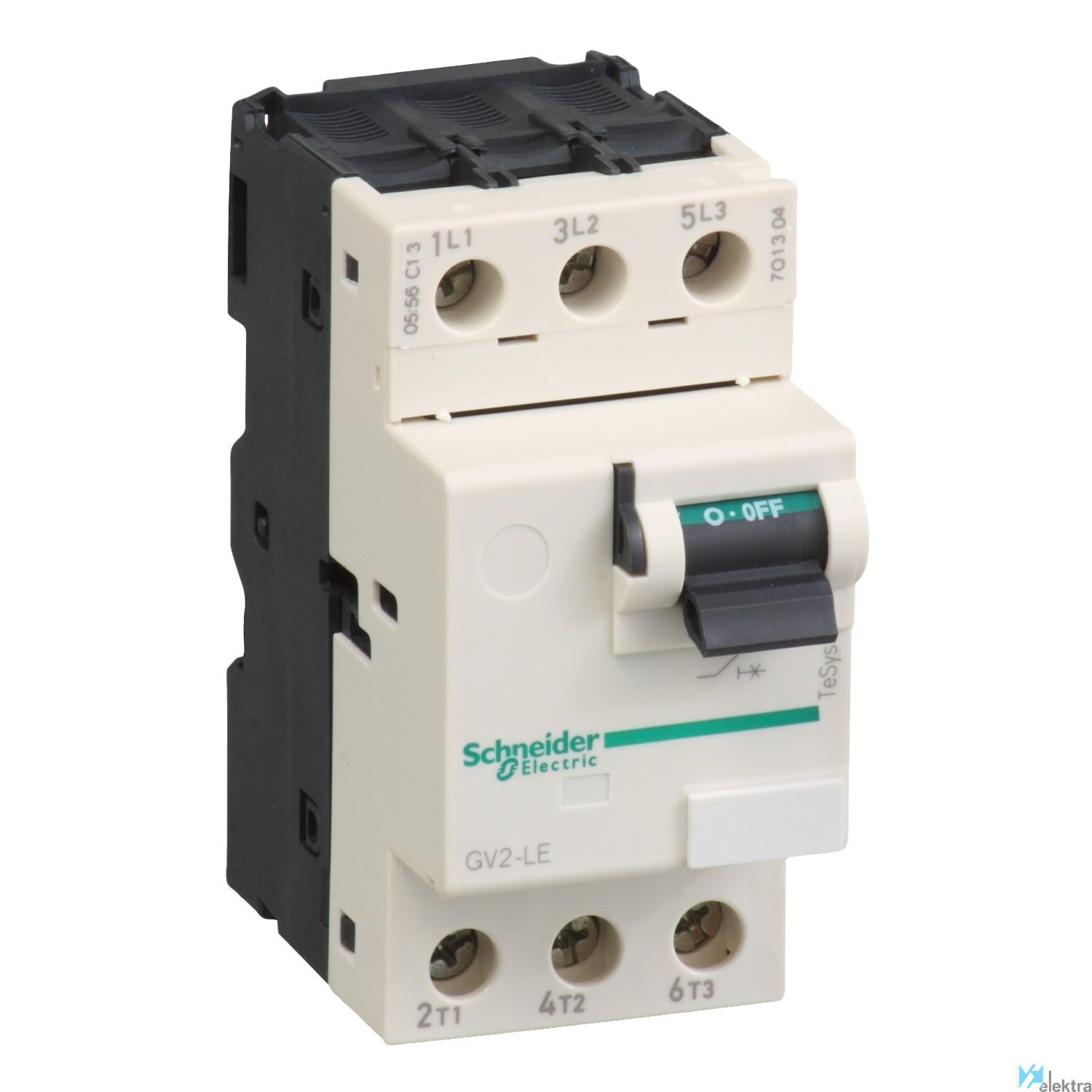

Objeto Interruptor automático
Tensión 690 VCA
Resistencia al impacto IK04
Normas EN 60204, IEC 60947-1, IEC 60947-2, NF C 63-120, NF C 63-650, NF C 79-130, VDE 0113, VDE 0660
Par de apriete 1.7 N.m - sobre terminales de fijación por tornillo
Endurancia mecánica Impactos 30 Gn conforme con IEC 60068-2-27, Vibraciones 5 Gn, 5...150 Hz conforme con IEC 60068-2-6
Durabilidad eléctrica 100000 ciclosfor AC-3 en 415 V
Tipo de control Maneta
Calibre 2.5 A
Disparo Mágnetico
Categoría de empleo AC-3 conforme con IEC 60947-4-1, Categoría A conforme con IEC 60947-2
Nº de polos 3P
Resistencia al fuego 960 °C conforme con IEC 60695-2-1
Tensión de aislamiento 690 VCA
Montaje Por clips, Mediante tornillos. En Placa, Carril. Horizontal, Vertical.
Tipo de red CA
Frecuencia 50.00 ~ 60.00 Hz
Altitud de trabajo 2000 m
Tratamiento TH
Certificaciones CCC, CSA
Temperatura de trabajo -20.00 ~ 60.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 45 mm
Potencia de funcionamiento nominal en CA-3, 4 1.1 kW
Ejecución del elemento accionador Palanca de balancín
Con interruptor auxiliar integrado No
Intensidad nominal permanente Iu 2.5 A
Técnica de liberación Magnético
Profundidad 78.5 mm
Tensión nominal de funcionamiento 690 ~690 V
Potencia de funcionamiento nominal a 230 V CA 0.37 kW
Número de polos 3
Sensible a fallo de fase Sí
Corriente límite nominal de cortocircuito en 100 kA
Con liberación de baja tensión integrada No
Pérdida de potencia 1.8 W
Rango de ajuste de liberación instantánea de 33.5 ~33.5 A
Altura 89 mm
Con protección de sobrecarga térmica No
Grado de protección (IP) IP20
Construcción del dispositivo Dispositivo completo en carcasa
