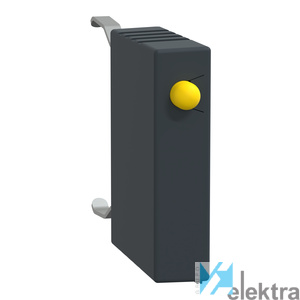

Objeto Conector
Tensión 690 V CA 50/60 Hz para circuito de alimentación. <= 690 V CA 50/60 Hz para circuito de señalización
Normas BS 5424. IEC 60947. NF C 63-110. VDE 0660
Par de apriete 1.3 N.m - sobre terminales de fijación por tornillo - con destornillador Philips nº 2. 1.3 N.m - sob
Endurancia mecánica 10 Mciclos
Durabilidad eléctrica 1.3 Mciclos 6 A AC-3 en Ue <= 440 V
Tipo de control CA 50/60 Hz
Categoría de empleo AC-3. AC-4
Nº de polos 3P
Resistencia al fuego V1 conforme con UL 94. Requerimiento 2 conforme con NF F 16-101. Requerimiento 2 conforme con NF F 1
Tensión de aislamiento 600.00 ~ 690.00 V
Montaje Placa. Carril
Frecuencia <=400 Hz
Capacidad de corte 110 A a 415 V conforme con IEC 60947. 110 A a 440 V conforme con IEC 60947. 80 A a 500 V conforme co
Intensidad 6 A a <= 440 V CA AC-3 para circuito de alimentación
Altitud de trabajo 2000 m sin reducción temperatura
Cadencia máxima 3600 cyc/h
Tratamiento TC conforme con IEC 60068. TC conforme con DIN 50016
Certificaciones CSA. UL
Conformidad con RoHS SI
Nº de contactos 3 NA
Categoría de sobretensión III
Temperatura de trabajo -25.00 ~ 50.00 °C
Aplicaciones Control del motor
Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 45 mm
Voltaje nominal de suministro piloto piloto p 110 ~110 V
Potencia de funcionamiento nominal en CA-3, 4 2.2 kW
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Apto para instalación en serie No
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Profundidad 57 mm
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Corriente de funcionamiento nominal Ie en CA- 6 A
Corriente de funcionamiento nominal Ie a 400 4 A
Tipo de tensión de accionamiento AC
Altura 58 mm
Potencia nominal de funcionamiento a 400 V, C 1.5 kW
