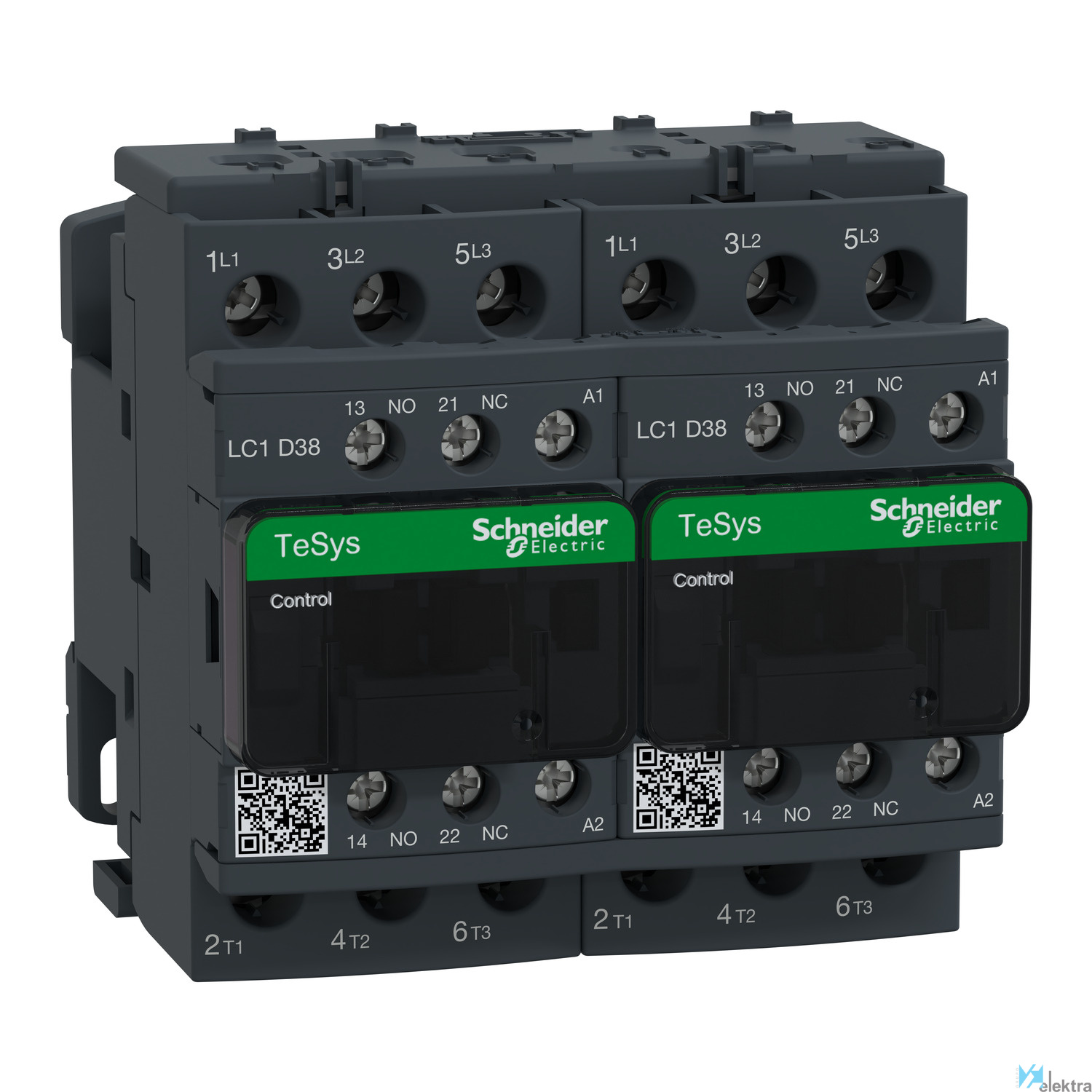

Objeto Contactor de inversión
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Par de apriete Circuito de control : 1.7 N.m - Circuito de alimentación : 2.5 N.m
Grado de contaminación 3
Endurancia mecánica 15 Mciclos
Durabilidad eléctrica 1.4 Mciclos 50 A AC-1 en Ue <= 440 V. 1.4 Mciclos 38 A AC-3 en Ue <= 440 V
Tipo de control CA 50/60 Hz
Categoría de empleo AC-1. AC-3
Nº de polos 3P
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 600.00 ~ 690.00 V
Montaje Placa. Carril
Capacidad de corte 550 A a 440 V para circuito de alimentación conforme con IEC 60947
Intensidad 38 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 50 A (<= 60 °C) a <= 440 V CA AC-1
Altitud de trabajo 3000 m sin reducción temperatura
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones BV. CCC. CSA. DNV. GL. GOST. RINA. UL. LROS
Potencia de motor 18.5 kW a 380...400 V CA 50/60 Hz. 18.5 kW a 500 V CA 50/60 Hz. 18.5 kW a 660...690 V CA 50/60 Hz. 1
Conformidad con RoHS SI
Categoría de sobretensión III
Temperatura de trabajo -20.00 ~ 60.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Potencia de funcionamiento nominal en CA-3, 4 18.5 kW
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Tipo de tensión de funcionamiento AC
Potencia asignada de empleo NEMA 14.9 kW
Corriente de funcionamiento nominal Ie en CA- 38 A
Tipo de tensión de accionamiento AC
Altura 85 mm
Grado de protección (IP) IP20
Anchura 90 mm
Voltaje nominal de suministro piloto piloto p 110 ~110 V
Montaje en carril posible Sí
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Profundidad 92 mm
Función Contactor de inversión
Grado de protección (NEMA) Otros
