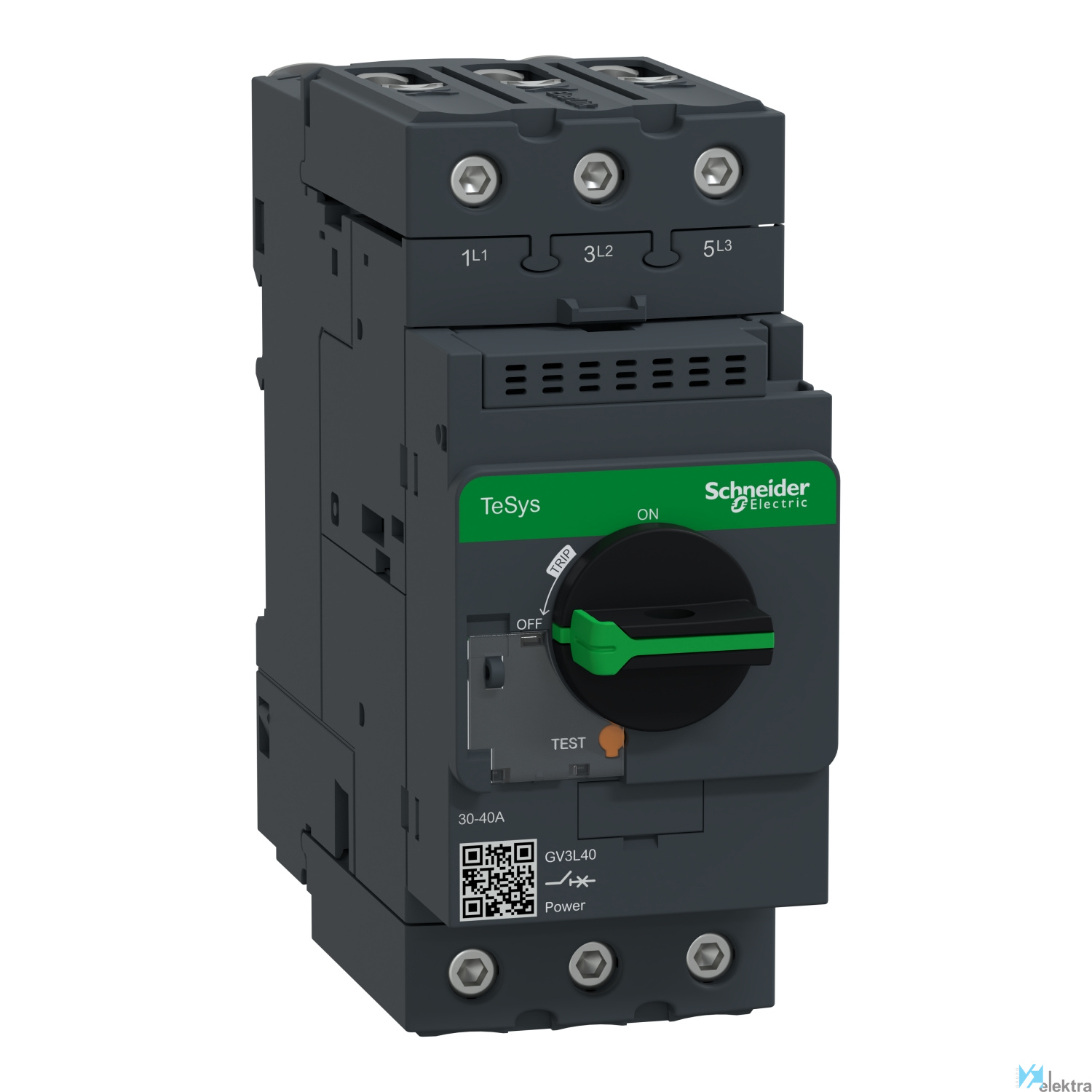

Objeto Interruptor automático
Tensión 690 V CA 50/60 Hz conforme con IEC 60947-2
Normas EN/IEC 60947-1, EN/IEC 60947-2
Par de apriete 5 N.m - sobre conectores de tornillo EverLink BTR- cable 25 mm², 5...8 N.m - sobre conectores de tor
Durabilidad eléctrica 50000 ciclosfor AC-3 en 415 V
Tipo de control Mando giratorio
Calibre 40 A
Disparo Mágnetico
Categoría de empleo AC-3 conforme con IEC 60947-4-1, Categoría A conforme con IEC 60947-2
Nº de polos 3P
Resistencia al fuego 960 °C conforme con IEC 60695-2-1
Tensión de aislamiento 690 V CA 50/60 Hz conforme con IEC 60947-2
Montaje Por clips, Mediante tornillos. En Placa, Carril. Horizontal, Vertical.
Tipo de red CA
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Altitud de trabajo 3000 m
Tratamiento TH
Temperatura de trabajo -20.00 ~ 60.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 55 mm
Ejecución del elemento accionador Botón giratorio
Potencia de funcionamiento nominal en CA-3, 4 18.5 kW
Con interruptor auxiliar integrado No
Intensidad nominal permanente Iu 40 A
Técnica de liberación Magnético
Profundidad 136 mm
Tensión nominal de funcionamiento 690 ~690 V
Potencia de funcionamiento nominal a 230 V CA 11 kW
Número de polos 3
Sensible a fallo de fase Sí
Con liberación de baja tensión integrada No
Corriente límite nominal de cortocircuito en 50 kA
Altura 132 mm
Rango de ajuste de liberación instantánea de 560 ~560 A
Pérdida de potencia 8 W
Con protección de sobrecarga térmica No
Grado de protección (IP) IP20
Construcción del dispositivo Dispositivo completo en carcasa
