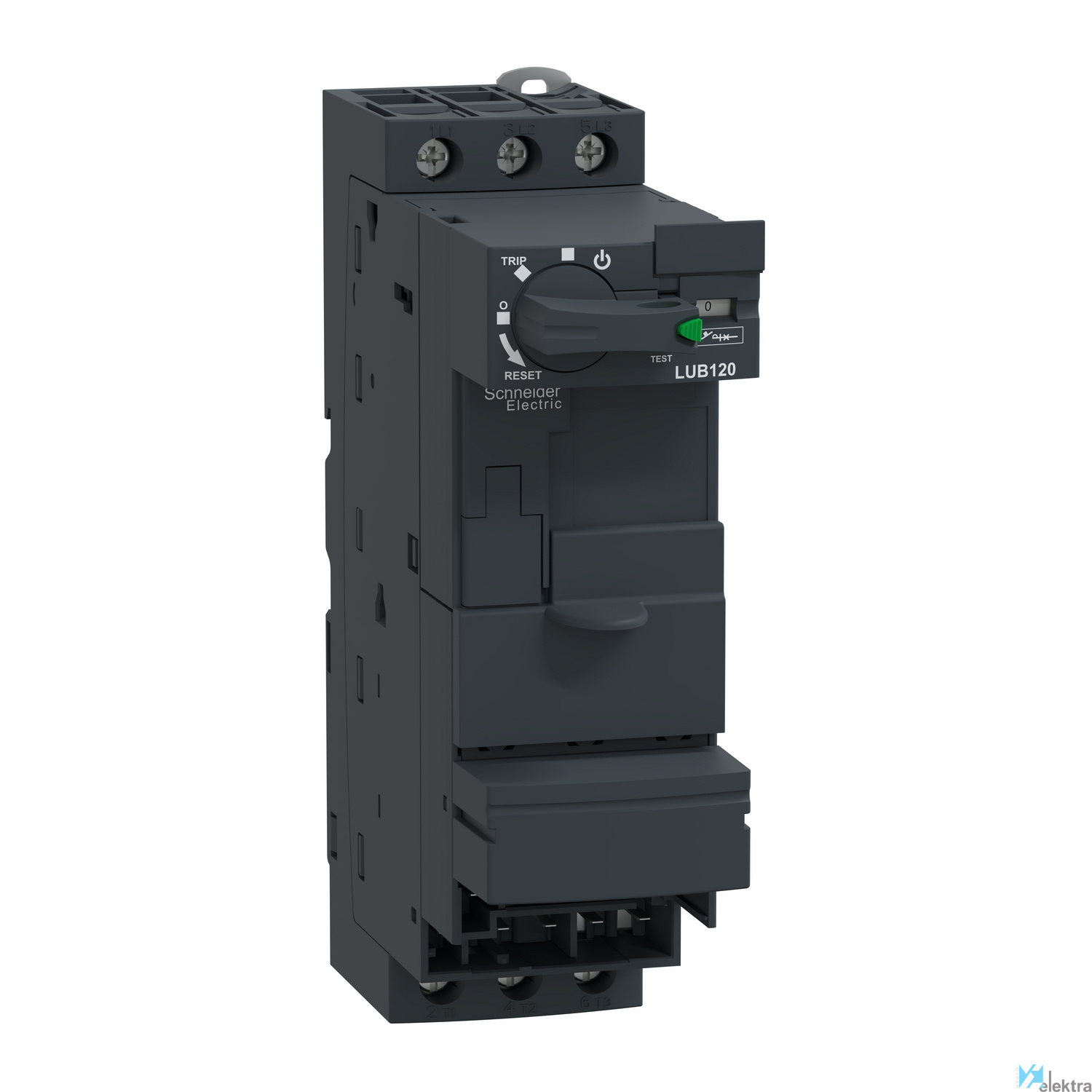

0081702 SCHNEIDER LUB120 Base Potencia 12A Sin Conectores
0081702 SCHNEIDER LUB120 Base Potencia 12A Sin Conectores
  • Control de Potencia y Señalización
  • APARAMENTA DE CONTROL Y POTENCIA
  • GUARDAMOTOR
Cod. 0081702   EAN 3389110362794 GAMA: TeSys Ultra / Tesys U

SCHNEIDER ELECTRIC

SCHNEIDER LUB120 Base Potencia 12A Sin Conectores

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

154,55€



Impuestos no incluidos.
Enviar a un amigo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys Ultra / Tesys U

SCHNEIDER LUB120 Base Potencia 12A Sin Conectores

Base de potencia avanzada, TeSys U, 3P, 12 A/690 V

Base de alimentación avanzada TeSys U de 3 polos (3 NA), 12 A/690 V, para completar con una unidad de control LUC para formar un controlador de arrancador TeSys U para aplicaciones de motores trifásicos de hasta 5,5 kW a 400 V. Base compuesta por contactos de alimentación, bobina de control y maneta giratoria, con diseño modular para módulos adicionales que forman un controlador de arrancador "todo en uno" con funciones de control y protección básicas o avanzadas. Dispone de contactos de señalización auxiliares (1 NA + 1 NC), un bornero de control y pantallas que cubren las aberturas vacías. Ofrece un alto poder de corte Icu de 50 kA a 400 V, con control de marcha/paro garantizado para 3600 ciclos/hora. Muy compacto (45 mm de ancho), montaje en carril DIN y fijación con tornillos, con maneta giratoria bloqueable con candado. Certificado para utilizarse junto con una unidad de control LUC (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Base de potencia
Tensión 230 V. 440 V. 500 V. 690 V
Normas EN 60947-6-2. IEC 60947-6-2. UL 508 tipo E con barrera de fase. CSA C22.2 No 14 tipo E
Par de apriete Circuito de control : 0.8...1.2 N.m - Circuito de alimentación : 1.9...2.5 N.m
Endurancia mecánica 15000000 ciclos
Categoría de empleo AC-41. AC-43. AC-44
Nº de polos 3P
Resistencia al fuego 650 °C de acuerdo con IEC 60695-2-12. 960 °C piezas soporte componentes activos de acuerdo con IEC 6
Tensión de aislamiento 600 V de acuerdo con UL 508. 690 V de acuerdo con IEC 60947-1 3. 600 V de acuerdo con CSA C22.2 No 1
Grado de protección IP20/IP40
Frecuencia 40.00 ~ 60.00 Hz
Resistencia al choque 10 gn polos de potencia abiertos conforme con IEC 60068-2-27. 15 gn polos de potencia cerrados confo
Intensidad 12 A en <= 440 V. 12 A en 500 V. 9 A en 690 V
Resistencia a vibraciones 2 gn 5...300 Hz polos de potencia abiertos de acuerdo con IEC 60068-2-27. 4 gn 5...300 Hz polos de p
Poder de corte 10 kA 500 V. 4 kA 690 V. 50 kA 230 V. 50 kA 440 V
Altitud de trabajo 2000 m
Tratamiento TH conforme con IEC 60068
Certificaciones ABS. ASEFA. ATEX. BV. CCC. CSA. DNV. GL. GOST. LROS (Lloyds Register of Shipping). UL
Temperatura de trabajo -25...60 °C con LUCM. -25...70 °C con LUCA, LUCB, LUCC, LUCD

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada
Soporta el protocolo SERCOS No
Corriente condicional asignada de cortocircui 50000 A
Potencia de funcionamiento nominal en CA-3, 4 5.5 kW
Corriente nominal de funcionamiento Ie 12 A
Con transformador No
Temperatura ambiente, límite superior sin res 70 °C
Reinicio externo posible No
Intensidad asignada de empleo con AC-3, 400 V 12 A
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Altura 154 mm
Tipo de tensión de accionamiento CA/CC
Soporta el protocolo de seguridad INTERBUS No
Número de puestos de mando 3
Anchura 45 mm
Número de contactos auxiliares normalmente ce 1
Soporta el protocolo AS-Interface Safety at W No
Número de contactos auxiliares normalmente ab 1
Tipo de clasificación según IEC 60947-4-3 Clase 2
Profundidad 126 mm
Soporta el protocolo DeviceNet Safety No
Soporta el protocolo Ethernet/IP No
Soporta el protocolo Foundation Fieldbus No
Soporta el protocolo SafetyBUS p No
Soporta el protocolo PROFINET CBA No
Soporta el protocolo PROFINET IO No
Soporta el protocolo PROFIsafe No
Soporta el protocolo ASI No
Potencia asignada de empleo con AC-3, 230 V, 3 kW
Tipo de arrancador de motor Motor de arranque directo
Soporta el protocolo PROFIBUS No
Soporta el protocolo TCP/IP No
Soporta el protocolo CAN No
Grado de protección (IP) IP20
Soporta el protocolo INTERBUS No
Voltaje nominal de suministro piloto piloto p 24 ~240 V
Montaje en carril posible Sí
Soporta el protocolo DeviceNet No
Soporta el protocolo Modbus No
Soporta el protocolo de autopista de datos No
Apto para parada de emergencia No
Soporta el protocolo LON No
Soporta el protocolo para otros sistemas bus No
Con fusible No
Con liberación de cortocircuito Sí
Potencia asignada, 575 V, 60 Hz, trifásica 5.5 kW
Soporta el protocolo SUCONET No
Potencia asignada, 460 V, 60 Hz, trifásica 5.5 kW
Voltaje nominal de suministro piloto de pilot 24 ~220 V

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,17 x 0,14 x 0,05 (m)
  • Volumen: 0,00 m3
  • Peso: 0,82 kg

Embalaje 2

  • Cantidad mínima embalaje: 10
  • Cantidad máxima embalaje: 10
  • Medidas: 0,40 x 0,30 x 0,15 (m)
  • Volumen: 0,02 m3
  • Peso: 8,44 kg

Embalaje 3

  • Cantidad mínima embalaje: 160
  • Cantidad máxima embalaje: 160
  • Medidas: 0,80 x 0,60 x 0,75 (m)
  • Volumen: 0,36 m3
  • Peso: 141,00 kg

Productos
relacionados

Accesorio

Cód. 0081794

SCHNEIDER ELECTRIC

SCHNEIDER LUA1C20 Cont Aux. Fallo/Estado Disp NA/N

Entrega a consultar

25,45€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081706

SCHNEIDER ELECTRIC

SCHNEIDER LUCA05BL Uni. Estandar 1,25-5A 24V DC

Entrega a consultar

137,90€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081792

SCHNEIDER ELECTRIC

SCHNEIDER LUA1C11 Cont Aux. Fallo/Estado Disp NC/N

Entrega a consultar

25,45€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081710

SCHNEIDER ELECTRIC

SCHNEIDER LUCA12BL Uni. Estandar 3-12A 24V DC

Entrega a consultar

167,24€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Otros

Cód. 0081712

SCHNEIDER ELECTRIC

SCHNEIDER LUCA12FU Uni. Estandar 3-12A 110-240V AC

Entrega a consultar

166,86€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081609

SCHNEIDER ELECTRIC

SCHNEIDER LUFN11 Modulo Contactos Auxiliares 1NA+1

Entrega a consultar

30,75€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081734

SCHNEIDER ELECTRIC

SCHNEIDER LUCB12BL Uni. Avanz C10 3P 3-12A 24V DC

Entrega a consultar

186,87€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081708

SCHNEIDER ELECTRIC

SCHNEIDER LUCA05FU Uni. Estandar 1,25-5A 110-240V

Entrega a consultar

137,56€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081730

SCHNEIDER ELECTRIC

SCHNEIDER LUCB05BL Uni. Avanz C10 3P 1,25-5A 24V D

Entrega a consultar

147,25€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081787

SCHNEIDER ELECTRIC

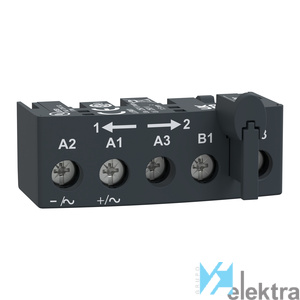

SCHNEIDER LU9M1 Bornero Bloque Inversor

Entrega a consultar

12,27€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081742

SCHNEIDER ELECTRIC

SCHNEIDER LUCB1XBL Unidad Avanz C10 3P 0,35-1,4A 2

Entrega a consultar

147,24€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081736

SCHNEIDER ELECTRIC

SCHNEIDER LUCB12FU Uni. Avanz C10 3P 3-12A 110-240

Entrega a consultar

186,40€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081718

SCHNEIDER ELECTRIC

SCHNEIDER LUCA1XBL Uni. Estandar 0,35-1,4A 24V DC

Entrega a consultar

136,03€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081788

SCHNEIDER ELECTRIC

SCHNEIDER LU9MR1 Bornero Bloque Inversor Laeral

Entrega a consultar

12,99€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081783

SCHNEIDER ELECTRIC

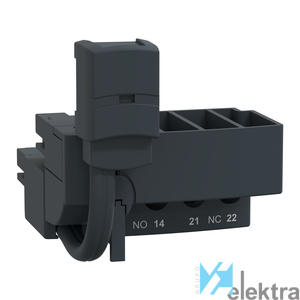

SCHNEIDER LU9BN11C Precableado Bobina Paralela LUB

Entrega a consultar

43,20€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081782

SCHNEIDER ELECTRIC

SCHNEIDER LU9BN11 Borneros Base Potencia LUB120/32

Entrega a consultar

13,14€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081733

SCHNEIDER ELECTRIC

SCHNEIDER LUCB12B Uni. Avanz C10 3P 3-12A 24V AC

Entrega a consultar

186,87€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081732

SCHNEIDER ELECTRIC

SCHNEIDER LUCB05FU Uni. Av. C10 3P 1,25-5A 110-240

Entrega a consultar

147,25€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081729

SCHNEIDER ELECTRIC

SCHNEIDER LUCB05B Uni. Avanz C10 3P 1,25-5A 24V AC

Entrega a consultar

147,25€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081726

SCHNEIDER ELECTRIC

SCHNEIDER LUCAX6BL Uni. Estandar 0,15-0,6A 24V DC

Entrega a consultar

125,84€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081720

SCHNEIDER ELECTRIC

SCHNEIDER LUCA1XFU Uni. Estandar 0,35-1,4A 110-240

Entrega a consultar

136,03€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081682

SCHNEIDER ELECTRIC

SCHNEIDER LUCD12BL Unidad Avanz C20 3P 3-12A 24V D

Entrega a consultar

186,87€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081654

SCHNEIDER ELECTRIC

SCHNEIDER LUCC05BL Unidad Avanz C10 2P 1,25-5A 24V

Entrega a consultar

149,42€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081610

SCHNEIDER ELECTRIC

SCHNEIDER LUFN20 Modulo Contactos Auxiliares 2 NA

Entrega a consultar

30,61€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0365587

SCHNEIDER ELECTRIC

SCHNEIDER LUCL12BL UNI. MAGNETICA 3-12A 24V DC

Entrega a consultar

158,29€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0365566

SCHNEIDER ELECTRIC

SCHNEIDER LU9APN24 KIT IP 65 RJ/AMA MANDO PTA. TES

Entrega a consultar

202,80€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0365565

SCHNEIDER ELECTRIC

SCHNEIDER LU9APN22 KIT IP 54 RJ/AMA MANDO PTA. TES

Entrega a consultar

198,14€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0363426

SCHNEIDER ELECTRIC

SCHNEIDER LAD90 SOPORTE REFERENCIADO

Entrega a consultar

1,13€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0334241

SCHNEIDER ELECTRIC

SCHNEIDER LULC033 Modulo MODBUS

Entrega a consultar

243,53€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0334239

SCHNEIDER ELECTRIC

SCHNEIDER LUFDA01 Modulo Defec. Termico Rear. Remo

Entrega a consultar

167,90€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081789

SCHNEIDER ELECTRIC

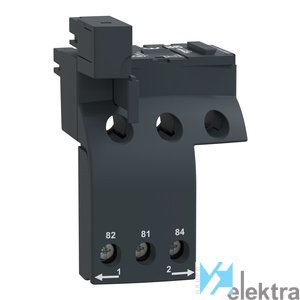

SCHNEIDER LU9MR1C Wired Rev CTRL Terminals

Entrega a consultar

28,14€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081774

SCHNEIDER ELECTRIC

SCHNEIDER LU6MB0FU Bloque Inv. 32A 110-240V Lat.Si

Entrega a consultar

380,29€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081772

SCHNEIDER ELECTRIC

SCHNEIDER LU6MB0BL Bloque Inv. 32A 24V DC Lat.Sin

Entrega a consultar

380,29€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Otros

Cód. 0081771

SCHNEIDER ELECTRIC

SCHNEIDER LU6MB0B Bloque Inv. 32A 24V AC Lat.Sin C

Entrega a consultar

380,29€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081770

SCHNEIDER ELECTRIC

SCHNEIDER LU2MB0FU Bloque Inv. 32A 110-240 Sin Con

Entrega a consultar

358,72€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081744

SCHNEIDER ELECTRIC

SCHNEIDER LUCB1XFU Unidad Av.C10 3P 0,35-1,4A 110-

Entrega a consultar

146,89€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081741

SCHNEIDER ELECTRIC

SCHNEIDER LUCB1XB Unidad Avanz C10 3P 0,35-1,4A 24

Entrega a consultar

147,24€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Otros

Cód. 0081719

SCHNEIDER ELECTRIC

SCHNEIDER LUCA1XES Uni. Estandar 0,35-1,4A 48-72V

Entrega a consultar

136,03€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081717

SCHNEIDER ELECTRIC

SCHNEIDER LUCA1XB Uni. Estandar 0,35-1,4A 24V AC

Entrega a consultar

136,03€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081709

SCHNEIDER ELECTRIC

SCHNEIDER LUCA12B Uni. Estandar 3-12A 24V AC

Entrega a consultar

166,86€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Otros

Cód. 0081707

SCHNEIDER ELECTRIC

SCHNEIDER LUCA05ES Uni. Estandar 1,25-5A 48-72V AC

Entrega a consultar

137,56€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081678

SCHNEIDER ELECTRIC

SCHNEIDER LUCD05BL Unidad Avanz C20 3P 1,25-5A 24V

Entrega a consultar

150,80€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Otros

Cód. 0081673

SCHNEIDER ELECTRIC

SCHNEIDER LUCCX6B Unidad Avanz C10 2P 0,15-0,6A 24

Entrega a consultar

137,33€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081665

SCHNEIDER ELECTRIC

SCHNEIDER LUCC1XB Unidad Avanz C10 2P 0,35-1,4A 24

Entrega a consultar

147,24€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081657

SCHNEIDER ELECTRIC

SCHNEIDER LUCC12B Unidad Avanz C10 2P 3-12A 24V AC

Entrega a consultar

186,87€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081653

SCHNEIDER ELECTRIC

SCHNEIDER LUCC05B Unidad Avanz C10 2P 1,25-5A 24V

Entrega a consultar

149,42€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081652

SCHNEIDER ELECTRIC

SCHNEIDER LUCBX6FU Unidad Av.C10 3P 0,15-0,6A 110-

Entrega a consultar

136,57€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081649

SCHNEIDER ELECTRIC

SCHNEIDER LUCBX6B Unidad Avanz C10 3P 0,15-0,6A 24

Entrega a consultar

136,57€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081616

SCHNEIDER ELECTRIC

SCHNEIDER LUFW10 Modulo Prealarma Sobrecarga Termi

Entrega a consultar

168,86€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0081615

SCHNEIDER ELECTRIC

SCHNEIDER LUFV2 Modulo Carga Motor 4-20mA

Entrega a consultar

194,73€

Impuestos no incluidos.
Ver Producto

Entrega a consultar
