Grupo Elektra : 0081719 SCHNEIDER LUCA1XES Uni. Estandar 0,35-1,4A 48-72V

GAMA: TeSys Ultra / Tesys U

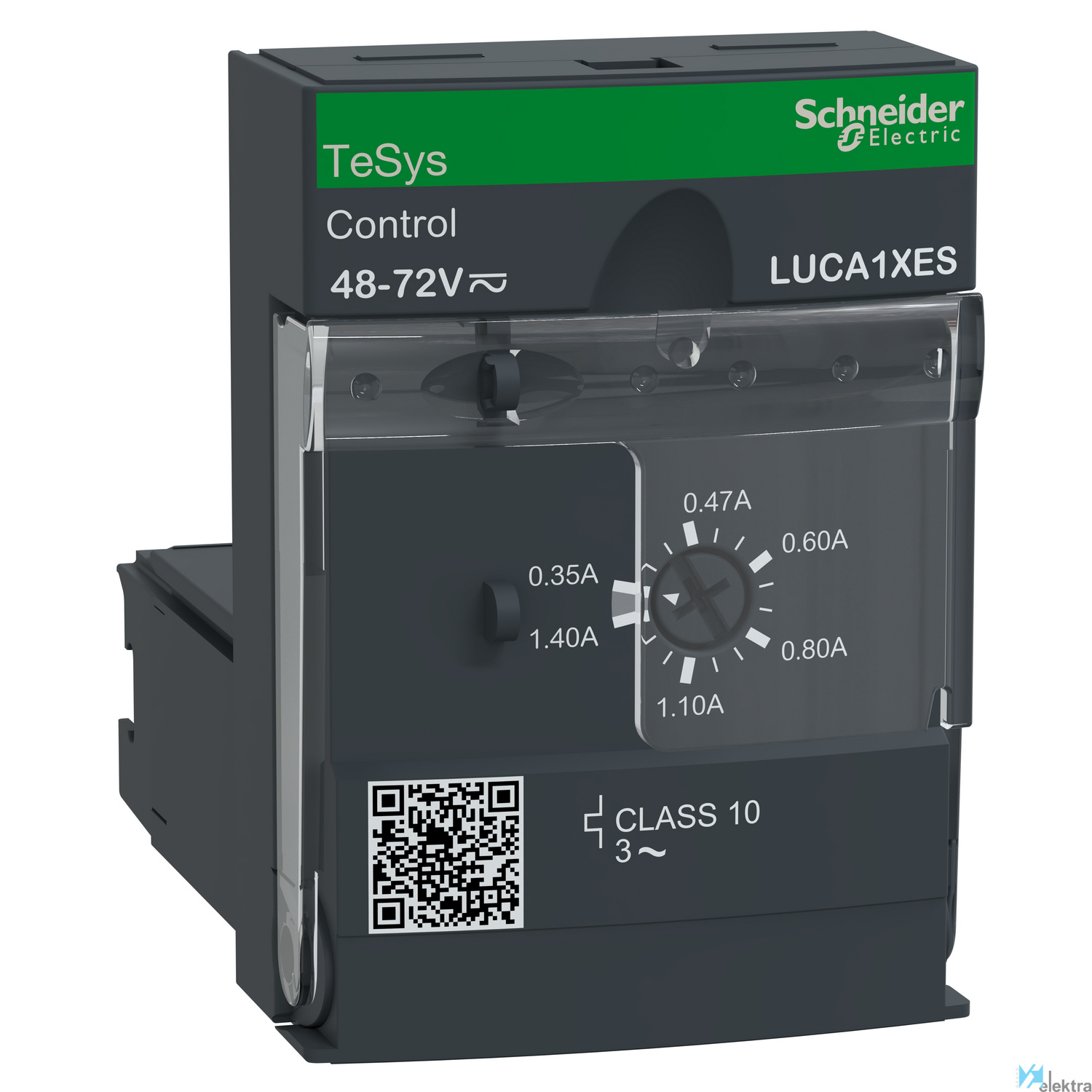

SCHNEIDER LUCA1XES Uni. Estandar 0,35-1,4A 48-72V

Unidad de control estándar, TeSys Ultra, 0,35-1,4 A, motores 3P, protección magnética térmica, clase 10, bobina 48-72 V CA/CC

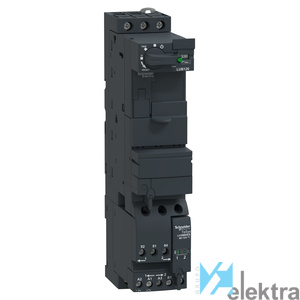

Unidad de control estándar TeSys U a insertar en bases de potencia LUB12, LUB32, LUB38 para formar un controlador de arranque TeSys U, para aplicaciones de motor de 3 fases hasta 0.25kW@400V. Proporciona protección completa a los motores con una corriente nominal Ir 0.35-1.4A (Ir ajustable), disparo por sobrecarga clase 10, cortocircuito a 13 x Irmax, sobrecorriente a 14.2 x Ir, pérdida de fase, fallo de aislamiento (protección del equipo solamente). Para ser utilizado con una tensión de 48V AC / 48-72V DC para el control del arrancador (a través de los terminales de control A1/A2 ubicados en la base de alimentación). Certificado cuando se utiliza en conjunto con una base de energía LUB (IEC, UL, CSA, CCC, EAC, Marine), conforme con Green Premium (RoHS/REACh).

Características básicas

Objeto Unidad de control

Normas EN 60947-6-2. IEC 60947-6-2. UL 508 tipo E con barrera de fase. CSA C22.2 No 14 tipo E

Categoría de empleo AC-41. AC-43. AC-44

Funciones Protección de fallo de tierra. Restablecimiento manual. Protección frente a sobrecarga y cortocircui

Resistencia al fuego 650 °C de acuerdo con IEC 60695-2-12. 960 °C piezas soporte componentes activos de acuerdo con IEC 6

Tensión de aislamiento 600 V de acuerdo con UL 508. 690 V de acuerdo con IEC 60947-1. 600 V de acuerdo con CSA C22.2 No 14

Montaje Conexión. Panel.

Grado de protección IP20/IP40

Resistencia al choque 10 gn polos de potencia abiertos conforme con IEC 60068-2-27. 15 gn polos de potencia cerrados confo

Resistencia a vibraciones 2 gn 5...300 Hz polos de potencia abiertos de acuerdo con IEC 60068-2-6. 4 gn 5...300 Hz polos de po

Altitud de trabajo 2000 m

Tratamiento TH conforme con IEC 60068

Certificaciones ABS. ASEFA. ATEX. BV. CCC. CSA. DNV. GL. GOST. LROS (Lloyds Register of Shipping). UL

Potencia de motor 0.25 kW en 400...440 V CA 50/60 Hz

Conformidad con RoHS SI

Temperatura de trabajo -25.00 ~ 70.00 °C

Características detalladas

Anchura 45 mm

Con función de protección de fallo a tierra Sí

Tipo de tensión de alimentación CA/CC

Ajuste actual de liberación de sobrecarga 0.35 ~1.4 A

Voltaje de funcionamiento a 50 Hz CA 690 ~690 V

Intensidad nominal permanente Iu 1.4 A

Profundidad 60 mm

Voltaje de funcionamiento a 60 Hz CA 690 ~690 V

Función de disparo por cortocircuito Sin retardo

Ejecución de la protección del motor Protección térmica/magnética

Tipo de tensión de funcionamiento AC

Número de polos 3

Alimentación externa requerida Sí

Altura 66 mm

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,09 x 0,08 x 0,05 (m)
Volumen: 0,00 m3
Peso: 0,12 kg

Embalaje 2

Cantidad mínima embalaje: 23
Cantidad máxima embalaje: 23
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 3,10 kg

Entrega a consultar
