Grupo Elektra : 0081705 SCHNEIDER LUCA05B Uni. Estandar 1,25-5A 24V AC

GAMA: TeSys Ultra / Tesys U

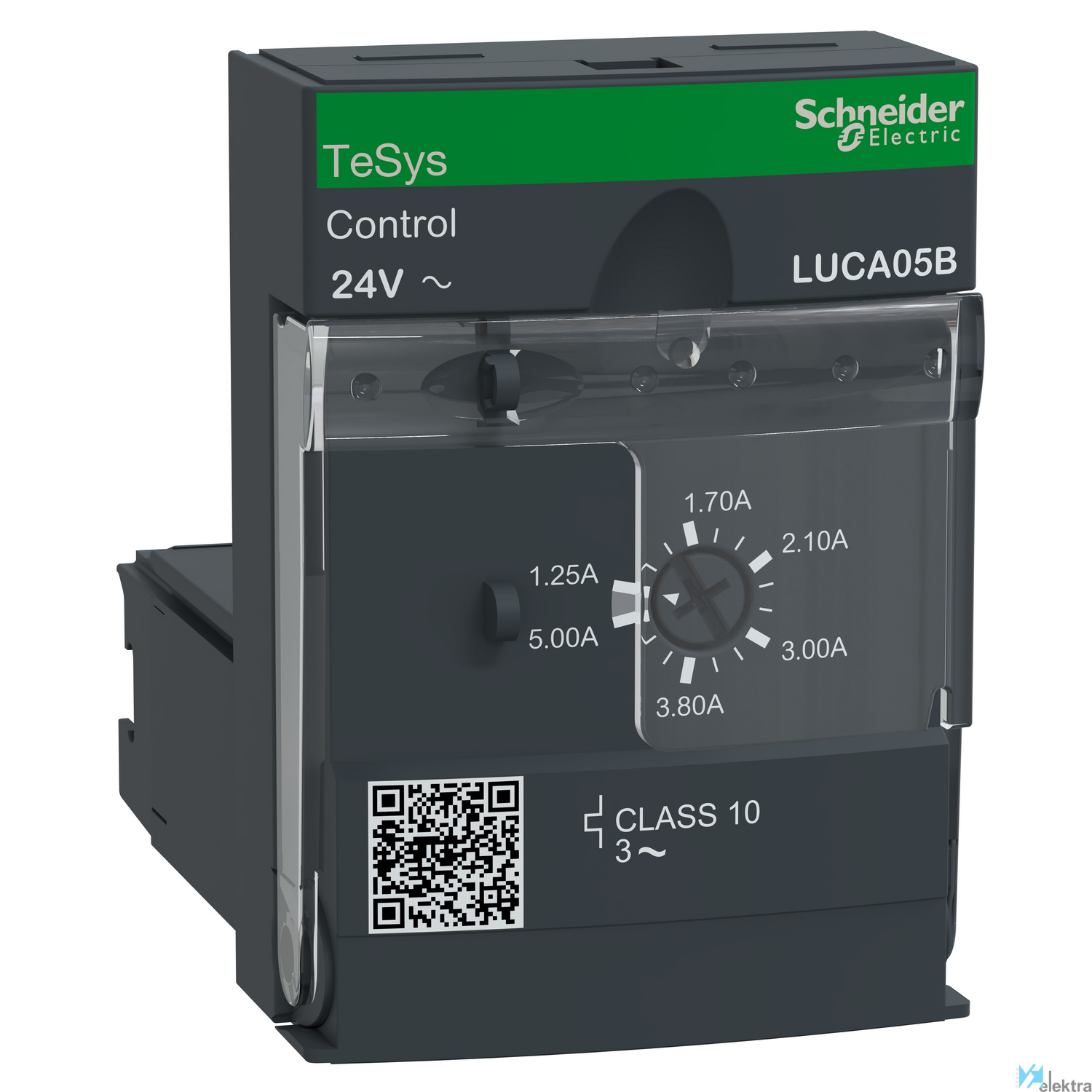

SCHNEIDER LUCA05B Uni. Estandar 1,25-5A 24V AC

Unidad de control estándar LUCA - clase 10 - 1,25-5 A - 24 V CA

Unidad de control estándar TeSys U para insertar en las bases de alimentación LUB12, LUB32 y LUB38 para formar un controlador de arrancador TeSys U, para aplicaciones de motores trifásicos de hasta 1,5 kW a 400 V. Proporciona protección completa para motores con intensidad nominal Ir de 1,25-5 A (Ir ajustable), clase 10 de disparo por sobrecarga, cortocircuito a 13 x Irmax, sobreintensidad a 14,2 x Ir, pérdida de fase y fallo de aislamiento (protección del equipo solamente). Para uso con una tensión de 24 V CA para controlar el arrancador (a través de los terminales de control A1/A2, situados en la base de alimentación). Certificado para utilizarse junto con una base de alimentación LUB (IEC, UL, CSA, CCC, EAC, Marine), cumple la norma Green Premium (RoHS/REACh).

Características básicas

Objeto Unidad de control

Normas EN 60947-6-2. IEC 60947-6-2. UL 508 tipo E con barrera de fase. CSA C22.2 No 14 tipo E

Categoría de empleo AC-41. AC-43. AC-44

Funciones Protección de fallo de tierra. Restablecimiento manual. Protección frente a sobrecarga y cortocircui

Resistencia al fuego 650 °C de acuerdo con IEC 60695-2-12. 960 °C piezas soporte componentes activos de acuerdo con IEC 6

Tensión de aislamiento 600 V de acuerdo con UL 508. 690 V de acuerdo con IEC 60947-1. 600 V de acuerdo con CSA C22.2 No 14

Montaje Conexión. Panel.

Grado de protección IP20/IP40

Resistencia al choque 10 gn polos de potencia abiertos conforme con IEC 60068-2-27. 15 gn polos de potencia cerrados confo

Resistencia a vibraciones 2 gn 5...300 Hz polos de potencia abiertos de acuerdo con IEC 60068-2-6. 4 gn 5...300 Hz polos de po

Altitud de trabajo 2000 m

Tratamiento TH conforme con IEC 60068

Certificaciones ABS. ASEFA. ATEX. BV. CCC. CSA. DNV. GL. GOST. LROS (Lloyds Register of Shipping). UL

Potencia de motor 3 kW a 690 V CA 50/60 Hz. 1.5 kW en 400...440 V CA 50/60 Hz. 2.2 kW a 500 V CA 50/60 Hz

Conformidad con RoHS SI

Temperatura de trabajo -25.00 ~ 70.00 °C

Características detalladas

Anchura 45 mm

Con función de protección de fallo a tierra Sí

Tipo de tensión de alimentación AC

Ajuste actual de liberación de sobrecarga 1.25 ~5 A

Intensidad nominal permanente Iu 5 A

Voltaje de funcionamiento a 50 Hz CA 690 ~690 V

Profundidad 60 mm

Voltaje de funcionamiento a 60 Hz CA 690 ~690 V

Función de disparo por cortocircuito Sin retardo

Ejecución de la protección del motor Protección térmica/magnética

Tipo de tensión de funcionamiento AC

Número de polos 3

Alimentación externa requerida Sí

Altura 66 mm

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,08 x 0,06 x 0,10 (m)
Volumen: 0,00 m3
Peso: 0,11 kg

Embalaje 2

Cantidad mínima embalaje: 23
Cantidad máxima embalaje: 23
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 2,88 kg

Entrega a consultar
