Grupo Elektra : 0081725 SCHNEIDER LUCAX6B Uni. Estandar 0,15-0,6A 24V AC

GAMA: TeSys Ultra / Tesys U

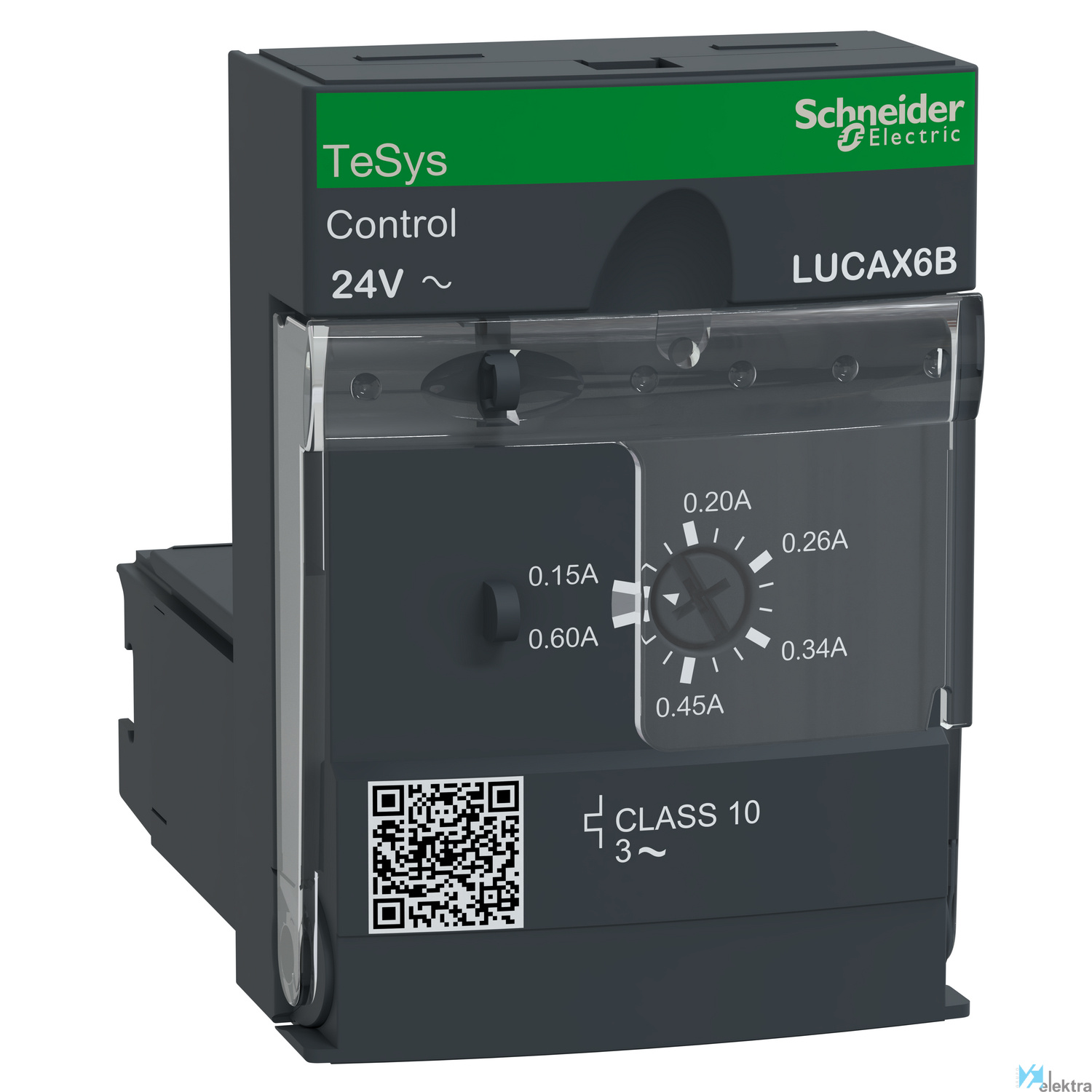

SCHNEIDER LUCAX6B Uni. Estandar 0,15-0,6A 24V AC

Unidad de control estándar, TeSys Ultra, 0,15-0,6 A, motores 3P, protección magnética térmica, clase 10, bobina 24 V CA

Unidad de control estándar TeSys U a insertar en bases de potencia LUB12, LUB32, LUB38 para formar un controlador de arranque TeSys U, para aplicaciones de motor de 3 fases hasta 0.25kW@400V. Brinda protección completa a los motores con corriente nominal Ir 1.25-0.6A (Ir ajustable), disparo por sobrecarga clase 10, cortocircuito a 13 x Irmax, sobrecorriente a 14.2 x Ir, pérdida de fase, fallo de aislamiento (protección del equipo solamente). Para ser utilizado con una tensión de 24V CA para el control del arrancador (a través de los terminales de control A1/A2 ubicados en la base de alimentación). Certificado cuando se utiliza en conjunto con una base de energía LUB (IEC, UL, CSA, CCC, EAC, Marine), conforme con Green Premium (RoHS/REACh).

Características básicas

Objeto Unidad de control

Normas EN 60947-6-2. IEC 60947-6-2. UL 508 tipo E con barrera de fase. CSA C22.2 No 14 tipo E

Categoría de empleo AC-41. AC-43. AC-44

Funciones Protección de fallo de tierra. Restablecimiento manual. Protección frente a sobrecarga y cortocircui

Resistencia al fuego 650 °C de acuerdo con IEC 60695-2-12. 960 °C piezas soporte componentes activos de acuerdo con IEC 6

Tensión de aislamiento 600 V de acuerdo con UL 508. 690 V de acuerdo con IEC 60947-1. 600 V de acuerdo con CSA C22.2 No 14

Montaje Conexión. Panel.

Grado de protección IP20/IP40

Resistencia al choque 10 gn polos de potencia abiertos conforme con IEC 60068-2-27. 15 gn polos de potencia cerrados confo

Resistencia a vibraciones 2 gn 5...300 Hz polos de potencia abiertos de acuerdo con IEC 60068-2-6. 4 gn 5...300 Hz polos de po

Altitud de trabajo 2000 m

Tratamiento TH conforme con IEC 60068

Certificaciones ABS. ASEFA. ATEX. BV. CCC. CSA. DNV. GL. GOST. LROS (Lloyds Register of Shipping). UL

Potencia de motor 0.09 kW en 400...440 V CA 50/60 Hz

Conformidad con RoHS SI

Temperatura de trabajo -25.00 ~ 70.00 °C

Características detalladas

Anchura 45 mm

Con función de protección de fallo a tierra Sí

Tipo de tensión de alimentación AC

Ajuste actual de liberación de sobrecarga 0.15 ~0.6 A

Intensidad nominal permanente Iu 0.6 A

Voltaje de funcionamiento a 50 Hz CA 690 ~690 V

Profundidad 60 mm

Voltaje de funcionamiento a 60 Hz CA 690 ~690 V

Función de disparo por cortocircuito Sin retardo

Ejecución de la protección del motor Protección térmica/magnética

Tipo de tensión de funcionamiento AC

Número de polos 3

Alimentación externa requerida Sí

Altura 66 mm

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,09 x 0,08 x 0,05 (m)
Volumen: 0,00 m3
Peso: 0,12 kg

Embalaje 2

Cantidad mínima embalaje: 23
Cantidad máxima embalaje: 23
Medidas: 0,40 x 0,30 x 0,15 (m)
Volumen: 0,02 m3
Peso: 3,07 kg

Entrega a consultar
