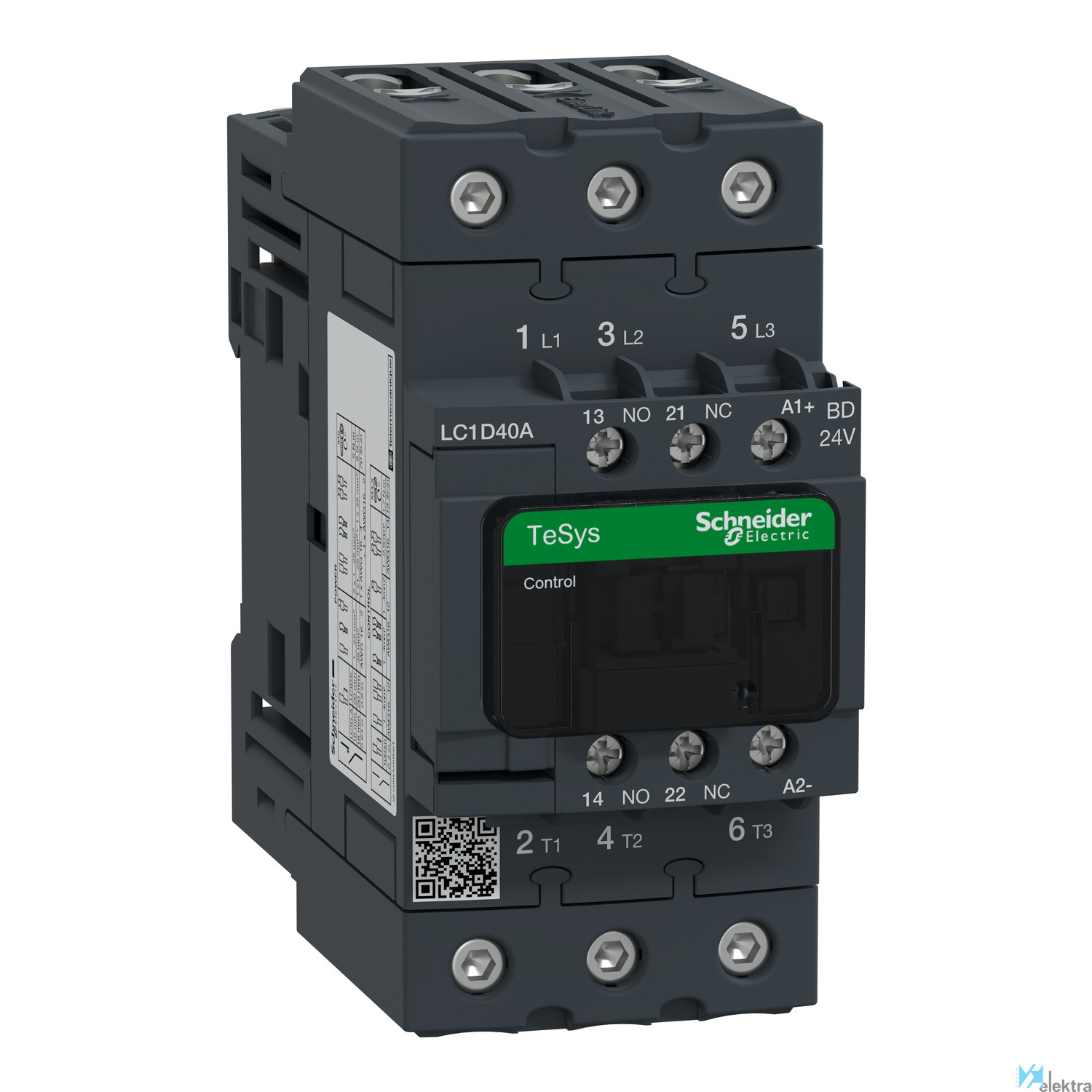

Objeto Conector
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Frecuencia 25.00 ~ 400.00 Hz
Cadencia máxima 3600 cyc/h a <= 60 °C
Capacidad de corte 800 A a 440 V para circuito de alimentación conforme con IEC 60947
Durabilidad eléctrica 1.5 Mciclos 40 A AC-3 en Ue <= 440 V. 1.4 Mciclos 60 A AC-1 en Ue <= 440 V
Endurancia mecánica 10 Mciclos
Intensidad 40 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 60 A (<= 60 °C) a <= 440 V CA AC-1
Potencia de motor 5.00 ~ 30.00 HP
Nº de contactos 3 NA
Nº de polos 3P
Par de apriete Circuito de control : 1.7 N.m - Circuito de alimentación : 8 N.m
Temperatura de trabajo -5.00 ~ 60.00 °C
Tensión de aislamiento 600.00 ~ 690.00 V
Tipo de control DC Estándar
Tratamiento TH conforme con IEC 60068-2-30
Alto 122 mm
Ancho 55 mm
Profundidad 120 mm
Peso 0.925 kg
Altitud de trabajo 3000 m sin reducción temperatura
Montaje Placa. Carril
Aplicaciones Control del motor. Carga resistiva
Categoría de empleo AC-1. AC-3
Categoría de sobretensión III
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Conformidad con RoHS SI
Grado de contaminación 3
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Certificaciones CCC. CSA. GOST. UL
Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 55 mm
Potencia de funcionamiento nominal en CA-3, 4 18.5 kW
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Apto para instalación en serie No
Profundidad 120 mm
Corriente de funcionamiento nominal Ie en CA- 40 A
Altura 122 mm
Tipo de tensión de accionamiento CC
Voltaje nominal de suministro piloto de pilot 24 ~24 V
Corriente de funcionamiento nominal Ie a 400 20 A
Potencia nominal de funcionamiento a 400 V, C 9 kW
