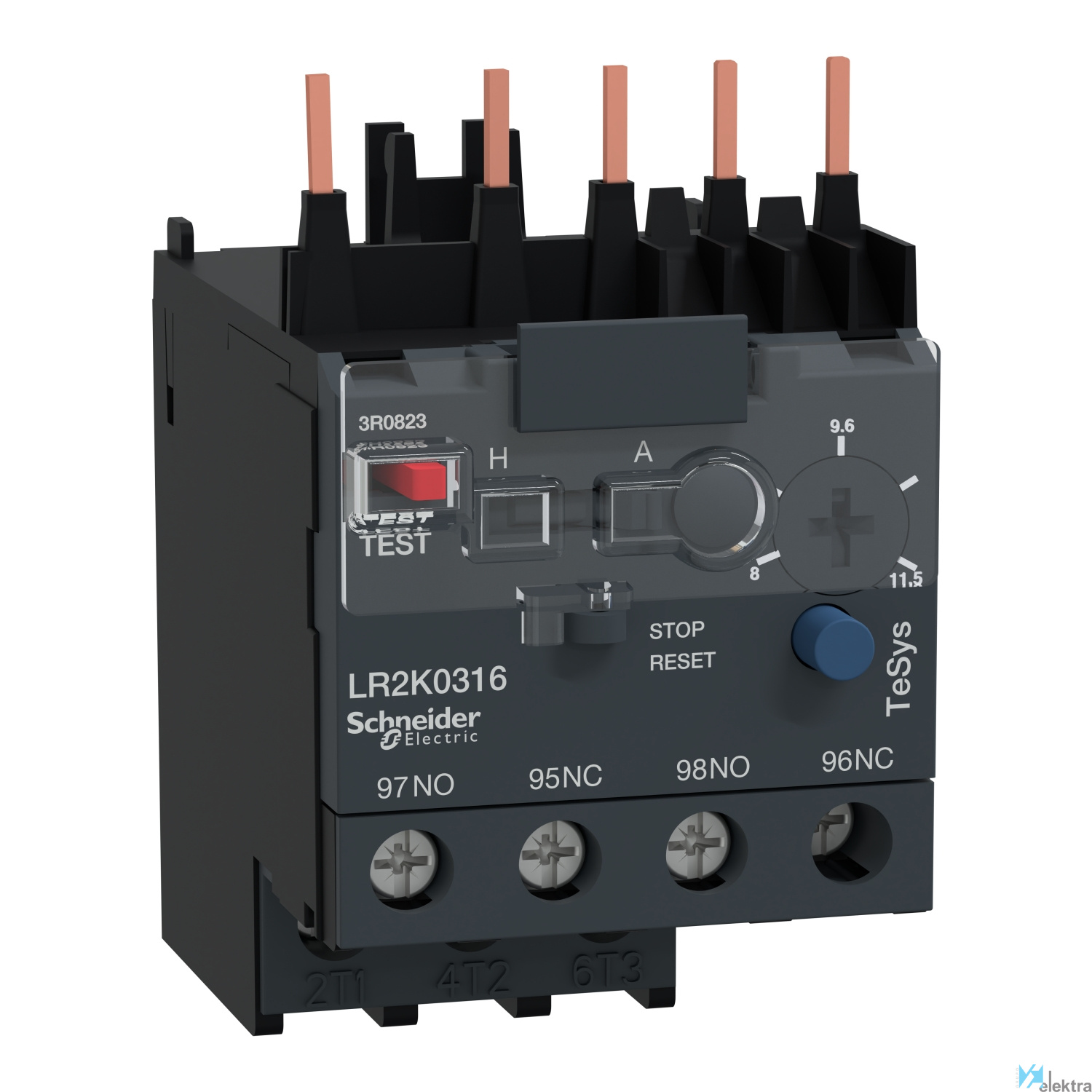

Objeto Relé diferencial
Tensión <= 690 V para circuito de alimentación. 690 V CA AC-15 para circuito de señalización. 250 V CC DC-13
Normas BS 4941. IEC 60947. NF C 63-650. VDE 0660
Par de apriete 1.3 N.m - sobre terminales de fijación por tornillo - con destornillador Philips nº 2. 1.3 N.m - sob
Tipo de control Conm. selector manual o automático para Reajuste modo. Rojo pulsador función de test de disparo. Azu
Resistencia al fuego V1 conforme con UL 94. Requerimiento 2 conforme con NF F 16-101. Requerimiento 2 conforme con NF F 1
Tensión de aislamiento 690 V circuito de alimentación de acuerdo con BS 4941. 690 V circuito de alimentación de acuerdo con
Montaje Placa con accesorios específicos. Carril con accesorios específicos. Bajo contactor
Tipo de red CA. CC
Frecuencia 400 Hz
Altitud de trabajo 2000 m sin restricciones
Tratamiento TC conforme con IEC 60068. TC conforme con DIN 50016
Certificaciones CSA. UL
Temperatura de trabajo -20...55 °C sin disminución de acuerdo con IEC 60947. -30...60 °C con disminución de acuerdo con IEC
Tipo de conexión del circuito de corriente pr Conexión roscada
Función reset automática Sí
Función reset entrada No
Tensión de servicio nominal máxima Ue 690 V
Rango de corriente ajustable 8 ~11.5 A
Clase de disparo CLASE 10 A
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Método de montaje Acoplamiento directo
Función reset pulsador Sí
