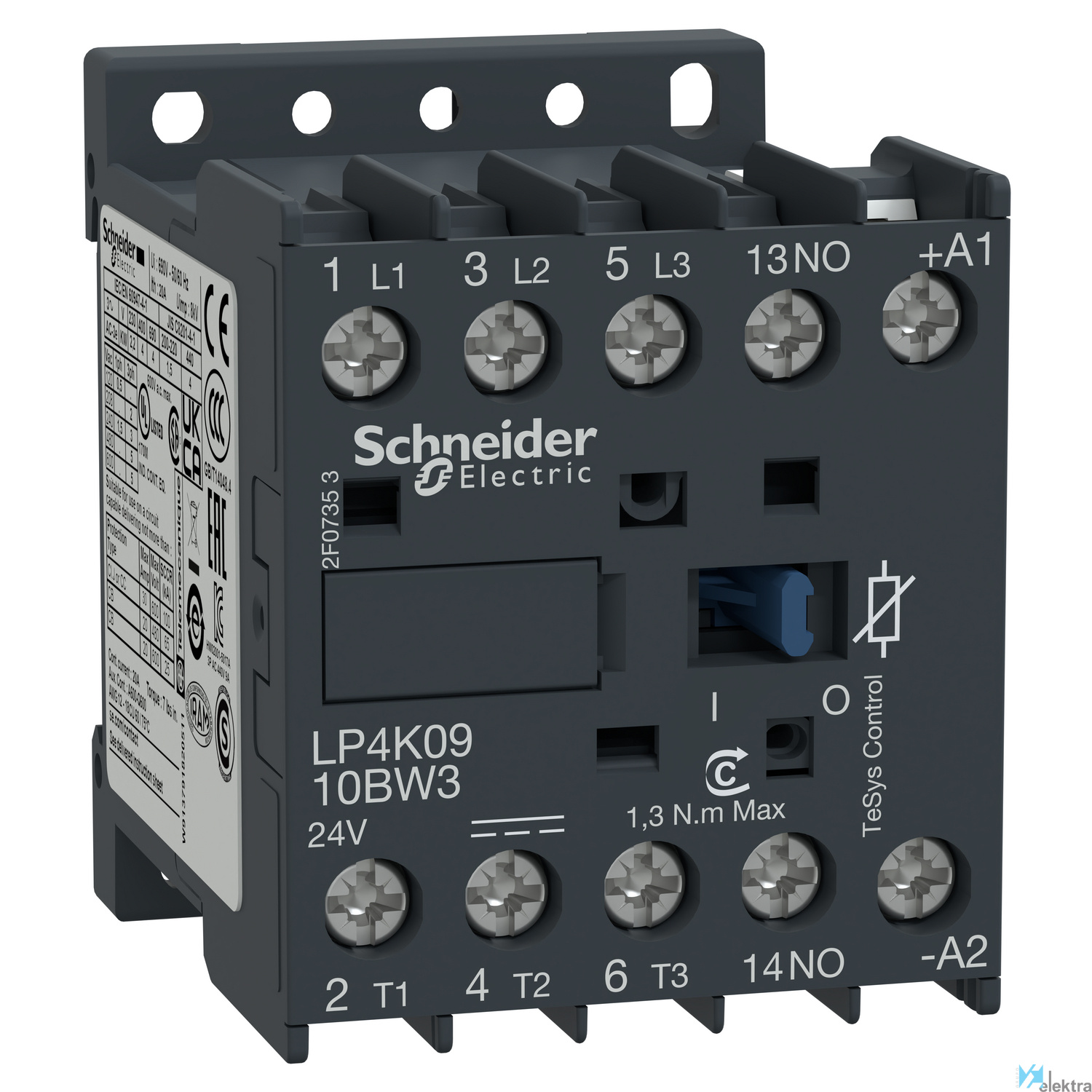

Objeto Minicontactor
Tensión 690 V CA 50/60 Hz para circuito de alimentación <= 690 V CA 50/60 Hz para circuito de señalización
Normas BS 5424 IEC 60947 NF C 63-110 VDE 0660
Par de apriete 1.3 N.m - sobre terminales de fijación por tornillo - con destornillador Philips nº 2 1.3 N.m - sobr
Endurancia mecánica 30 Mciclos
Durabilidad eléctrica 0.18 Mciclos 20 A AC-1 en Ue <= 440 V 1.3 Mciclos 9 A AC-3 en Ue <= 440 V
Categoría de empleo AC-1 AC-3 AC-4
Nº de polos 3P
Resistencia al fuego V1 de acuerdo con UL 94 Requerimiento 2 de acuerdo con NF F 16-101 Requerimiento 2 de acuerdo con NF
Tensión de aislamiento 600.00 ~ 690.00 V
Montaje Placa Carril
Capacidad de corte 110 A en 415 V, 110 A en 440 V, 80 A en 500 V ,110 A en 220...230 V, 110 A en 380...400 V, 70 A en 6
Intensidad 9 A en <= 440 V CA AC-3 para circuito de alimentación 20 A (<= 50 °C) en <= 440 V CA AC-1 para circu
Altitud de trabajo 2000 m sin reducción temperatura
Cadencia máxima 3600 cyc/h
Tratamiento TC de acuerdo con IEC 60068 TC de acuerdo con DIN 50016
Certificaciones CSA UL
Potencia de motor 2.2 kW en 400 V CA 50/60 Hz AC-4 2.2 kW en 220...230 V CA 50/60 Hz AC-3 4 kW en 380...415 V CA 50/60
Conformidad con RoHS SI
Temperatura de trabajo -25.00 ~ 50.00 °C
Tipo de conexión del circuito de corriente pr Conexión roscada
Anchura 45 mm
Potencia de funcionamiento nominal en CA-3, 4 4 kW
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ab 1
Apto para instalación en serie No
Profundidad 57 mm
Corriente de funcionamiento nominal Ie en CA- 9 A
Tipo de tensión de accionamiento CC
Voltaje nominal de suministro piloto de pilot 12 ~12 V
Corriente de funcionamiento nominal Ie a 400 6 A
Altura 58 mm
Potencia nominal de funcionamiento a 400 V, C 2.2 kW
