0147844 SCHNEIDER LC2D40AP7 Inversor 40A 230V
0147844 SCHNEIDER LC2D40AP7 Inversor 40A 230V
  • Control de Potencia y Señalización
  • APARAMENTA DE CONTROL Y POTENCIA
  • CONTACTOR INDUSTRIAL
Cod. 0147844   EAN 3389119409537 GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

SCHNEIDER ELECTRIC

SCHNEIDER LC2D40AP7 Inversor 40A 230V

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

803,00€



Impuestos no incluidos.

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

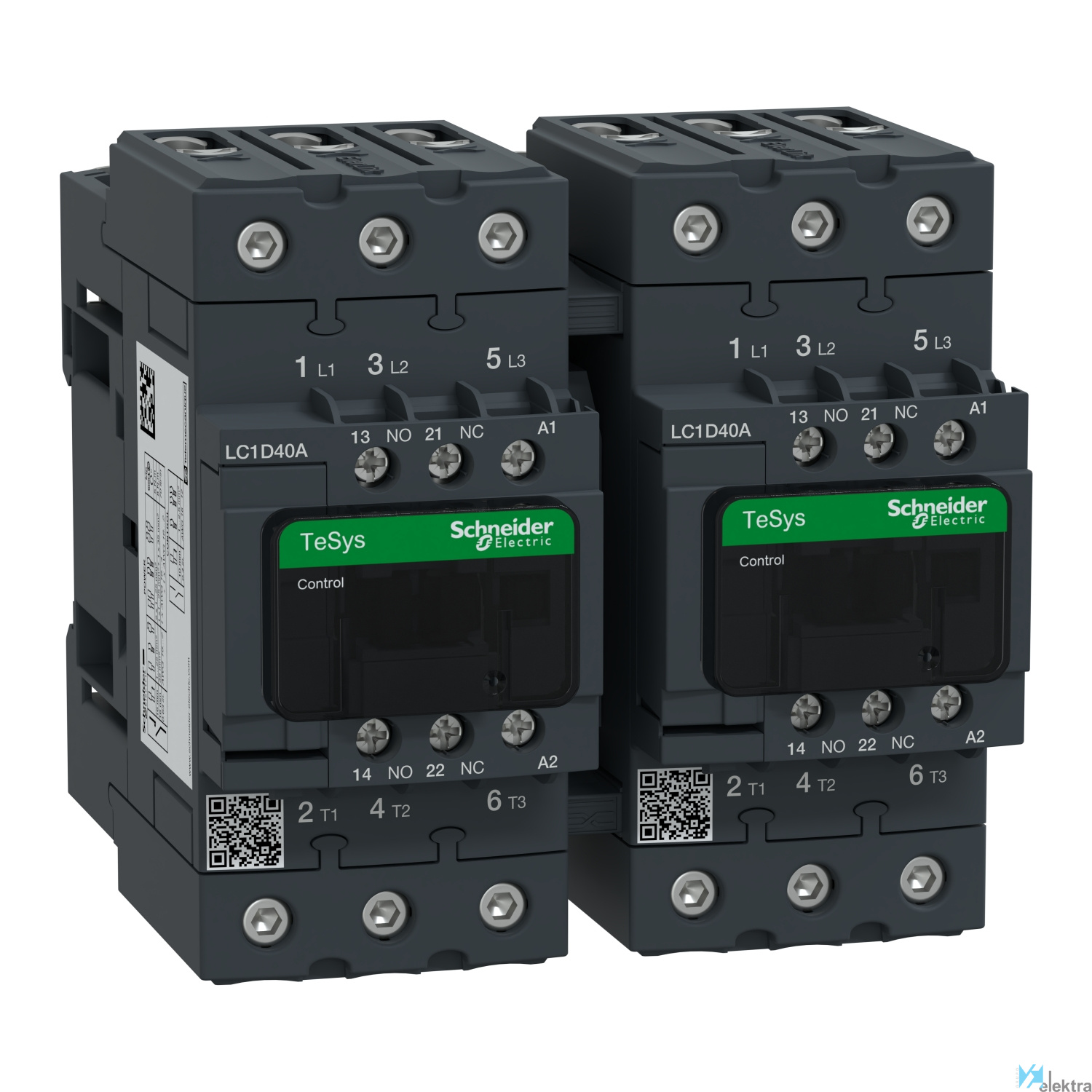

SCHNEIDER LC2D40AP7 Inversor 40A 230V

Inversor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 40 A - 230 V CA bobina

Contactor inversor TeSys Deca, de 3 polos (3NO), para aplicaciones de control motor de hasta 40 A/440 V CA-3/3e (18,5 kW a 400 V). Proporciona bobinas de CA de 230 V 50/60 Hz, contactos auxiliares integrados 2NO+2NC (contactos de espejo NC), conexión de alimentación por conectores de tornillo EverLink BTR, control por terminales de abrazadera de tornillo. Para velocidades de operación hasta 3600 ciclos/hora y entornos hasta 60 °C, proporciona alta confiabilidad y durabilidad. Compacto (119 mm de ancho), montaje en carril DIN o fijación por tornillos. Con conexiones de alimentación invertida precableadas, enclavamiento mecánico (sin enclavamiento eléctrico). Certificado según múltiples normas (IEC, UL, CSA, CCC, EAC, Marine).

Características básicas

Objeto Contactor de inversión
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Par de apriete Circuito de control : 1.7 N.m - Circuito de alimentación : 8 N.m
Grado de contaminación 3
Endurancia mecánica 6 Mciclos
Durabilidad eléctrica 1.5 Mciclos 40 A AC-3 en Ue <= 440 V. 1.4 Mciclos 60 A AC-1 en Ue <= 440 V
Tipo de control CA 50/60 Hz
Categoría de empleo AC-1. AC-3
Nº de polos 3P
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Tensión de aislamiento 600.00 ~ 690.00 V
Montaje Placa. Carril
Frecuencia 25.00 ~ 400.00 Hz
Capacidad de corte 800 A a 440 V para circuito de alimentación conforme con IEC 60947
Intensidad 40 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 60 A (<= 60 °C) a <= 440 V CA AC-1
Altitud de trabajo 3000 m sin reducción temperatura
Cadencia máxima 3600 cyc/h a <= 60 °C
Tratamiento TH conforme con IEC 60068-2-30
Certificaciones CCC. CSA. GOST. UL
Potencia de motor 11 kW a 220...230 V CA 50/60 Hz. 22 kW a 500 V CA 50/60 Hz. 30 kW a 660...690 V CA 50/60 Hz. 18.5 kW
Nº de contactos 3 NA
Categoría de sobretensión III
Temperatura de trabajo -5.00 ~ 60.00 °C

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada
Potencia de funcionamiento nominal en CA-3, 4 18.5 kW
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Tipo de tensión de funcionamiento AC
Potencia asignada de empleo NEMA 22.4 kW
Corriente de funcionamiento nominal Ie en CA- 40 A
Altura 122 mm
Tipo de tensión de accionamiento AC
Grado de protección (IP) IP20
Anchura 119 mm
Voltaje nominal de suministro piloto piloto p 230 V
Montaje en carril posible Sí
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Voltaje de funcionamiento a 50 Hz CA 440 V
Profundidad 120 mm
Voltaje de funcionamiento a 60 Hz CA 440 V
Función Contactor de inversión
Grado de protección (NEMA) Otros

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,19 x 0,16 x 0,14 (m)
  • Volumen: 0,00 m3
  • Peso: 2,07 kg

Embalaje 2

  • Cantidad mínima embalaje: 4
  • Cantidad máxima embalaje: 4
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 8,79 kg
