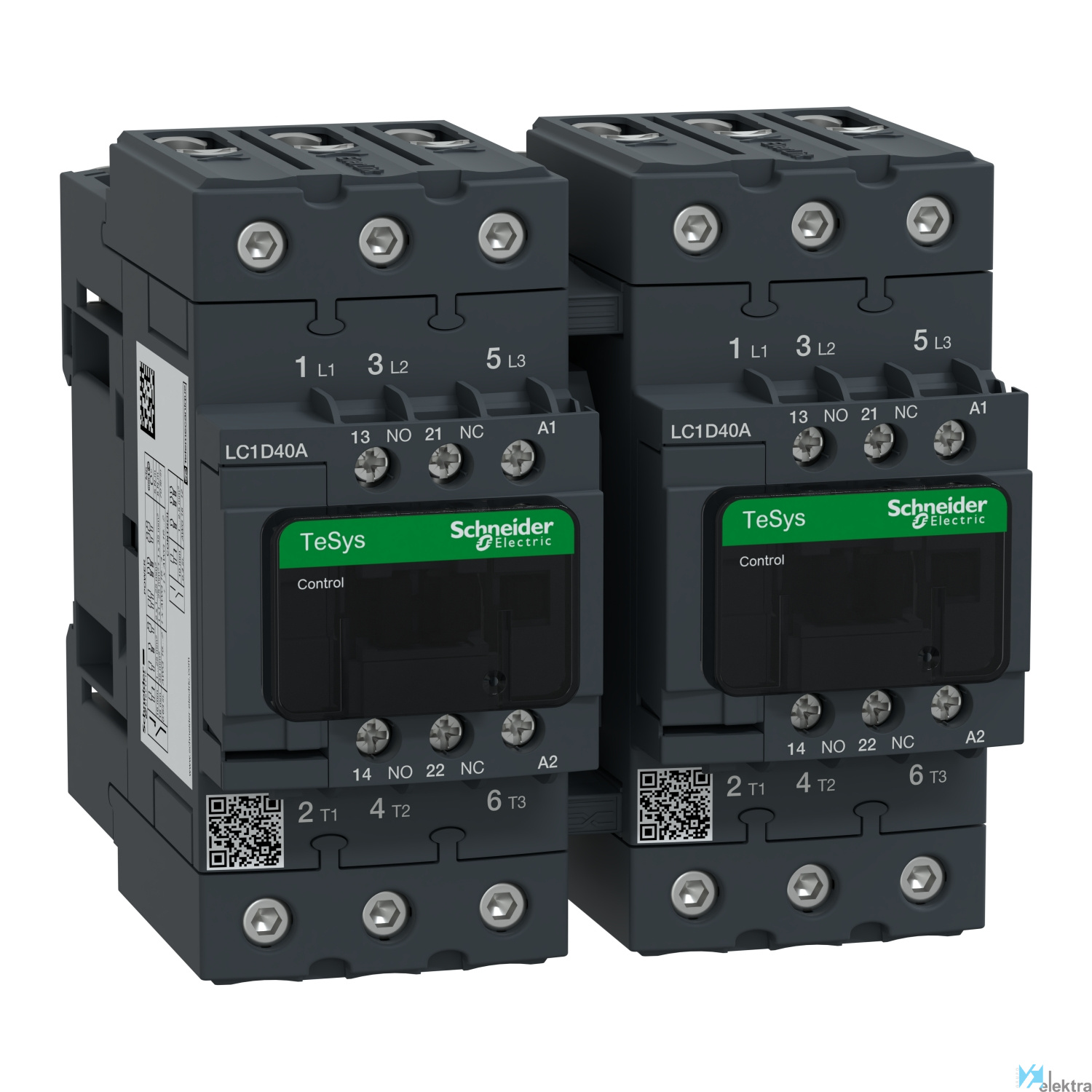

Objeto Contactor de inversión
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Capacidad de corte 800 A a 440 V para circuito de alimentación conforme con IEC 60947
Durabilidad eléctrica 1.5 Mciclos 40 A AC-3 en Ue <= 440 V. 1.4 Mciclos 60 A AC-1 en Ue <= 440 V
Endurancia mecánica 6 Mciclos
Intensidad 40 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 60 A (<= 60 °C) a <= 440 V CA AC-1
Potencia de motor 11 kW a 220...230 V CA 50/60 Hz. 22 kW a 500 V CA 50/60 Hz. 30 kW a 660...690 V CA 50/60 Hz. 18.5 kW
Nº de polos 3P
Par de apriete Circuito de control : 1.7 N.m - Circuito de alimentación : 8 N.m
Temperatura de trabajo -5.00 ~ 60.00 °C
Tensión de aislamiento 600.00 ~ 690.00 V
Tipo de control CA 50/60 Hz
Tratamiento TH conforme con IEC 60068-2-30
Alto 122 mm
Ancho 119 mm
Profundidad 120 mm
Peso 1.87 kg
Altitud de trabajo 3000 m sin reducción temperatura
Montaje Placa. Carril
Categoría de empleo AC-1. AC-3
Categoría de sobretensión III
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Grado de contaminación 3
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Certificaciones CCC. CSA. GOST. UL
Tipo de conexión del circuito de corriente pr Conexión roscada
Potencia de funcionamiento nominal en CA-3, 4 18.5 kW
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Tipo de tensión de funcionamiento AC
Potencia asignada de empleo NEMA 22.4 kW
Corriente de funcionamiento nominal Ie en CA- 40 A
Tipo de tensión de accionamiento AC
Altura 122 mm
Grado de protección (IP) IP20
Anchura 119 mm
Voltaje nominal de suministro piloto piloto p 48 ~48 V
Montaje en carril posible Sí
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Voltaje de funcionamiento a 50 Hz CA 440 ~440 V
Profundidad 120 mm
Voltaje de funcionamiento a 60 Hz CA 440 ~440 V
Función Contactor de inversión
Grado de protección (NEMA) Otros
