  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN MODULAR
Cod. 0160446   EAN 3606480081026 GAMA: Acti9 iC60

SCHNEIDER ELECTRIC

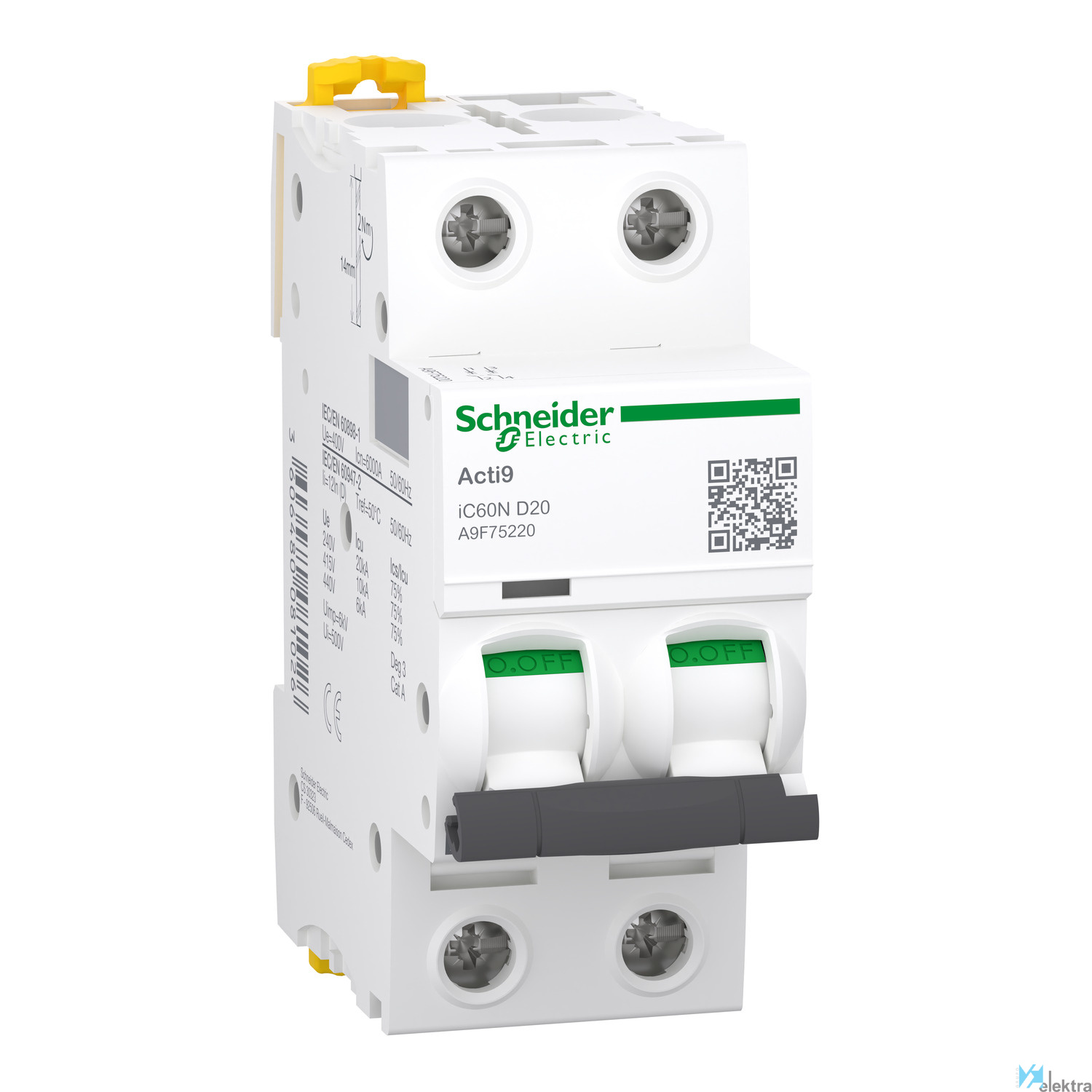

SCHNEIDER A9F75220 Interruptor iC60N 2P 20A D

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

285,97€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Idoneidad para el aislamiento industrial según la norma IEC/EN 60947-2
  • Combinación de protección contra cortocircuitos y sobrecargas
  • Sistema Visitrip para la detección rápida de anomalías para tiempos de reparación más cortos
  • Sistema VisiSafe para mejorar la seguridad en la protección de circuitos
  • Posibilidad de añadir auxiliares, dispositivos de supervisión remota y de corriente residual (Vigi)

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Acti9 iC60

SCHNEIDER A9F75220 Interruptor iC60N 2P 20A D

Magnetotérmico, Acti9 iC60N, 2P, 20 A, D curva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)

Este Acti9 iC60N es un interruptor automático en miniatura de baja tensión (MCB). Es un interruptor automático 2P con 2 polos protegidos, corriente nominal 20A y curva de disparo D. La capacidad nominal de corte en cortocircuito alcanza los 20kA a 220VCA a 240VCA, de acuerdo con la norma EN/IEC 60947-2 y los 6000A a 400VCA de acuerdo con la norma EN/IEC 60898-1. Cumple tanto con la norma industrial EN/IEC 60898-1 como con la norma residencial EN/IEC 60947-2. Este interruptor automático en miniatura protege los circuitos contra cortocircuitos y corrientes de sobrecarga. Su indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su banda verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Su mecanismo de cierre rápido, independiente del funcionamiento manual, mejora su vida útil. Tiene una resistencia eléctrica de hasta 10.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos. La tensión de aislamiento nominal Ui es de 500VCA. Su limitación clase 3 (de acuerdo con EN/IEC60898-1) mejora el costo de protección de circuitos aguas abajo. El producto puede engancharse en un carril DIN. Su anchura es de 4 pasos de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 36mm x (Alt.) 85mm x (Prof.) 78,5mm. El peso es de 0,25kg. De acuerdo con la norma IEC 60529, el grado de protección es IP20 e IP40 en el gabinete. La temperatura de funcionamiento es de -35°C a 70°C. La temperatura de almacenamiento es de -40°C a 85°C.

Características básicas

Objeto Magnetotérmico
Normas EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Par de apriete 2 Nm
Paso 4 de 9mm
Grado de contaminación 3 de acuerdo con IEC 60947-1 , EN 60947-2
Color básico Blanco
Tipo de carril DIN
Tropicalización 2 de acuerdo con IEC 60068-1
Tipo de control Maneta
Nº de polos 2
Montaje Fijo
Tipo de red CA, CC
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Color Blanco
Intensidad 20 A
Garantía 18 meses
Conformidad con RoHS SI
Curva de disparo D
Categoría de sobretensión IV
Temperatura de trabajo -35.00 ~ 70.00 °C

Características detalladas

Frecuencia 50 ~60 Hz
Profundidad de instalación 44.5 mm
Ancho en número de espacios modulares 2
Número de polos (total) 2
Tensión de aislamiento nominal Ui 500 V
Número de polos protegidos 2
Poder de corte asignado Icn según EN 60898 a 6 kA
Poder de corte asignado Icu según EN 60947-2 10 kA
Equipos adicionales posibles Sí
Resistencia a picos de tensión asignada (Uimp 6 kV
Grado de protección (IP) IP20
Corriente nominal 20 A
Tensión nominal 400 V
Curva de disparo D
Acoplamiento de conductor neutro No
Montaje empotrado No
Tipo de tensión CA/CC
Protección contra explosiones No
Sección de conductor conectable sólido 1 ~25 mm²
Categoría de sobretensión 4
Clase de limitación de energía 3
Temperatura ambiente durante el funcionamient -35 ~70 °C
Sección de conductor conectable 1 ~16 mm²
Grado de contaminación 3
Pérdida de potencia 2.4 W

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,10 x 0,04 x 0,08 (m)
  • Volumen: 0,00 m3
  • Peso: 0,22 kg

Embalaje 2

  • Cantidad mínima embalaje: 6
  • Cantidad máxima embalaje: 6
  • Medidas: 0,23 x 0,10 x 0,08 (m)
  • Volumen: 0,00 m3
  • Peso: 1,39 kg

Embalaje 3

  • Cantidad mínima embalaje: 66
  • Cantidad máxima embalaje: 66
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 16,10 kg
