0160492 SCHNEIDER A9F78216 Interruptor iC60N 2P 16A B
0160492 SCHNEIDER A9F78216 Interruptor iC60N 2P 16A B
0160492 SCHNEIDER A9F78216 Interruptor iC60N 2P 16A B
0160492 SCHNEIDER A9F78216 Interruptor iC60N 2P 16A B
  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN MODULAR
Cod. 0160492   EAN 3606480092787 GAMA: Acti9 iC60

SCHNEIDER ELECTRIC

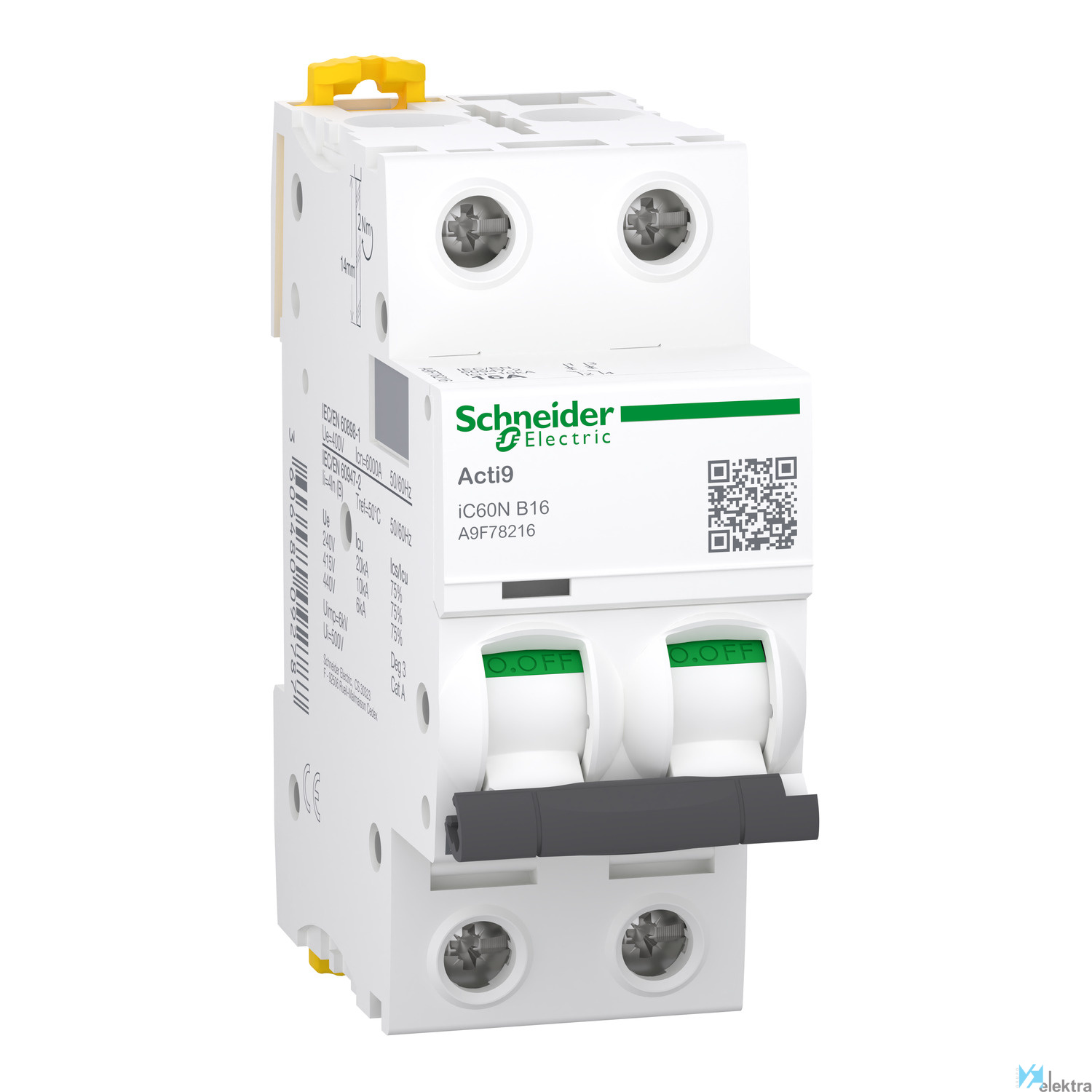

SCHNEIDER A9F78216 Interruptor iC60N 2P 16A B

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

155,25€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Idoneidad para el aislamiento industrial según la norma IEC/EN 60947-2
  • Combinación de protección contra cortocircuitos y sobrecargas
  • Sistema Visitrip para la detección rápida de anomalías para tiempos de reparación más cortos
  • Sistema VisiSafe para mejorar la seguridad en la protección de circuitos
  • Posibilidad de añadir auxiliares, dispositivos de supervisión remota y de corriente residual (Vigi)

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Acti9 iC60

SCHNEIDER A9F78216 Interruptor iC60N 2P 16A B

Magnetotérmico, Acti9 iC60N, 2P, 16 A, B curva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)

Este Acti9 iC60N es un interruptor automático en miniatura (MCB) de baja tensión. Es un interruptor automático 2P con 2 polos protegidos, corriente nominal 16A y curva de disparo B. La capacidad nominal de corte en cortocircuito va de 20 kA a 220 VCA a 240 VCA, de acuerdo con la norma EN/IEC 60947-2 y 6000 A a 400 VCA, de acuerdo con la norma EN/IEC 60898-1. Cumple con la norma industrial EN/IEC 60898-1 y la norma residencial EN/IEC 60947-2. Este interruptor automáticio en miniatura protege los circuitos contra cortocircuitos y corriente de sobrecarga. Su exclusivo indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su banda verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. El mecanismo de cierre rápido, independiente de la operación manual, mejora su vida útil. Tiene una resistencia eléctrica de hasta 10.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos. La tensión de aislamiento nominal Ui es de 500 VCA. Su clase de limitación 3 (según EN/IEC60898-1) mejora el costo de protección del circuito aguas abajo. El producto puede engancharse en un carril DIN. Su ancho es de 4 módulos de 9 mm. El grado de polución es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 36mm x (Alt.) 85mm x (Prof.) 78,5mm. El peso es de 0,25 kg. De acuerdo con la norma IEC 60529, el grado de protección es IP20 e IP40 en el gabinete. La temperatura operacional es de -35°C a 70°C. La temperatura de almacenamiento es de -40°C a 85°C.

Características básicas

Objeto Magnetotérmico
Normas EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Par de apriete 2 Nm
Paso 4 de 9mm
Grado de contaminación 3 de acuerdo con IEC 60947-1 , EN 60947-2
Color básico Blanco
Tipo de carril DIN
Tropicalización 2 de acuerdo con IEC 60068-1
Tipo de control Maneta
Nº de polos 2
Montaje Fijo
Tipo de red CA, CC
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Color Blanco
Intensidad 16 A
Garantía 18 meses
Conformidad con RoHS SI
Curva de disparo B
Categoría de sobretensión IV
Temperatura de trabajo -35.00 ~ 70.00 °C

Características detalladas

Profundidad de instalación 44.5 mm
Frecuencia 50 ~60 Hz
Ancho en número de espacios modulares 2
Tensión de aislamiento nominal Ui 500 V
Número de polos (total) 2
Número de polos protegidos 2
Poder de corte asignado Icn según EN 60898 a 6 kA
Equipos adicionales posibles Sí
Poder de corte asignado Icu según EN 60947-2 10 kA
Resistencia a picos de tensión asignada (Uimp 6 kV
Grado de protección (IP) IP20
Corriente nominal 16 A
Tensión nominal 400 V
Curva de disparo B
Acoplamiento de conductor neutro No
Tipo de tensión CA/CC
Montaje empotrado No
Protección contra explosiones No
Sección de conductor conectable sólido 1 ~25 mm²
Categoría de sobretensión 4
Temperatura ambiente durante el funcionamient -35 ~70 °C
Clase de limitación de energía 3
Sección de conductor conectable 1 ~16 mm²
Grado de contaminación 3
Pérdida de potencia 2.4 W

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,09 x 0,07 x 0,04 (m)
  • Volumen: 0,00 m3
  • Peso: 0,22 kg

Embalaje 2

  • Cantidad mínima embalaje: 6
  • Cantidad máxima embalaje: 6
  • Medidas: 0,23 x 0,10 x 0,08 (m)
  • Volumen: 0,00 m3
  • Peso: 1,37 kg

Embalaje 3

  • Cantidad mínima embalaje: 66
  • Cantidad máxima embalaje: 66
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 15,49 kg
