0160684 SCHNEIDER A9F84204 Interruptor iC60H 2P 4A C
0160684 SCHNEIDER A9F84204 Interruptor iC60H 2P 4A C
0160684 SCHNEIDER A9F84204 Interruptor iC60H 2P 4A C
0160684 SCHNEIDER A9F84204 Interruptor iC60H 2P 4A C
  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN MODULAR
Cod. 0160684   EAN 3606480082528 GAMA: Acti9 iC60

SCHNEIDER ELECTRIC

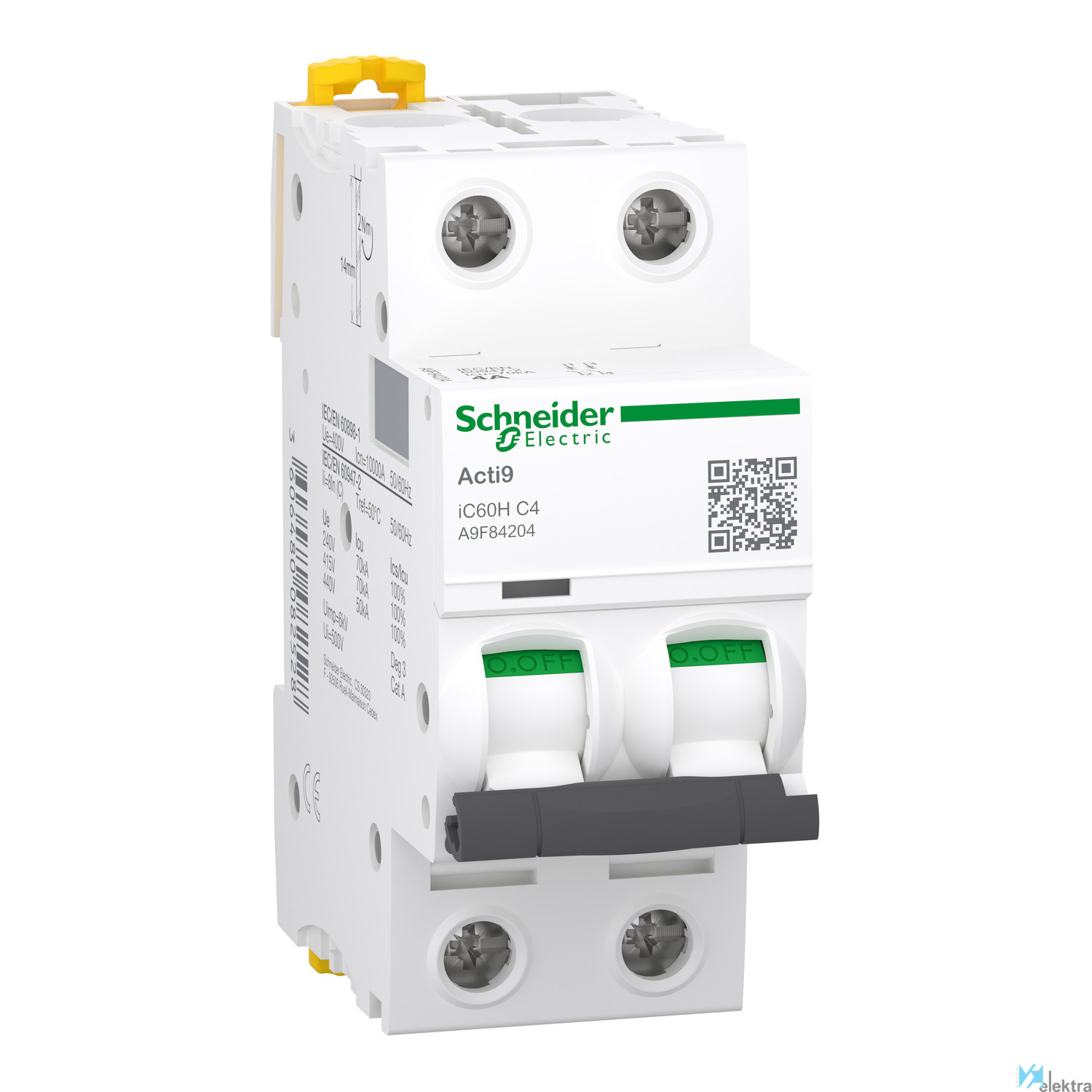

SCHNEIDER A9F84204 Interruptor iC60H 2P 4A C

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

234,81€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Apto para aislamiento industrial según la norma IEC/EN 60947-2
  • Combina protección contra cortocircuitos y sobretensiones
  • Sistema Visitrip para detección rápida de salidas defectuosas para reducir el tiempo de reparación
  • Sistema VisiSafe para ofrecer mayor seguridad en la protección de circuitos
  • Posibilidad de añadir auxiliares, monitorización remota y bloque diferencial (Vigi)

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Acti9 iC60

SCHNEIDER A9F84204 Interruptor iC60H 2P 4A C

Magnetotérmico, Acti9 iC60H, 2P, 4 A, C curva, 10000 A (IEC 60898-1), 70 kA (IEC 60947-2)

Este Acti9 iC60H es un interruptor automático miniatura (MCB) de baja tensión multiestándar con terminales de túnel doble. Es un interruptor automático 2P con 2 polos protegidos, corriente nominal 4A y curva de disparo C. La capacidad nominal de interrupción de cortocircuito aumenta hasta 70kA a 220VAC a 240VAC de acuerdo con el estándar EN/IEC 60947-2 y 10000A a 400VAC de acuerdo con el estándar EN/IEC 60898-1. Cumple con la norma industrial EN/IEC 60898-1 y la norma residencial EN/IEC 60947-2. Este interruptor automático en miniatura protege el circuito contra cortocircuitos y corriente de sobrecarga. Su exclusivo indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su banda verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Su mecanismo de cierre rápido, independiente del funcionamiento manual, mejora su vida útil. Tiene una resistencia eléctrica de hasta 10000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje de aislamiento con clasificación Ui es de 500 V CA. Su limitación clase 3 (de acuerdo a EN/IEC60898-1) mejora el costo de protección del circuito aguas abajo. El producto se puede enganchar en un riel DIN. Su ancho es de 4 tramas de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 36 mm x (Alt.) 85 mm x (Prof.) 78,5 mm. El peso es de 0,25 kg. Tiene un grado de protección IP20 (según IEC/EN 60529) en sus terminales. La temperatura de funcionamiento es de -35°C a 70°C. La temperatura de almacenamiento es de -40°C a 85°C.

Características básicas

Objeto Magnetotérmico
Normas EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Par de apriete 2 Nm
Paso 4 de 9mm
Grado de contaminación 3 de acuerdo con IEC 60947-1 , EN 60947-2
Color básico Blanco
Tipo de carril DIN
Tropicalización 2 de acuerdo con IEC 60068-1
Tipo de control Maneta
Nº de polos 2
Montaje Fijo
Tipo de red CA, CC
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Color Blanco
Intensidad 4 A
Garantía 18 meses
Conformidad con RoHS SI
Curva de disparo C
Categoría de sobretensión IV
Temperatura de trabajo -35.00 ~ 70.00 °C

Características detalladas

Frecuencia 50 ~60 Hz
Profundidad de instalación 44.5 mm
Ancho en número de espacios modulares 2
Número de polos (total) 2
Tensión de aislamiento nominal Ui 500 V
Número de polos protegidos 2
Poder de corte asignado Icn según EN 60898 a 10 kA
Poder de corte asignado Icu según EN 60947-2 70 kA
Equipos adicionales posibles Sí
Resistencia a picos de tensión asignada (Uimp 6 kV
Grado de protección (IP) IP20
Corriente nominal 4 A
Tensión nominal 400 V
Curva de disparo C
Acoplamiento de conductor neutro No
Tipo de tensión CA/CC
Montaje empotrado No
Protección contra explosiones No
Sección de conductor conectable sólido 1 ~25 mm²
Categoría de sobretensión 4
Temperatura ambiente durante el funcionamient -35 ~70 °C
Clase de limitación de energía 3
Sección de conductor conectable 1 ~16 mm²
Grado de contaminación 3
Pérdida de potencia 2.4 W

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,10 x 0,04 x 0,07 (m)
  • Volumen: 0,00 m3
  • Peso: 0,22 kg

Embalaje 2

  • Cantidad mínima embalaje: 6
  • Cantidad máxima embalaje: 6
  • Medidas: 0,22 x 0,10 x 0,08 (m)
  • Volumen: 0,00 m3
  • Peso: 1,38 kg

Embalaje 3

  • Cantidad mínima embalaje: 66
  • Cantidad máxima embalaje: 66
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 15,83 kg
