0160728 SCHNEIDER A9F85316 Interruptor iC60H 3P 16A D
0160728 SCHNEIDER A9F85316 Interruptor iC60H 3P 16A D
0160728 SCHNEIDER A9F85316 Interruptor iC60H 3P 16A D
0160728 SCHNEIDER A9F85316 Interruptor iC60H 3P 16A D
  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN MODULAR
Cod. 0160728   EAN 3606480083266 GAMA: Acti9 iC60

SCHNEIDER ELECTRIC

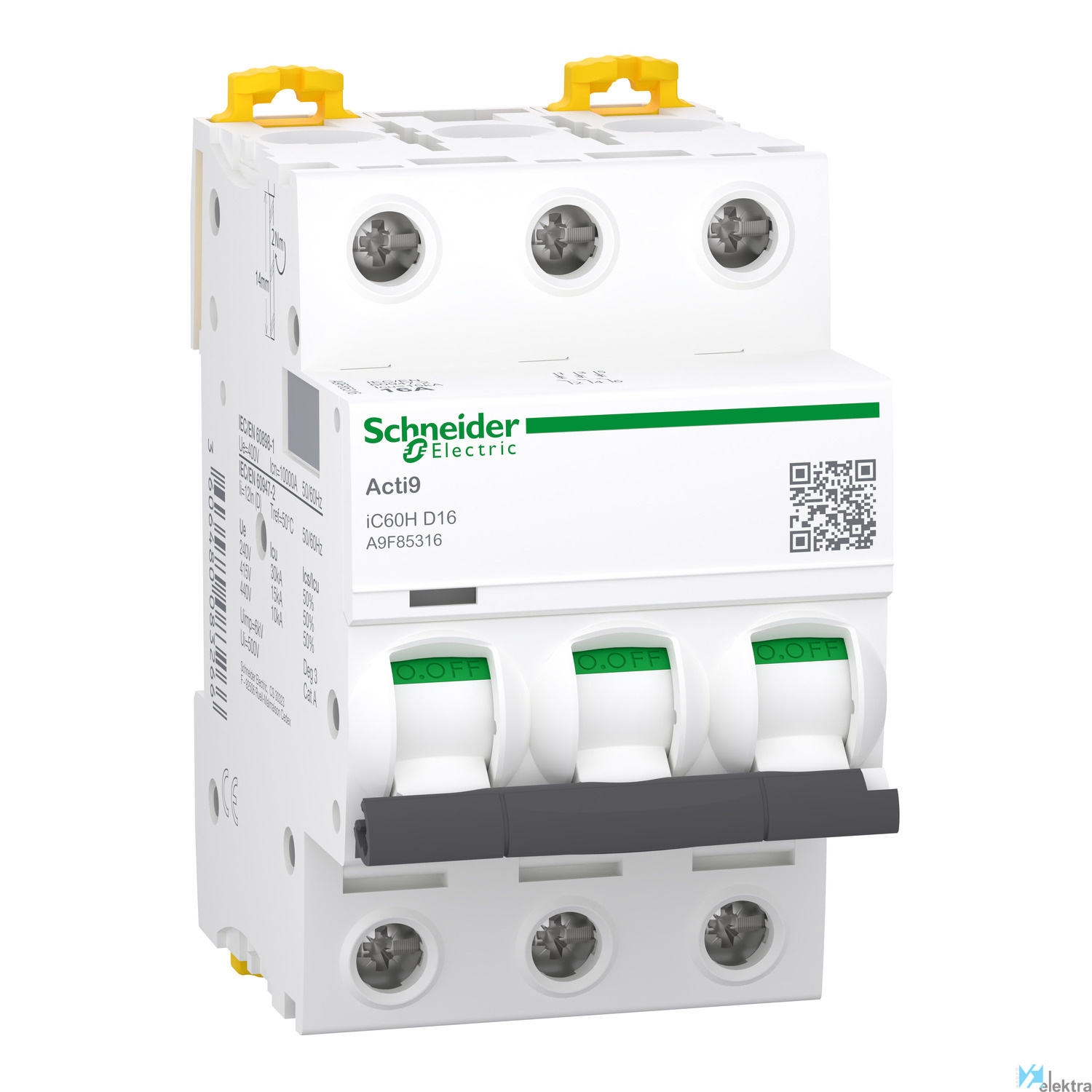

SCHNEIDER A9F85316 Interruptor iC60H 3P 16A D

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

297,02€



Impuestos no incluidos.
Enviar a un amigo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Acti9 iC60

SCHNEIDER A9F85316 Interruptor iC60H 3P 16A D

Magnetotérmico, Acti9 iC60H, 3P, 16 A, D curva, 10000 A (IEC 60898-1), 15 kA (IEC 60947-2)

Este Acti9 iC60H es un interruptor automático multiestándar en miniatura de baja tensión (MCB) con terminales de túnel dobles. Es un interruptor automático 3P con 3 polos protegidos, corriente nominal de 16A y curva de disparo en D. La capacidad nominal de corte en cortocircuito va de hasta 30kA a 220VCA a 240VCA de acuerdo con la norma EN/IEC 60947-2 y 10000A a 400VCA de acuerdo con la norma EN/IEC 60898-1. Cumple tanto con la norma industrial EN/IEC 60898-1 como con la norma residencial EN/IEC 60947-2. Este interruptor automático en miniatura protege el circuito contra cortocircuitos y corriente de sobrecarga. Su exclusivo indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su bloque verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Su mecanismo de cierre rápido, independiente del funcionamiento manual, mejora su vida útil. Tiene una resistencia eléctrica de hasta 10.000 ciclos y una resistencia mecánica de hasta 20.000 ciclos. La tensión de aislamiento nominal Ui es de 5 VCA. Su clase de limitación 3 (según EN/IEC6898-1) mejora el costo de protección de circuitos aguas abajo. El producto puede engancharse en un carril DIN. Tiene un ancho de 6 pasos de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL93). Las dimensiones son (An.) 54 mm x (Alt.) 85 mm x (Prof.) 78,5 mm. El peso es de ,375 kg. Posee un grado de protección IP2 (según IEC/EN 6529) en sus terminales. La temperatura de funcionamiento es de -35°C a 7°C. La temperatura de almacenamiento es de -4°C a 85°C.

Características básicas

Objeto Magnetotérmico
Normas EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Par de apriete 2 Nm
Paso 6 de 9mm
Grado de contaminación 3 de acuerdo con IEC 60947-1 , EN 60947-2
Color básico Blanco
Tipo de carril DIN
Tropicalización 2 de acuerdo con IEC 60068-1
Tipo de control Maneta
Nº de polos 3
Montaje Fijo
Tipo de red CA, CC
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Color Blanco
Intensidad 16 A
Garantía 18 meses
Conformidad con RoHS SI
Curva de disparo D
Categoría de sobretensión IV
Temperatura de trabajo -35.00 ~ 70.00 °C

Características detalladas

Frecuencia 50 ~60 Hz
Profundidad de instalación 44.5 mm
Tensión de aislamiento nominal Ui 500 V
Ancho en número de espacios modulares 3
Número de polos (total) 3
Número de polos protegidos 3
Poder de corte asignado Icn según EN 60898 a 10 kA
Equipos adicionales posibles Sí
Poder de corte asignado Icu según EN 60947-2 15 kA
Resistencia a picos de tensión asignada (Uimp 6 kV
Grado de protección (IP) IP20
Corriente nominal 16 A
Tensión nominal 400 V
Curva de disparo D
Acoplamiento de conductor neutro No
Tipo de tensión CA/CC
Montaje empotrado No
Protección contra explosiones No
Sección de conductor conectable sólido 1 ~25 mm²
Categoría de sobretensión 4
Temperatura ambiente durante el funcionamient -35 ~70 °C
Clase de limitación de energía 3
Sección de conductor conectable 1 ~16 mm²
Grado de contaminación 3
Pérdida de potencia 2.4 W

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,10 x 0,08 x 0,06 (m)
  • Volumen: 0,00 m3
  • Peso: 0,34 kg

Embalaje 2

  • Cantidad mínima embalaje: 4
  • Cantidad máxima embalaje: 4
  • Medidas: 0,23 x 0,10 x 0,09 (m)
  • Volumen: 0,00 m3
  • Peso: 1,40 kg

Embalaje 3

  • Cantidad mínima embalaje: 44
  • Cantidad máxima embalaje: 44
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 15,81 kg

Embalaje 4

  • Cantidad mínima embalaje: 352
  • Cantidad máxima embalaje: 352
  • Medidas: 1,20 x 0,80 x 0,45 (m)
  • Volumen: 0,43 m3
  • Peso: 138,51 kg
