0160803 SCHNEIDER A9F89310 Interruptor iC60H 3P 10A C
0160803 SCHNEIDER A9F89310 Interruptor iC60H 3P 10A C
0160803 SCHNEIDER A9F89310 Interruptor iC60H 3P 10A C
0160803 SCHNEIDER A9F89310 Interruptor iC60H 3P 10A C
  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN MODULAR
Cod. 0160803   EAN 3606480095115 GAMA: Acti9 iC60

SCHNEIDER ELECTRIC

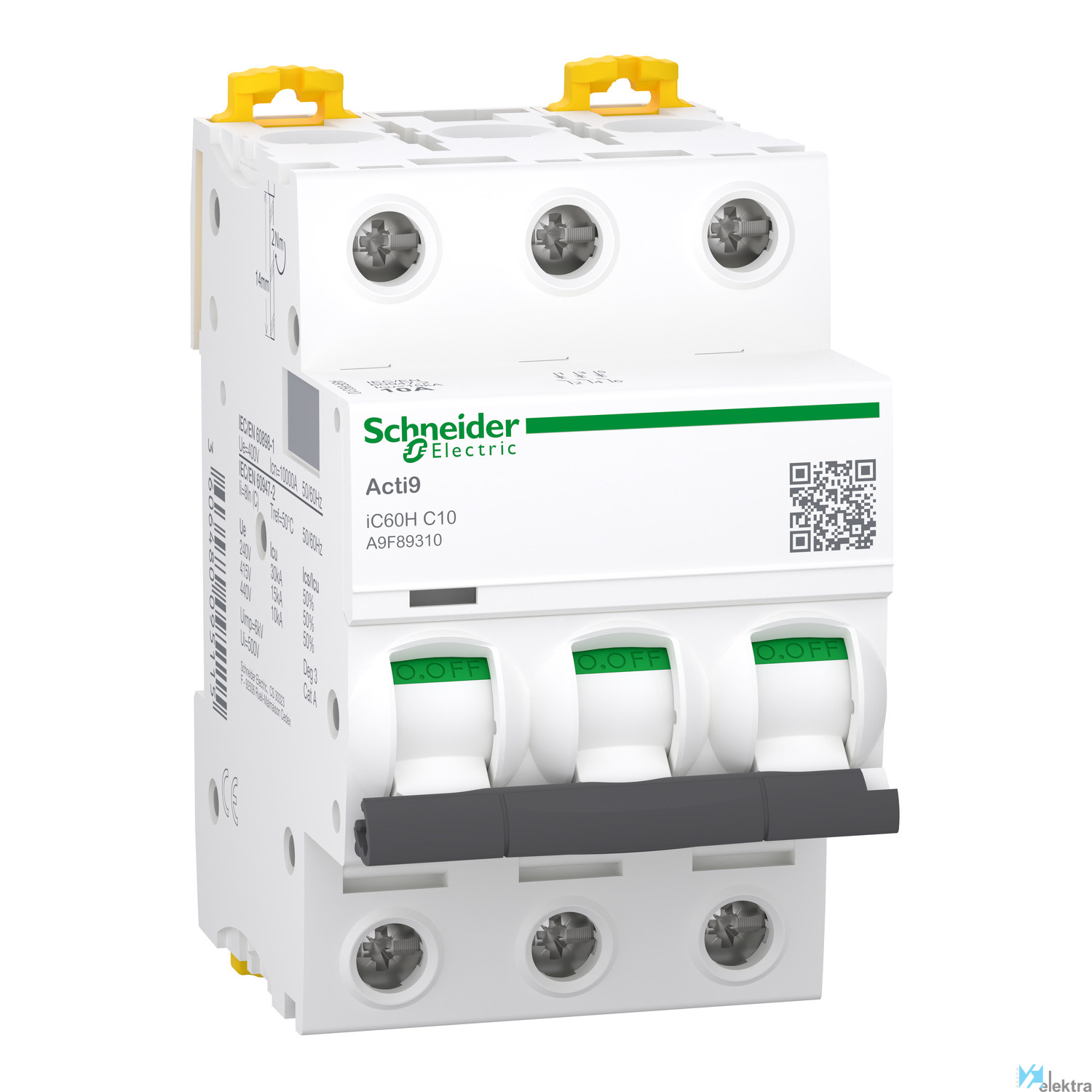

SCHNEIDER A9F89310 Interruptor iC60H 3P 10A C

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

241,40€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Idoneidad para el aislamiento industrial según la norma IEC/EN 60947-2
  • Combinación de protección contra cortocircuitos y sobrecargas
  • Sistema Visitrip para la detección rápida de anomalías para tiempos de reparación más cortos
  • Sistema VisiSafe para mejorar la seguridad en la protección de circuitos
  • Posibilidad de añadir auxiliares, dispositivos de supervisión remota y de corriente residual (Vigi)

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Acti9 iC60

SCHNEIDER A9F89310 Interruptor iC60H 3P 10A C

Magnetotérmico, Acti9 iC60H, 3P, 10 A, C curva, 10000 A (IEC 60898-1), 15 kA (IEC 60947-2)

Este Acti 9 iC60H es un interruptor automático de baja tensión (MCB) multiestándar con terminales de túnel doble. Se trata de un interruptor automático de 3P con 3 polos protegidos, corriente nominal de 10 A y curva de disparo C. La capacidad nominal de corte en cortocircuito sube hasta 30 kA a 220 VCA a 240 VCA conforme al estándar EN/IEC 60947-2 y 10000 A a 400 VCA conforme al estándar EN/IEC 60898-1. Cumple las normas residenciales EN/IEC 60898-1 y la norma industrial EN/IEC 60947-2. Este pequeño interruptor automático protege el circuito contra cortocircuitos y sobrecargas de corriente. Su exclusivo indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su tira verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento posterior. Su mecanismo de cierre rápido independiente del funcionamiento manual mejora su vida útil. Tiene una resistencia eléctrica que va hasta 10000 ciclos y una resistencia mecánica que va hasta 20000 ciclos. La tensión de aislamiento nominal Ui es de 500 VCA. Su clase de limitación 3 (de acuerdo con la norma EN/IEC60898-1) mejora el coste de la protección contra circuitos aguas abajo. El producto puede encliquetarse en un riel DIN. Su anchura es de 6 parcelas de 9mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es el blanco (RAL9003). Las dimensiones son (An) 54 mm x (Al) 85 mm x (Pr) 78,5 mm. El peso es de 0,375 kg. Tiene un grado de protección IP20 (según IEC/EN 60529) en sus terminales. La temperatura de funcionamiento es de -35 °C a 70 °C. La temperatura de almacenamiento es de -40 °C a 85 °C.

Características básicas

Objeto Magnetotérmico
Normas EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Par de apriete 2 Nm
Paso 6 de 9mm
Grado de contaminación 3 de acuerdo con IEC 60947-1 , EN 60947-2
Color básico Blanco
Tipo de carril DIN
Tropicalización 2 de acuerdo con IEC 60068-1
Tipo de control Maneta
Nº de polos 3
Montaje Fijo
Tipo de red CA, CC
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Color Blanco
Intensidad 10 A
Garantía 18 meses
Conformidad con RoHS SI
Curva de disparo C
Categoría de sobretensión IV
Temperatura de trabajo -35.00 ~ 70.00 °C

Características detalladas

Profundidad de instalación 44.5 mm
Frecuencia 50 ~60 Hz
Ancho en número de espacios modulares 3
Tensión de aislamiento nominal Ui 500 V
Número de polos (total) 3
Número de polos protegidos 3
Poder de corte asignado Icn según EN 60898 a 10 kA
Equipos adicionales posibles Sí
Poder de corte asignado Icu según EN 60947-2 15 kA
Resistencia a picos de tensión asignada (Uimp 6 kV
Grado de protección (IP) IP20
Corriente nominal 10 A
Tensión nominal 400 V
Curva de disparo C
Acoplamiento de conductor neutro No
Tipo de tensión CA/CC
Montaje empotrado No
Protección contra explosiones No
Sección de conductor conectable sólido 1 ~25 mm²
Categoría de sobretensión 4
Temperatura ambiente durante el funcionamient -35 ~70 °C
Clase de limitación de energía 3
Sección de conductor conectable 1 ~16 mm²
Grado de contaminación 3
Pérdida de potencia 2.3 W

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,09 x 0,07 x 0,05 (m)
  • Volumen: 0,00 m3
  • Peso: 0,33 kg

Embalaje 2

  • Cantidad mínima embalaje: 4
  • Cantidad máxima embalaje: 4
  • Medidas: 0,22 x 0,10 x 0,08 (m)
  • Volumen: 0,00 m3
  • Peso: 1,39 kg

Embalaje 3

  • Cantidad mínima embalaje: 44
  • Cantidad máxima embalaje: 44
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 15,77 kg
