Cod. 0160949   EAN 3606480084232 GAMA: Acti9 iC60

SCHNEIDER ELECTRIC

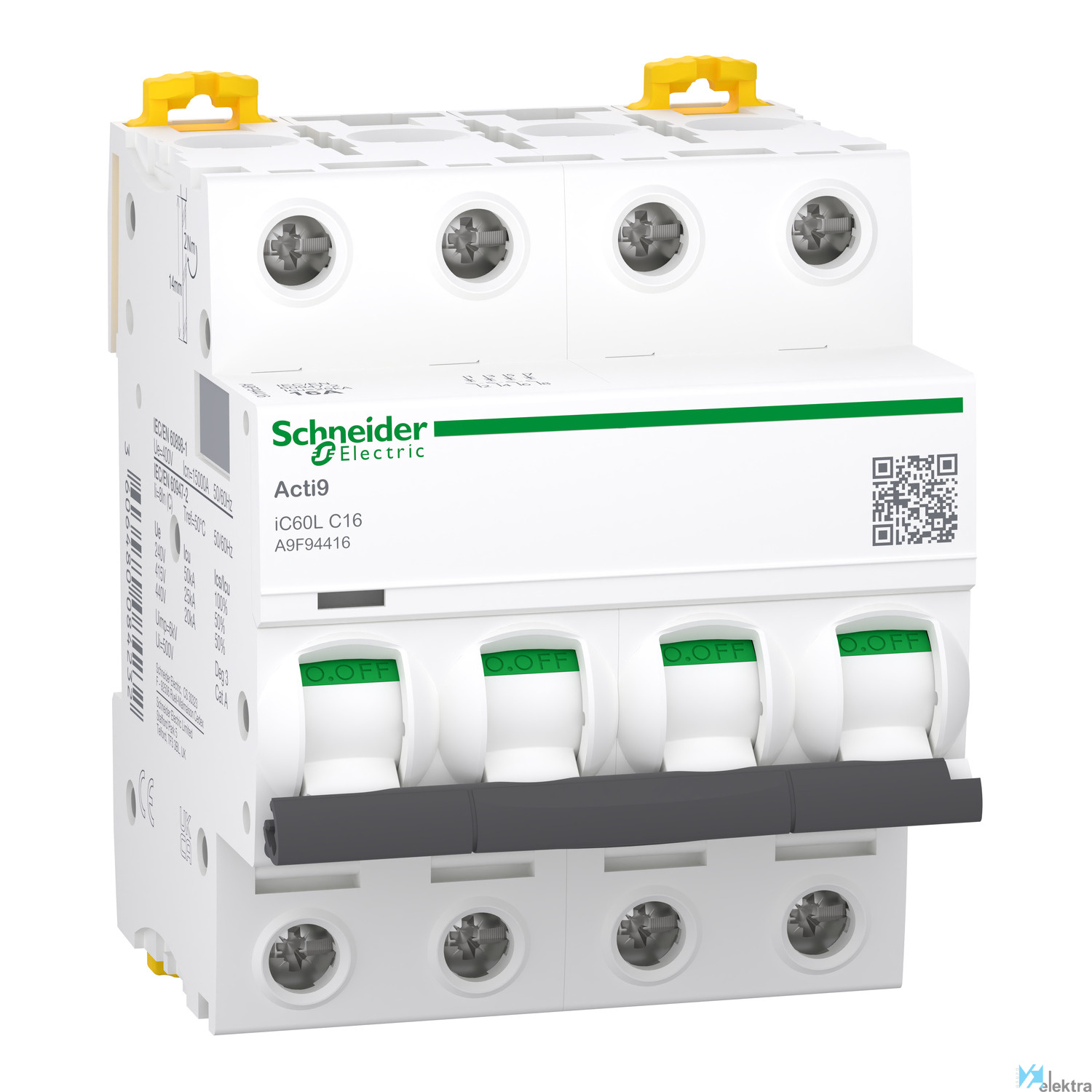

SCHNEIDER A9F94416 Interruptor iC60L 4P 16A C

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

769,01€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Idoneidad para el aislamiento industrial según la norma IEC/EN 60947-2
  • Combinación de protección contra cortocircuitos y sobrecargas
  • Sistema Visitrip para la detección rápida de anomalías para tiempos de reparación más cortos
  • Sistema VisiSafe para mejorar la seguridad en la protección de circuitos
  • Posibilidad de añadir auxiliares, dispositivos de supervisión remota y de corriente residual (Vigi)

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Acti9 iC60

SCHNEIDER A9F94416 Interruptor iC60L 4P 16A C

Magnetotérmico, Acti9 iC60L, 4P, 16 A, C curva, 15000 A (IEC 60898-1), 25 kA (IEC 60947-2)

Este Acti 9 iC60L es un interruptor automático en miniatura de baja tensión (MCB). Posee 4P con 4 polos protegidos, curva de disparo de corriente nominal de 16 A y C. La capacidad nominal de corte de cortocircuito llega a 50 kA a 220 V CA hasta 240 V CA conforme a la norma EN/IEC 60947-2 y 15000 A a 400 V CA conforme a la norma EN/IEC 60898-1. Cumple tanto la norma industrial EN/IEC 60898-1 como la norma residencial EN/IEC 60947-2. Este pequeño interruptor automático sirve para proteger contra cortocircuitos y sobrecargas de corriente en todas las aplicaciones. Su exclusivo indicador VisiTrip reduce el tiempo de intervención al mostrar el circuito defectuoso. Su tira verde VisiSafe garantiza la apertura física de los contactos para permitir el mantenimiento aguas abajo. Su mecanismo de cierre rápido, independiente del funcionamiento manual, mejora su vida útil. Tiene una resistencia eléctrica de hasta 10000 ciclos y una resistencia mecánica de hasta 20000 ciclos. La tensión nominal de aislamiento Ui es de 500 V CA. Su clase de limitación 3 (de acuerdo con EN/IEC60898-1) mejora el coste de la protección del circuito aguas abajo. Puede montarse en un segmento DIN. Su ancho es de 8 partes de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es el blanco (RAL9003). Las dimensiones son (An.) 72mm x (Alt.) 85mm x (Prof.) 78,5mm. El peso es de 0,5kg. De acuerdo con la norma IEC 60529, el grado de protección es IP20 y IP40 en carcasa. La temperatura de funcionamiento es de -35 °C a 70 °C. La temperatura de almacenamiento es de -40 °C a 85 °C.

Características básicas

Objeto Magnetotérmico
Normas EN 60898-1, EN 60947-2, IEC 60898-1, IEC 60947-2
Par de apriete 2 Nm
Paso 8 de 9mm
Grado de contaminación 3 de acuerdo con IEC 60947-1 , EN 60947-2
Color básico Blanco
Tipo de carril DIN
Tropicalización 2 de acuerdo con IEC 60068-1
Tipo de control Maneta
Nº de polos 4
Montaje Fijo
Tipo de red CA, CC
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Color Blanco
Intensidad 16 A
Garantía 18 meses
Conformidad con RoHS SI
Curva de disparo C
Categoría de sobretensión IV
Temperatura de trabajo -35.00 ~ 70.00 °C

Características detalladas

Profundidad de instalación 44.5 mm
Frecuencia 50 ~60 Hz
Tensión de aislamiento nominal Ui 500 V
Número de polos (total) 4
Ancho en número de espacios modulares 4
Número de polos protegidos 4
Poder de corte asignado Icn según EN 60898 a 15 kA
Equipos adicionales posibles Sí
Poder de corte asignado Icu según EN 60947-2 25 kA
Resistencia a picos de tensión asignada (Uimp 6 kV
Grado de protección (IP) IP20
Corriente nominal 16 A
Tensión nominal 400 V
Curva de disparo C
Acoplamiento de conductor neutro No
Montaje empotrado No
Tipo de tensión CA/CC
Protección contra explosiones No
Sección de conductor conectable sólido 1 ~25 mm²
Categoría de sobretensión 4
Clase de limitación de energía 3
Temperatura ambiente durante el funcionamient -35 ~70 °C
Sección de conductor conectable 1 ~16 mm²
Grado de contaminación 3
Pérdida de potencia 2.4 W

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,10 x 0,07 x 0,08 (m)
  • Volumen: 0,00 m3
  • Peso: 0,44 kg

Embalaje 2

  • Cantidad mínima embalaje: 3
  • Cantidad máxima embalaje: 3
  • Medidas: 0,23 x 0,10 x 0,08 (m)
  • Volumen: 0,00 m3
  • Peso: 1,39 kg

Embalaje 3

  • Cantidad mínima embalaje: 33
  • Cantidad máxima embalaje: 33
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 15,72 kg
