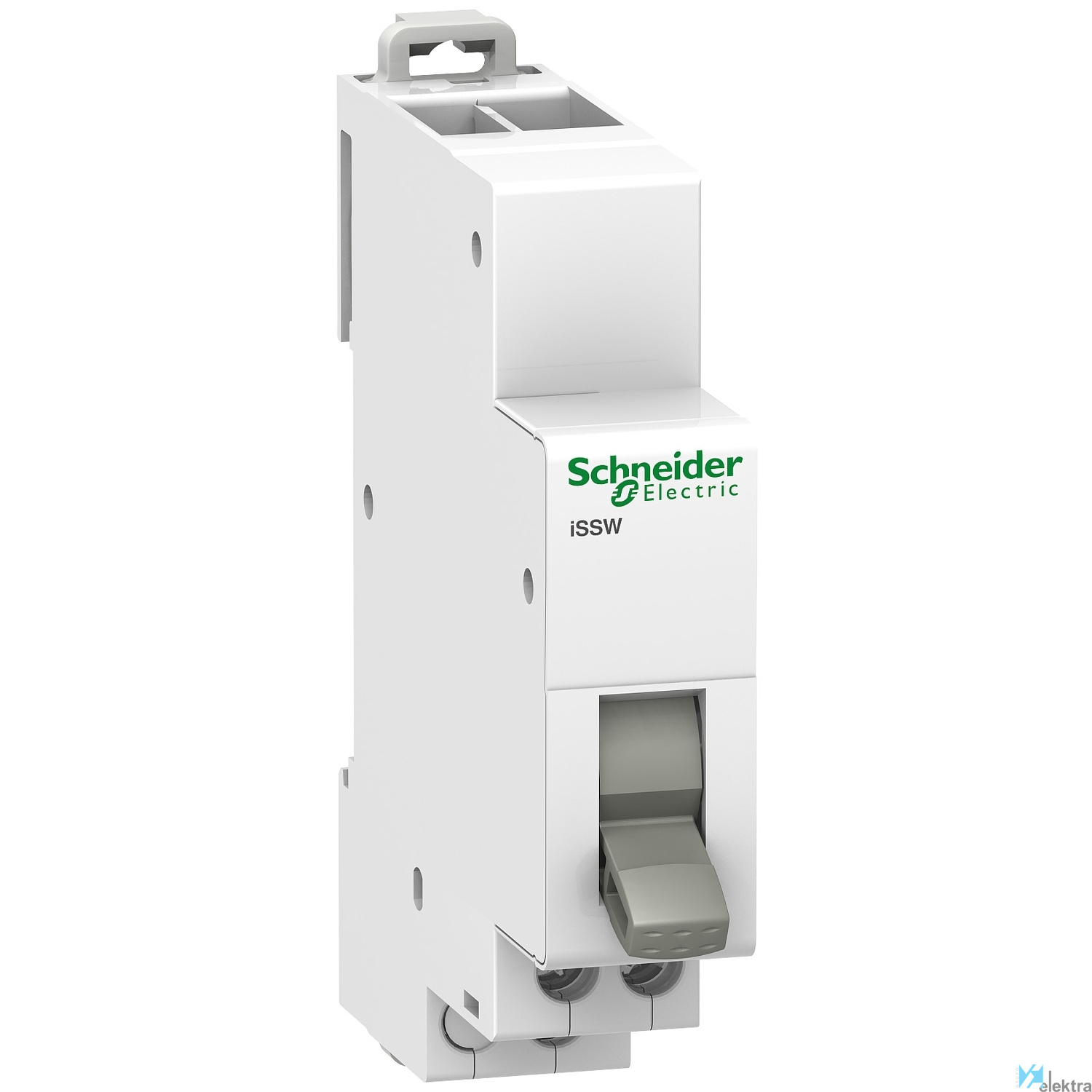

SCHNEIDER A9E18073 Conmutador CM 3 posiciones

GAMA: Acti 9 iSSW

SCHNEIDER A9E18073 Conmutador CM 3 posiciones

Conmutador, Acti9 iSSW, 3 posiciones, 1 inversor, 20 A, 250VAC

Este Acti9 iSSW es un interruptor lineal utilizado para el control manual de circuitos eléctricos. Es un interruptor de 3 posiciones con 1 contacto de cambio (1 C/A). La pared separada por fases puede dividirse para permitir el paso de todos los tipos de barras de distribución com. Viene con terminales escalonados para simplificar la conexión. El par de apriete de la conexión es de 1 N.m para el destornillador PZ1. La tensión de funcionamiento nominal del Ue es de 250 VCA. La corriente operativa con clasificación Ie es de 20A. La frecuencia de funcionamiento es de 50 Hz. La conexión permite cables rígidos de cobre desde 0.5mm² mínimo a 2x2.5mm² máximo. La conexión permite cables de cobre flexibles o con férula desde 0.5mm² mínimo a 2x2.5mm2 máximo. El número de ciclos de apertura y cierre (O-C) es 30000. La resistencia es 30000 operaciones con la categoría de corriente AC22 bajo cos phi=0.8. La anchura de los pasos de 9mm es 2. Las dimensiones son (An.) 18mm x (Alt.) 82mm x (Prof.) 75mm. El grado de contaminación es 3. La tropicalización es el tratamiento 2 (humedad relativa del 95% a 55°C). La temperatura de funcionamiento es de -20°C a +50°C. La temperatura de almacenamiento es de -40°C a +70°C. Cumple con las normas IEC 60669-1 y IEC 60947-5-1.
