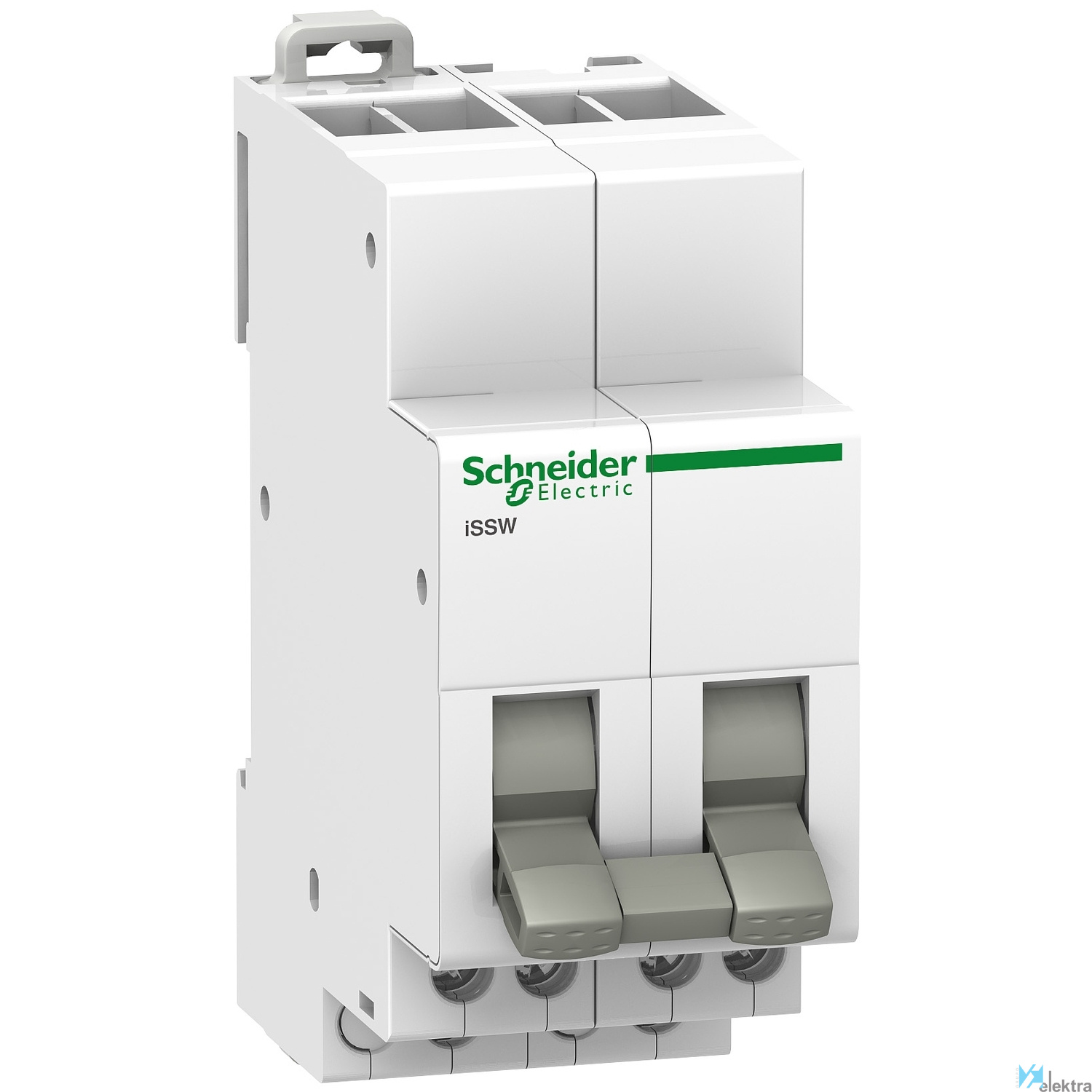

SCHNEIDER A9E18074 Conmutador CM 3 posiciones

GAMA: Acti 9 iSSW

SCHNEIDER A9E18074 Conmutador CM 3 posiciones

Conmutador; Acti9 iSSW; 3 posiciones; 2 inversores; 20 A; 250VAC

Este Acti9 iSSW es un interruptor lineal utilizado para el control manual de circuitos eléctricos. Es un interruptor de 3 posiciones con 2 contactos de cambio (2 C/A). La pared separada por fases puede dividirse para permitir que todos los tipos de barras colectoras com pasen a través de ella. Viene con terminales escalonados para simplificar la conexión. El par de apriete de la conexión es de 1 N.m para el tipo de destornillador PZ1. La tensión de funcionamiento nominal Ue es de 250 V CA. La corriente de funcionamiento nominal Ie es de 20A. La frecuencia de funcionamiento es de 50Hz. La conexión permite cables rígidos de cobre de 0,5 mm² como mínimo a 2 x 2,5 mm² como máximo. La conexión permite cables de cobre flexibles o con ferrule de 0.5mm2 mínimo a 2x2.5mm² máximo. El número de ciclos de apertura y cierre (O-C) es 30000. La resistencia es 30000 operaciones con la categoría actual AC22 bajo cos phi=0.8. La anchura en pasos de 9 mm es de 4. Las dimensiones son (An.) 36mm x (Alt.) 82mm x (Prof.) 75mm. El grado de contaminación es 3. La tropicalización es el tratamiento 2 (humedad relativa 95% a 55°C). La temperatura de funcionamiento es de -20°C a +50°C. La temperatura de almacenamiento oscila entre -40°C y +70°C. Cumple con los estándares IEC 6094760669-1 e IEC -5-1.
