0363939 SCHNEIDER LC2D40AB7 INV. EVER 3P AC3 40A 24VCA-50/
0363939 SCHNEIDER LC2D40AB7 INV. EVER 3P AC3 40A 24VCA-50/
  • Control de Potencia y Señalización
  • APARAMENTA DE CONTROL Y POTENCIA
  • CONTACTOR INDUSTRIAL
Cod. 0363939   EAN 3389119409476 GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

SCHNEIDER ELECTRIC

SCHNEIDER LC2D40AB7 INV. EVER 3P AC3 40A 24VCA-50/

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

803,00€



Impuestos no incluidos.

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: TeSys D, TeSys Deca Control – tallas 1, 2 y 3

SCHNEIDER LC2D40AB7 INV. EVER 3P AC3 40A 24VCA-50/

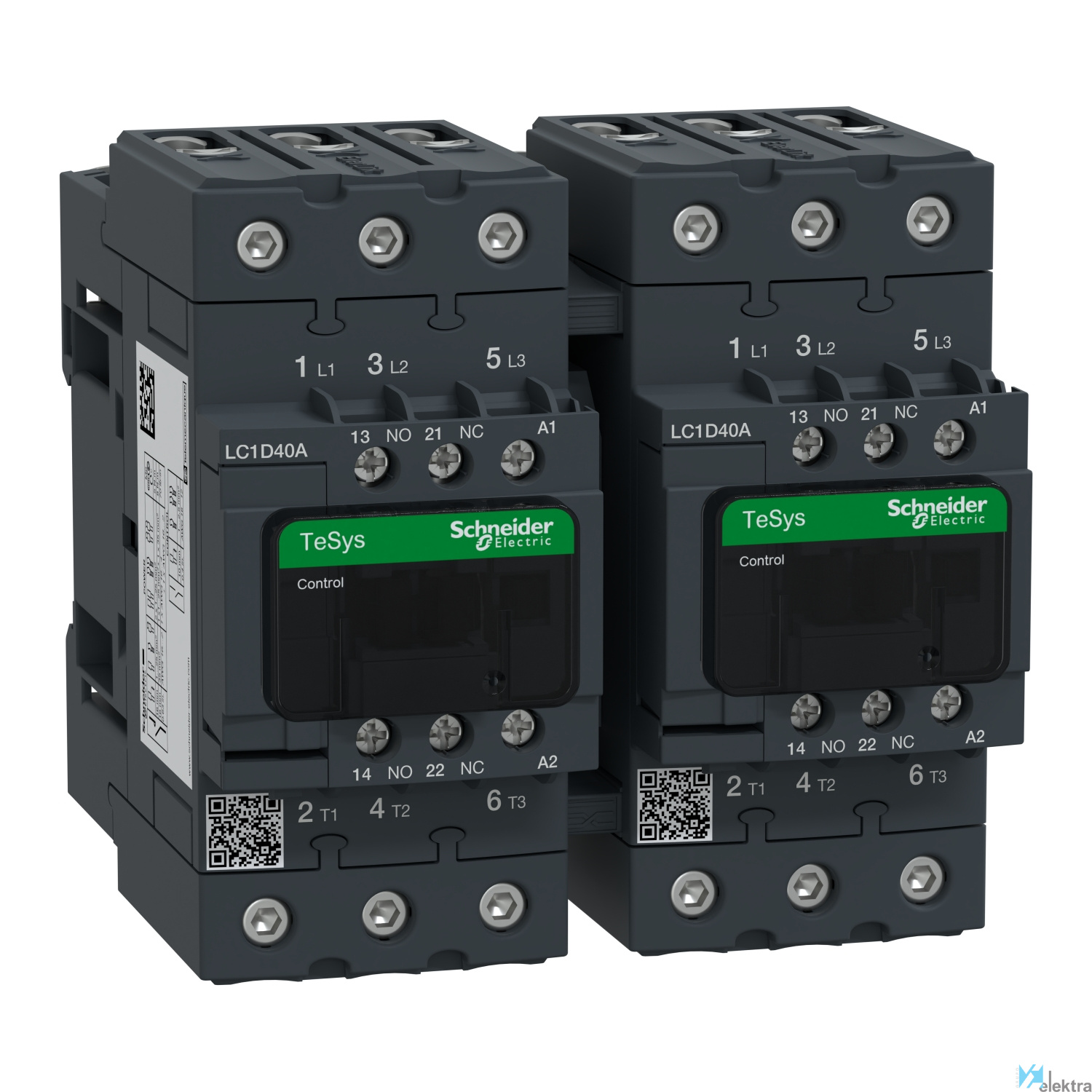

Inversor Tesys D - 3P(3 NA) - AC-3 - <= 440 V 40 A - 24 V CA bobina

Contactor inversor TeSys Deca, de 3 polos (3NO), para aplicaciones de control motor de hasta 40 A/440 V CA-3/3e (18,5 kW/400 V). Proporciona bobinas de CA de 24 V 50/60 Hz, contactos auxiliares integrados 2NO+2NC (contactos de espejo NC), conexión de alimentación por conectores de tornillo EverLink BTR, control por terminales de abrazadera de tornillo. Para velocidades de operación hasta 3600 ciclos/hora y entornos hasta 60 °C, proporciona alta confiabilidad y durabilidad. Compacto (119 mm de ancho), montaje en carril DIN o fijación por tornillos. Con conexiones de alimentación invertida precableadas, enclavamiento mecánico (sin enclavamiento eléctrico). Certificado según múltiples normas (IEC, UL, CSA, CCC, EAC, Marine).

Características básicas

Objeto Contactor de inversión
Tensión <= 690 V CA 25...400 Hz para circuito de alimentación. <= 300 V CC para circuito de alimentación
Capacidad de corte 800 A a 440 V para circuito de alimentación conforme con IEC 60947
Durabilidad eléctrica 1.5 Mciclos 40 A AC-3 en Ue <= 440 V. 1.4 Mciclos 60 A AC-1 en Ue <= 440 V
Endurancia mecánica 6 Mciclos
Intensidad 40 A (<= 60 °C) a <= 440 V CA AC-3 para circuito de alimentación. 60 A (<= 60 °C) a <= 440 V CA AC-1
Potencia de motor 11 kW a 220...230 V CA 50/60 Hz. 22 kW a 500 V CA 50/60 Hz. 30 kW a 660...690 V CA 50/60 Hz. 18.5 kW
Nº de polos 3P
Par de apriete Circuito de control : 1.7 N.m - Circuito de alimentación : 8 N.m
Temperatura de trabajo -5.00 ~ 60.00 °C
Tensión de aislamiento 600.00 ~ 690.00 V
Tipo de control CA 50/60 Hz
Tratamiento TH conforme con IEC 60068-2-30
Alto 122 mm
Ancho 119 mm
Profundidad 120 mm
Peso 1.87 kg
Altitud de trabajo 3000 m sin reducción temperatura
Montaje Placa. Carril
Categoría de empleo AC-1. AC-3
Categoría de sobretensión III
Resistencia al fuego 850 °C conforme con IEC 60695-2-1. V1 conforme con UL 94.
Grado de contaminación 3
Normas UL 508. CSA C22.2 No 14. EN 60947-4-1. EN 60947-5-1. IEC 60947-4-1. IEC 60947-5-1
Certificaciones CCC. CSA. GOST. UL

Características detalladas

Tipo de conexión del circuito de corriente pr Conexión roscada
Potencia de funcionamiento nominal en CA-3, 4 18.5 kW
Tipo de conexión eléctrica para circuitos aux Conexión roscada
Tipo de tensión de funcionamiento AC
Potencia asignada de empleo NEMA 22.4 kW
Corriente de funcionamiento nominal Ie en CA- 40 A
Tipo de tensión de accionamiento AC
Altura 122 mm
Grado de protección (IP) IP20
Anchura 119 mm
Voltaje nominal de suministro piloto piloto p 24 V
Montaje en carril posible Sí
Número de contactos normalmente abiertos como 3
Número de contactos auxiliares normalmente ce 1
Número de contactos auxiliares normalmente ab 1
Voltaje de funcionamiento a 50 Hz CA 440 V
Profundidad 120 mm
Voltaje de funcionamiento a 60 Hz CA 440 V
Función Contactor de inversión
Grado de protección (NEMA) Otros

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,20 x 0,16 x 0,14 (m)
  • Volumen: 0,00 m3
  • Peso: 2,08 kg

Embalaje 2

  • Cantidad mínima embalaje: 4
  • Cantidad máxima embalaje: 4
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 8,79 kg
