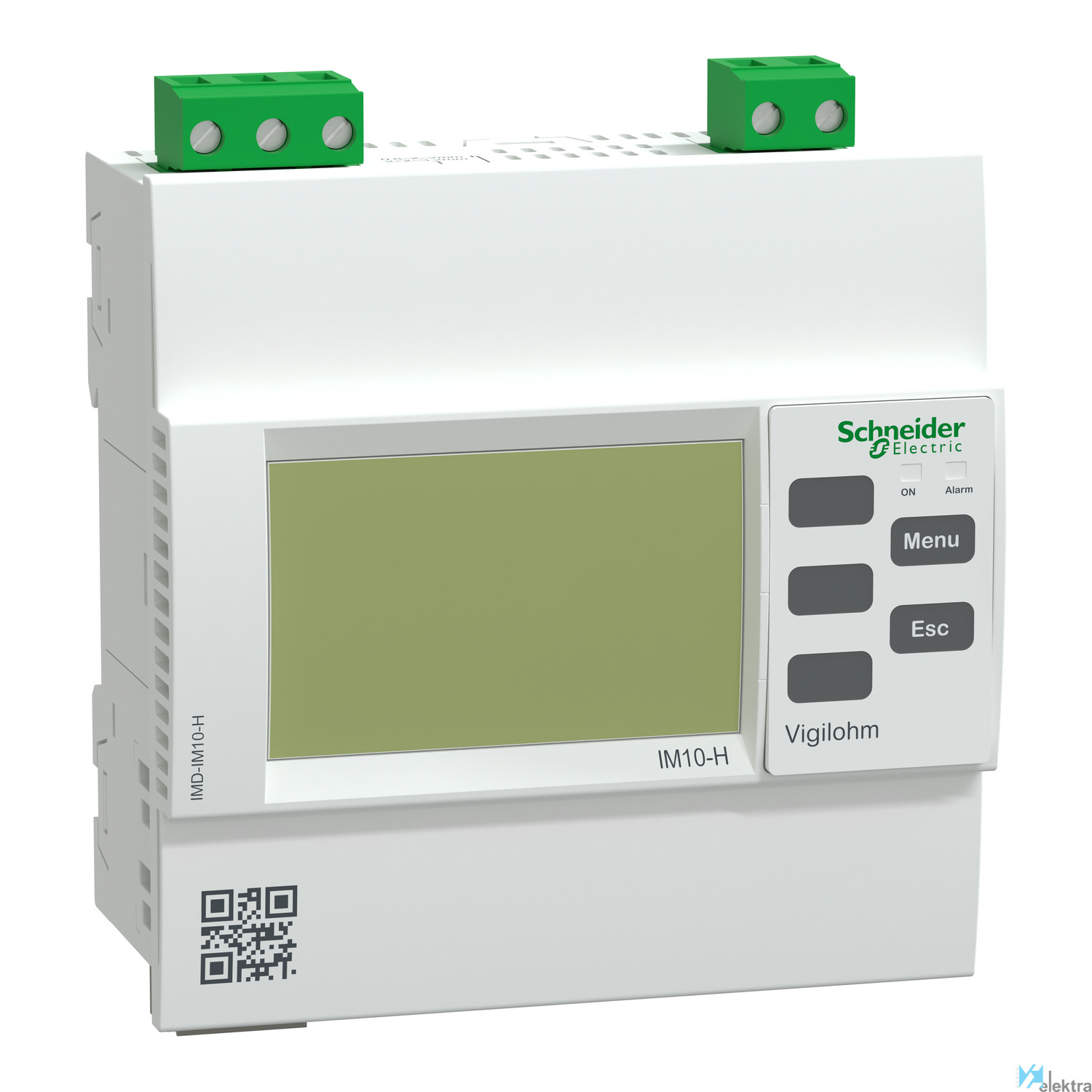

SCHNEIDER IMD-IM10-H Vigilohm IM10-H

GAMA: Vigilohm Insulation Monitoring Devices

SCHNEIDER IMD-IM10-H Vigilohm IM10-H

IM10-H -Vigilohm - controlador de aislamiento permanente - 110-230VCA - hospital

Este dispositivo pertenece a la gama Vigilohm diseñado para monitorear redes eléctricas no conectadas a tierra/IT, de acuerdo con las normas de instalación y productos. De acuerdo con las normas IEC, es obligatorio equipar las instalaciones médicas de TI con Dispositivos de Monitoreo de Aislamiento (IMD). Este dispositivo está dedicado a monitorear sistemas de TI médicos de CA, CC y ACDC. Mide la resistencia del aislamiento del sistema inyectando una corriente de CA de baja frecuencia entre la red y la tierra. La configuración se establecerá de acuerdo con las normas médicas, desde la parte frontal del dispositivo, a través de la pantalla de HMI. Los ajustes están relacionados con umbrales de alarma de aislamiento de 50 kilohmios a 500 kilohmios. Monitorea redes de hasta 230 V CA, 230 V CC, en arquitectura de TI médica. La pantalla en blanco y negro puede mostrar la resistencia del aislamiento de 100 ohmios a 10 megaohmios. La prueba automática comienza automáticamente cada 5 horas y según demanda. En caso de que la resistencia de aislamiento del sistema caiga por debajo del umbral establecido, lo que significa que ocurrió una falla a tierra, se activa una alarma a través del relé de salida IMD en 4 segundos. Una vez que no se monitorea ninguna falla, la alarma se desactiva, el relé de alarma vuelve a ser normal. El dispositivo puede ser alimentado por una fuente de 110VAC a 230VAC o una fuente de 125VDC a 250VDC, todas con una tolerancia de más o menos 15%. Este producto se puede instalar en riel DIN o empotrado. La protección de entrada frontal es IP52, IP20 posterior y categoría de sobretensión III.
