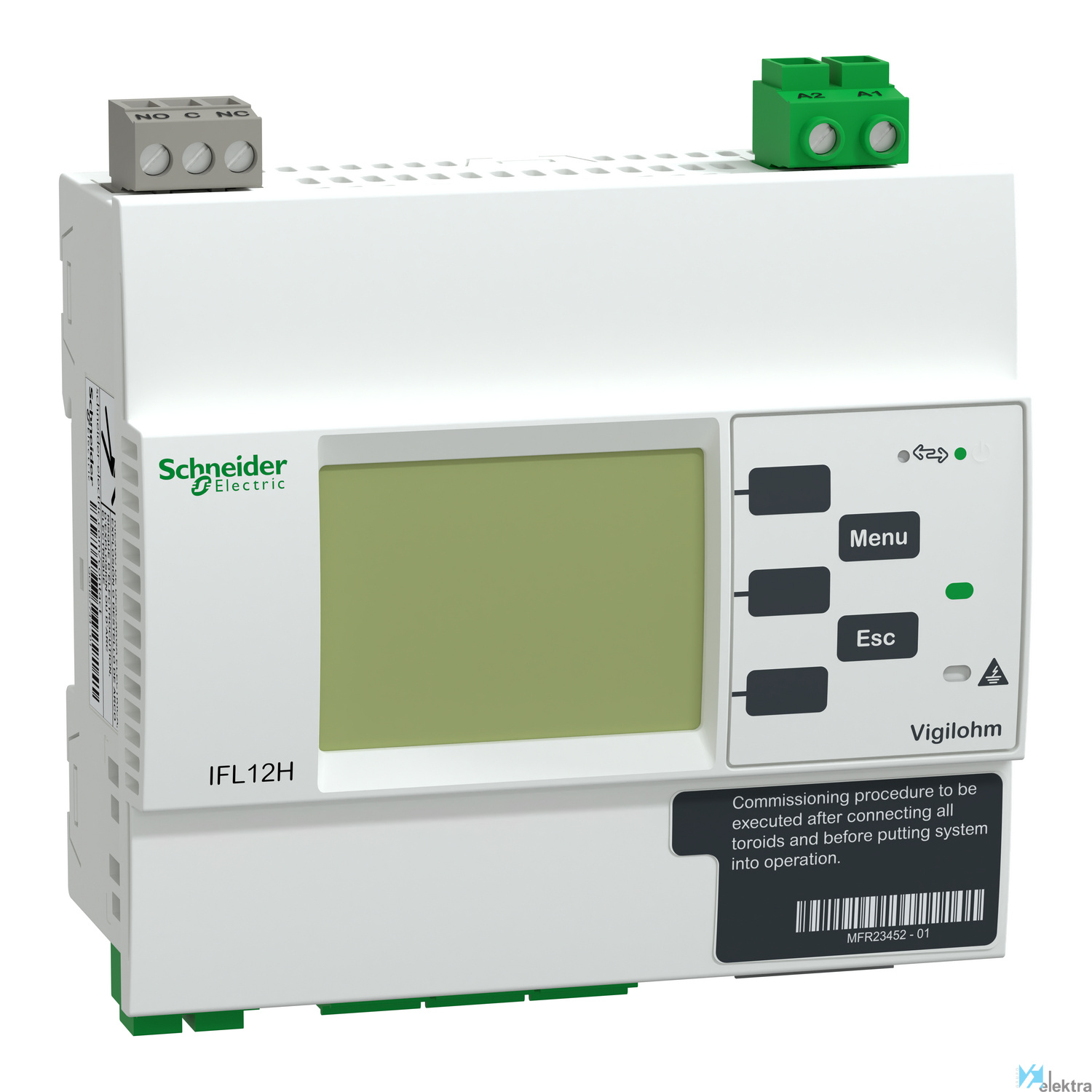

SCHNEIDER IMDIFL12H Localizador IFL12 para Sector

GAMA: Vigilohm Insulation Monitoring Devices

SCHNEIDER IMDIFL12H Localizador IFL12 para Sector

LOCALIZACIÓN DE FALLOS DE 12 CANALES CON HOSPITAL MODBUS - 110-230 VCA - 125/250 VCC

Este dispositivo pertenece a la gama Vigilohm diseñado para monitorear redes eléctricas no conectadas a tierra/IT a nivel del alimentador, de acuerdo con las normas de instalación y productos Esta ubicación de fallo de aislamiento sólo es posible cuando está asociado a IM400 20-H. Este dispositivo está dedicado a monitorear 12 alimentadores, CA, CC y ACDC, hasta 1000V con el adaptador de voltaje, IFL12VA1T. Mide la resistencia de aislamiento y la capacidad de fuga por alimentador. La configuración se establece desde la parte frontal del dispositivo, a través de la pantalla de HMI o desde el puerto de comunicaciones. Los ajustes principales están relacionados con umbrales de alarma, nombre de canal, tipo de toroide (tipo Vigilohm u otros compatibles), tiempo de filtrado. Por alimentador, muestra resistencia de aislamiento de 100 ohmios a 250 kilohmios y capacidad de fuga de 1 a 15 microfaros. La prueba automática comienza automáticamente cada 5 horas y según demanda. En caso de que la resistencia de aislamiento caiga por debajo del umbral establecido, se activará una alarma a través del relé de salida IFL, HMI y puerto de comunicación. Una vez que no se monitorea ninguna falla, la alarma se desactiva, el relé de alarma vuelve a ser normal. El dispositivo puede ser alimentado por una fuente de 110VAC a 440VAC o una fuente de 110VDC a 440VDC, todas con una tolerancia de más o menos 15%.
