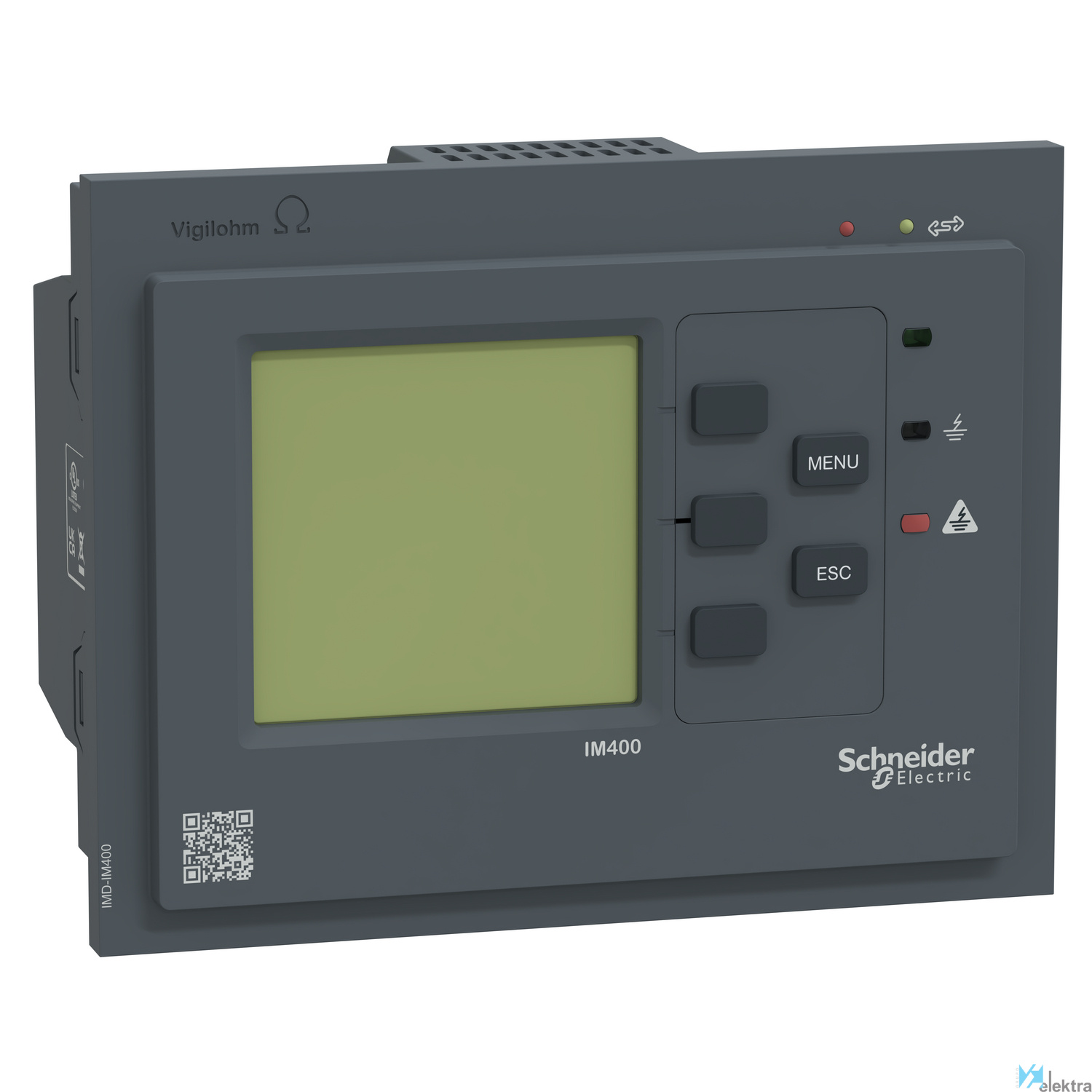

SCHNEIDER IMD-IM400 Vigilohm IM400

GAMA: Vigilohm Insulation Monitoring Devices

SCHNEIDER IMD-IM400 Vigilohm IM400

IM400 - Vigilohm - controlador de aislamiento permanente - 100-440 VCA

Este dispositivo pertenece a la gama Vigilohm diseñado para monitorear redes eléctricas no conectadas a tierra/IT, de acuerdo con las normas de instalación y productos. De acuerdo con las normas, se recomienda equipar sus sistemas con dispositivos de monitoreo de aislamiento (IMD). Este dispositivo está dedicado a monitorear sistemas de CA, CC y ACDC grandes y perturbados. Mide la resistencia de aislamiento del sistema al inyectar una corriente de CA de baja frecuencia entre la red y la tierra. La configuración se establecerá según la instalación. Los ajustes están disponibles en la parte frontal del dispositivo, a través de la pantalla HMI, o desde el puerto de comunicaciones. Los ajustes están relacionados con el tipo de red, los umbrales de alarma y prealarma, el retraso de alarma de 0 a 7200 segundos y otros están disponibles. Monitorea redes de hasta 830 VCA cuando se conecta a neutro, 480 V cuando se conecta a línea y 480 VCC, con hasta 500 microfaros. La pantalla en blanco y negro muestra la resistencia al aislamiento de 10 ohmios a 10 megohmios, capacidad y fallas temporales. La prueba automática comienza automáticamente cada 5 horas y según demanda. En caso de que la resistencia de aislamiento del sistema caiga por debajo del umbral establecido, lo que significa que se produjo una falla a tierra, se activa una alarma a través del relé de salida IMD. Una vez que no se monitorea ninguna falla, la alarma se desactiva, el relé de alarma vuelve a ser normal. El dispositivo puede ser alimentado por una fuente de 110VAC a 440VAC o una fuente de 110VDC a 440VDC, todas con una tolerancia de más o menos 15%. Este producto se instala empotrado, por ejemplo, una puerta de la carcasa. La protección de la entrada frontal es IP5, IP20 posterior y sobretensión 300 V categoría III. El dispositivo de monitoreo está equipado con un puerto de comunicación RS485, protocolo Modbus.
