SCHNEIDER IMDMFLK1 Vigilohm Kit M?il de localizaci

GAMA: Vigilohm Insulation Monitoring Devices

SCHNEIDER IMDMFLK1 Vigilohm Kit M?il de localizaci

Kit de localización móvil, Vigilohm MLF, para encontrar fallos de aislamiento, con IM400 y sondas, 1 canal

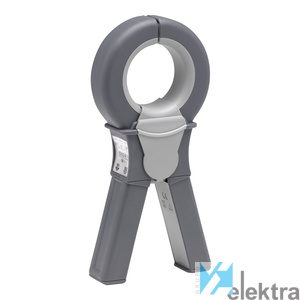

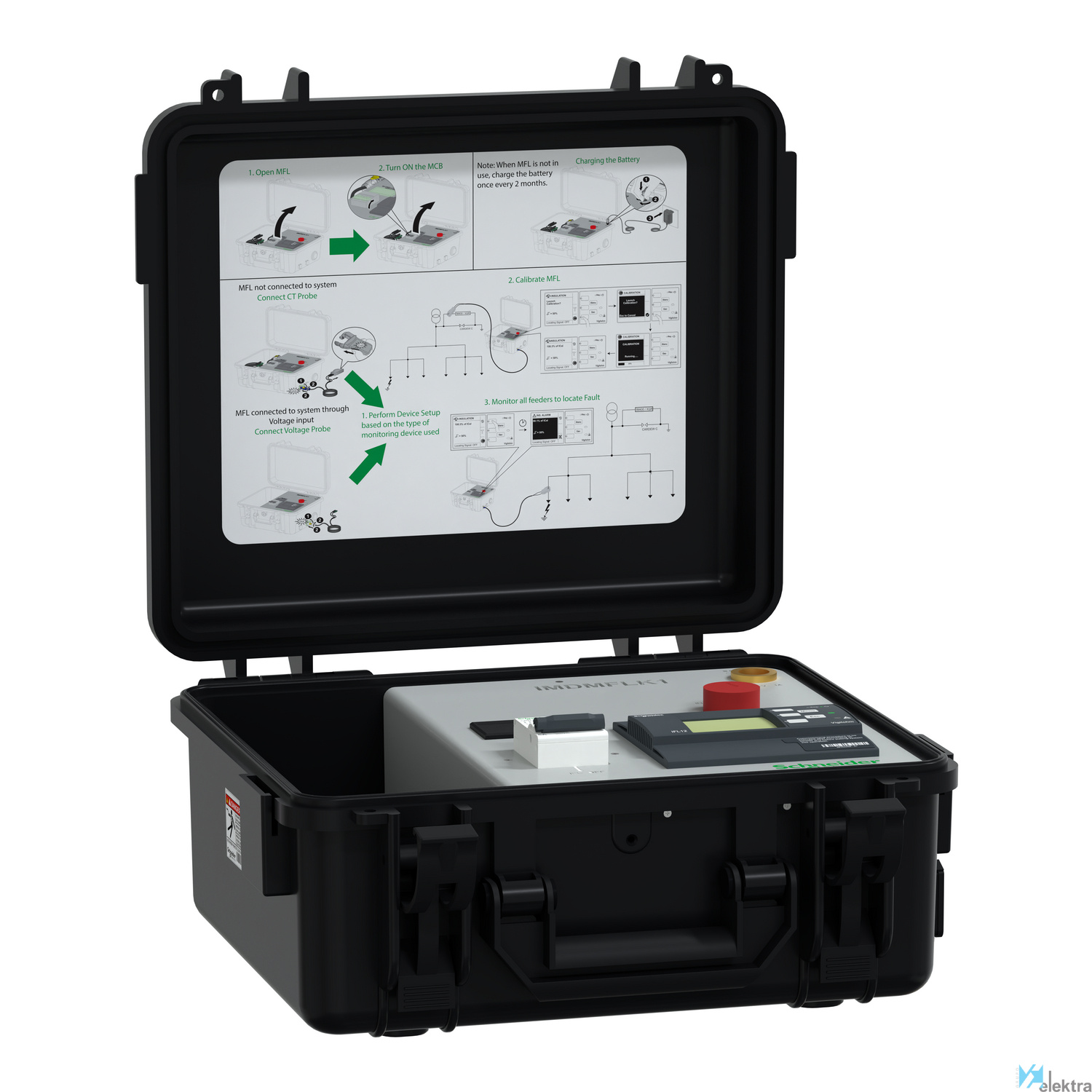

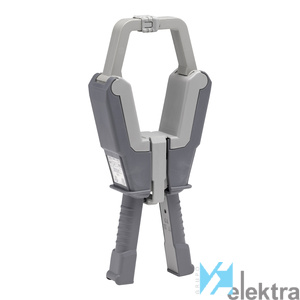

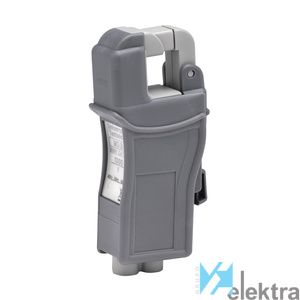

El kit móvil VigilOhm ha sido diseñado para supervisar e identificar los fallos de aislamiento permanentes en las redes eléctricas subterráneas/IT, desde el alimentador principal hasta el nivel de carga. Este localizador de fallos móvil está compuesto de una cartera de 7 kg que contiene una batería de 24 horas de autonomía, un localizador de fallos móvil, una pantalla de visualización, un cable de conexión y carga para las sondas dedicadas y un interruptor de encendido y apagado. El kit funciona en conexión con cualquiera de sus tres sondas de supervisión de aislamiento dedicadas (IMDCP15, IMDCP50 e IMDCP100) y requiere la señal que envía la CPI IM400. El kit necesita que una de esas sondas esté conectada para tener la capacidad de medir y mostrar la resistencia y capacitancia de la carga que se va a supervisar. La calibración se realiza comenzando desde el alimentador con fallo y tarda 45 segundos, mientras que las demás mediciones se realizan en menos de 20 segundos, ya sea en un cable o en la carga final. Las tres sondas disponibles se han diseñado para ofrecer versatilidad y permitir al usuario elegir la solución más adecuada para su red de puesta a tierra IT. El kit es lo bastante manejable y fácil de transportar como para utilizarlo en diferentes instalaciones, ya sea con cable de corta o larga distancia y si se trata tanto de una instalación de puesta a tierra IT simple como compleja. Para garantizar la veracidad del valor medido, tenga en cuenta que la sonda y el kit IMDMFLK1 requieren la señal que envía una CPI IM400. Permite supervisar una red con una capacitancia máxima de 20 µF y una entrada de tensión inferior a 1000 V CA/CC si no está conectada a la red o inferior a 440 V CA/CC si está conectada a la red. La batería proporciona una autonomía de 24 horas para una carga de 7 horas con una alimentación auxiliar de 24 V CC y un consumo de 4 W. El kit de supervisión de aislamiento pesa 7 kg y tiene unas dimensiones de 340 mm de largo, 315 mm de alto y 160 mm de ancho. La temperatura de funcionamiento es de -20°C a 45 °C y el dispositivo puede tolerar hasta el 95 % de la humedad no condensada. La temperatura de almacenamiento es de -20°C a 60 °C y el kit puede soportar una altitud máxima de 3000 m. La cartera es negra, mientras que el localizador de fallos es gris y muestra el valor a través de una pantalla LCD. El kit IMDMFLK1 cuenta con las certificaciones IEC 61010-1, IEC 61010-2 y EN 61326 y se trata de un dispositivo de Categoría III con un grado de contaminación de 2. Para utilizar el kit correctamente, se tuvo que detectar antes un fallo permanente a través de una IFL o CPI IM400, si está presente. A continuación, el kit debe calibrarse en el alimentador donde se ha detectado el fallo en 40 segundos y luego los subalimentadores pueden supervisarse de forma independiente en 20 segundos. En general, el kit de localización de fallos móvil VigilOhm está formado por tres toroides de medición y la cartera del localizador de fallos de aislamiento. Y permita la ubicación efectiva del fallo de aislamiento independientemente de la complejidad de su sistema de puesta a tierra IT. Este kit está adaptado para redes de puesta a tierra IT de corta o larga distancia, complejas o simples, y permite al usuario administrar tantos alimentadores como sea necesario.
