0646718 SCHNEIDER A9P54725 Acti9 IC40N 3PN C 25A 6000A/10K
0646718 SCHNEIDER A9P54725 Acti9 IC40N 3PN C 25A 6000A/10K
  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN MODULAR
Cod. 0646718   EAN 3606481326164 GAMA: Acti9 iC40

SCHNEIDER ELECTRIC

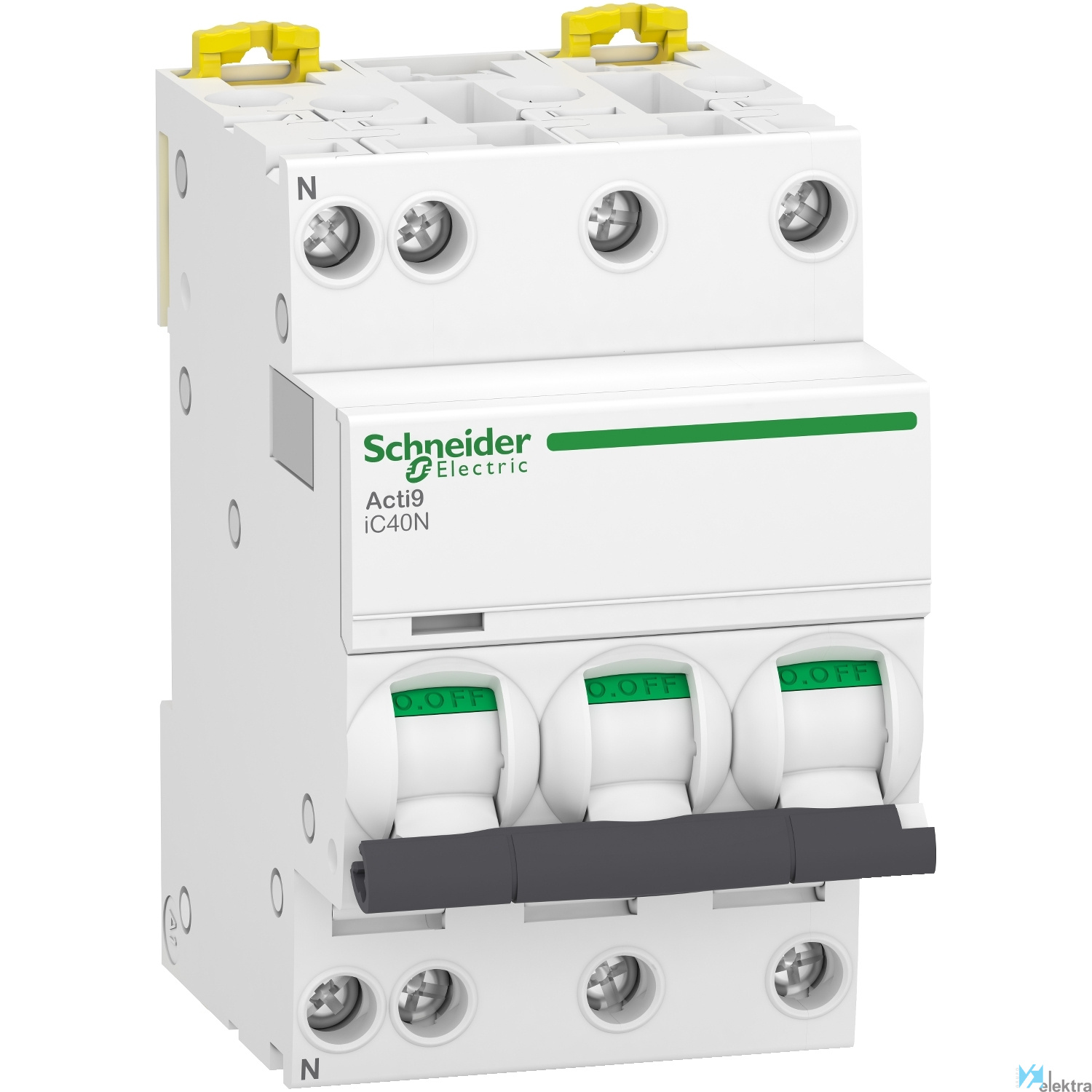

SCHNEIDER A9P54725 Acti9 IC40N 3PN C 25A 6000A/10K

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

270,93€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Ahorra espacio en tu cuadro eléctrico
  • Combinación de protección contra cortocircuitos y sobrecargas
  • Sistema Visitrip para la detección rápida de anomalías para tiempos de reparación más cortos
  • Sistema VisiSafe para mejorar la seguridad en la protección de circuitos
  • Posibilidad de añadir auxiliares, dispositivos de supervisión remota y de corriente residual (Vigi)

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Acti9 iC40

SCHNEIDER A9P54725 Acti9 IC40N 3PN C 25A 6000A/10K

Magnetotérmico, Acti9 iC40N, 3P+N, 25 A, C curva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)

Este producto Acti 9 iC40N es un interruptor automático de baja tensión en miniatura (MCB). Se trata de un interruptor automático 3P+N con 3 polos protegidos y 25 A en corriente nominal y curva de disparo C. La capacidad nominal de corte en cortocircuito alcanza los 10 kA a 400 VCA conforme a la norma EN/IEC 60947-2 y los 6000 A a 400 VCA conforme a la norma EN/IEC 60898-1. Este producto cumple la norma residencial EN/IEC 60898-1 y la norma industrial EN/IEC 60947-2. Este pequeño interruptor automático combina funciones de protección de circuitos contra cortocircuitos y sobrecargas de corriente, control y aislamiento. La instalación y el cableado se simplifican con la función de clip y la facilidad de mantenimiento. Tiene una resistencia eléctrica que va hasta 10000 ciclos y una resistencia mecánica que va hasta 20000 ciclos. El voltaje operativo de Ue es de 400 VCA. La tensión de aislamiento nominal Ui es de 440 VCA. La tensión nominal soportada a impulso Uimp es de 4 kV. La frecuencia de funcionamiento es de 50 Hz o 60 Hz. Puede montarse en un segmento DIN para realizar una instalación modular. Su anchura es de 6 parcelas de 9mm. El grado de contaminación es 3. El color del producto es el blanco (RAL9003). Las dimensiones son (An.) 54 mm x (Al.) 85 mm x (Prof.) 74 mm. El peso es de 345g. Según la norma IEC 60529, el grado de protección es IP20 e IP40 en la carcasa. La temperatura de funcionamiento es de -25 °C a 70 °C. La temperatura de almacenamiento es de -40 °C a 85 °C.

Características básicas

Objeto Interruptor automático
Tensión 400 V
Durabilidad eléctrica 10000 ciclos
Durabilidad mecánica 20000 ciclos
Humedad relativa de trabajo 95 %
Nº de polos 3P + N
Par de apriete 2 Nm
Paso 6 de 9mm
Temperatura de trabajo -25.00 ~ 70.00 °C
Tensión de aislamiento 400 V
Tipo de control Maneta
Tipo de red AC
Color básico Blanco
Color Blanco
Alto 94 mm
Ancho 54 mm
Profundidad 74 mm
Peso 349 g
Altitud de trabajo 2000 m
Montaje Carril DIN. Ajustable en clip.
Grado de protección IP20/IP40
Grado de contaminación 3
Normas EN/IEC 60947-2 EN/IEC 60898-1
Certificaciones CE BV DNV RINA

Características detalladas

Frecuencia 50 ~60 Hz
Profundidad de instalación 44 mm
Número de polos (total) 4
Ancho en número de espacios modulares 3
Tensión de aislamiento nominal Ui 440 V
Número de polos protegidos 3
Poder de corte asignado Icn según EN 60898 a 6 kA
Equipos adicionales posibles Sí
Resistencia a picos de tensión asignada (Uimp 4 kV
Grado de protección (IP) IP20
Corriente nominal 25 A
Tensión nominal 400 V
Curva de disparo C
Acoplamiento de conductor neutro Sí
Montaje empotrado No
Tipo de tensión AC
Protección contra explosiones No
Sección de conductor conectable sólido 1 ~16 mm²
Poder de corte asignado Icu según EN 60947-2 10 kA
Categoría de sobretensión 3
Clase de limitación de energía 3
Temperatura ambiente durante el funcionamient -25 ~70 °C
Sección de conductor conectable 1 ~10 mm²
Grado de contaminación 3
Pérdida de potencia 10.3 W

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,09 x 0,07 x 0,05 (m)
  • Volumen: 0,00 m3
  • Peso: 0,34 kg

Embalaje 2

  • Cantidad mínima embalaje: 4
  • Cantidad máxima embalaje: 4
  • Medidas: 0,23 x 0,10 x 0,09 (m)
  • Volumen: 0,00 m3
  • Peso: 1,42 kg

Embalaje 3

  • Cantidad mínima embalaje: 44
  • Cantidad máxima embalaje: 44
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 15,96 kg
