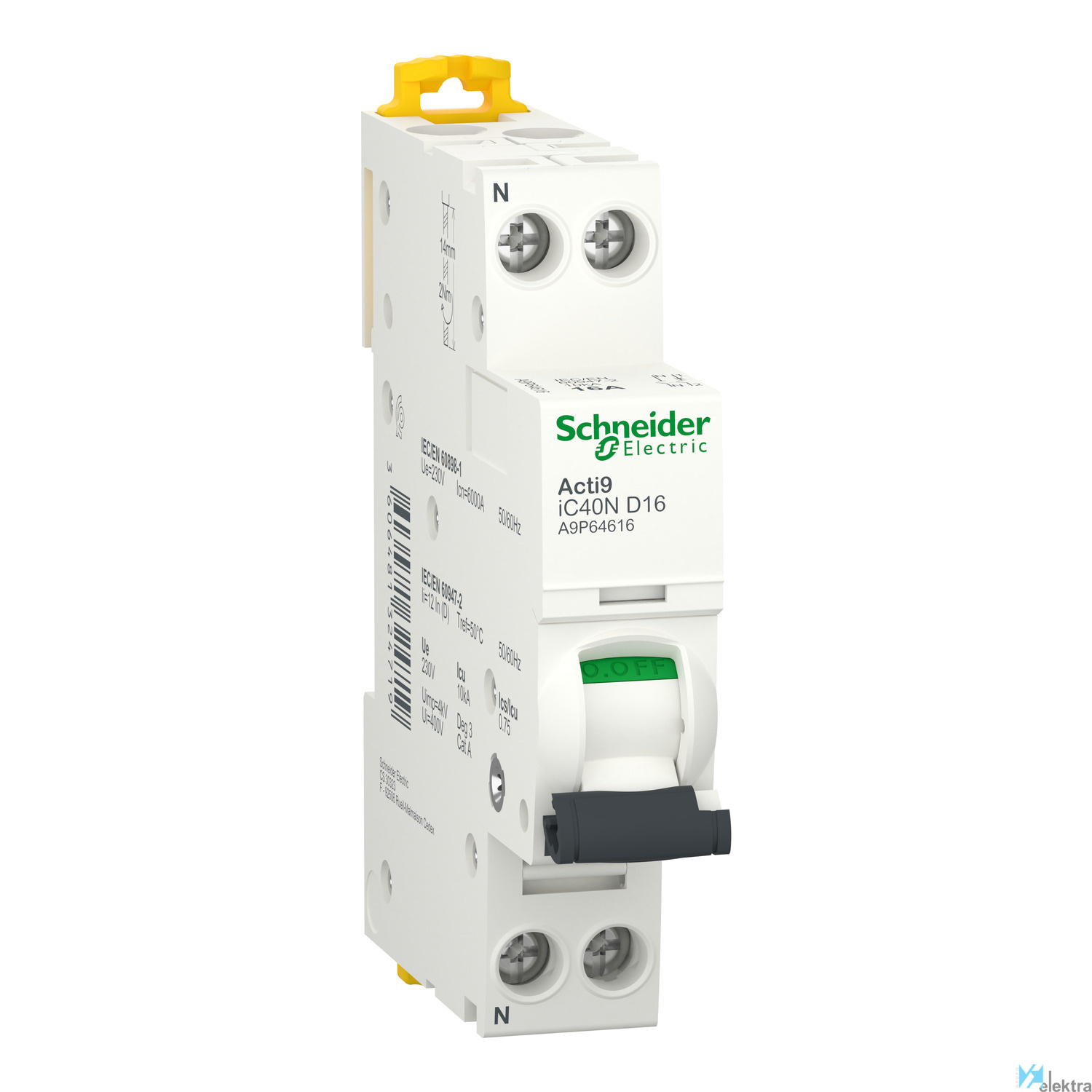

0646730 SCHNEIDER A9P64616 Acti9 IC40N 1PN D 16A 6000A/10K
0646730 SCHNEIDER A9P64616 Acti9 IC40N 1PN D 16A 6000A/10K
  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN MODULAR
Cod. 0646730   EAN 3606481324719 GAMA: Acti9 iC40

SCHNEIDER ELECTRIC

SCHNEIDER A9P64616 Acti9 IC40N 1PN D 16A 6000A/10K

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

251,20€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Ahorra espacio en tu cuadro eléctrico
  • Combinación de protección contra cortocircuitos y sobrecargas
  • Sistema Visitrip para la detección rápida de anomalías para tiempos de reparación más cortos
  • Sistema VisiSafe para mejorar la seguridad en la protección de circuitos
  • Posibilidad de añadir auxiliares, dispositivos de supervisión remota y de corriente residual (Vigi)

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Acti9 iC40

SCHNEIDER A9P64616 Acti9 IC40N 1PN D 16A 6000A/10K

Magnetotérmico, Acti9 iC40N, 1P+N, 16 A, D curva, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)

Este producto Acti9 iC40N es un interruptor automático en miniatura (MCB). Es un interruptor automático 1P+N con 1 polo protegido y 16A en corriente nominal y curva de disparo D. La capacidad nominal de apertura de cortocircuito sube hasta 10kA a 230VCA de conformidad con la norma EN/IEC 60947-2 y 6000A a 230VCA de conformidad con la norma EN/IEC 60898-1. Este producto cumple con las normas industriales EN/IEC 60898-1 y las normas residenciales EN/IEC 60947-2. Este interruptor automático en miniatura combina funciones de protección de circuitos contra cortocircuito y corriente de sobrecarga, control y aislamiento. La instalación y el cableado se simplifican con la función de encaje rápido, así como la facilidad de mantenimiento. Tiene una resistencia eléctrica de hasta 20000 ciclos y una resistencia mecánica de hasta 20000 ciclos. La tensión operativadel Ue es de 230VCA. La tensión de aislamiento nominal Ui es de 400 VCA. La tensión de resistencia de impulsos nominal de Uimp es de 4 kV. La frecuencia de funcionamiento es de 50Hz o 60Hz. Puede montarse en carril DIN para una instalación modular. Su anchura es de 2 módulos de 9mm. El grado de polución es 3. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 18mm x (Alt.) 85 mm x (Prof.) 74mm. El peso es de 120g. De acuerdo con la norma IEC 60529, el grado de protección es IP20 e IP40 en el gabinete. La temperatura de funcionamiento es de -25°C a 70°C. La temperatura de almacenamiento es de -40°C a 85°C.

Características básicas

Objeto Interruptor automático
Tensión 230 V
Normas EN/IEC 60947-2 EN/IEC 60898-1
Par de apriete 2 Nm
Paso 2 de 9mm
Humedad relativa de trabajo 95 %
Grado de contaminación 3
Color básico Blanco
Durabilidad eléctrica 20000 ciclos
Tipo de control Maneta
Nº de polos 1P + N
Tensión de aislamiento 400 V
Montaje Carril DIN. Ajustable en clip.
Durabilidad mecánica 20000 ciclos
Tipo de red AC
Grado de protección IP20/IP40
Color Blanco
Altitud de trabajo 2000 m
Certificaciones CE BV DNV RINA
Temperatura de trabajo -25.00 ~ 70.00 °C

Características detalladas

Profundidad de instalación 44 mm
Frecuencia 50 ~60 Hz
Ancho en número de espacios modulares 1
Tensión de aislamiento nominal Ui 400 V
Número de polos (total) 2
Número de polos protegidos 1
Equipos adicionales posibles Sí
Poder de corte asignado Icu según EN 60947-2 10 kA
Poder de corte asignado Icn según EN 60898 a 6 kA
Resistencia a picos de tensión asignada (Uimp 4 kV
Grado de protección (IP) IP20
Corriente nominal 16 A
Tensión nominal 230 V
Curva de disparo D
Acoplamiento de conductor neutro Sí
Tipo de tensión AC
Montaje empotrado No
Protección contra explosiones No
Sección de conductor conectable sólido 1 ~16 mm²
Categoría de sobretensión 3
Temperatura ambiente durante el funcionamient -25 ~70 °C
Clase de limitación de energía 3
Sección de conductor conectable 1 ~10 mm²
Grado de contaminación 3
Pérdida de potencia 2.9 W

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,09 x 0,02 x 0,07 (m)
  • Volumen: 0,00 m3
  • Peso: 0,12 kg

Embalaje 2

  • Cantidad mínima embalaje: 12
  • Cantidad máxima embalaje: 12
  • Medidas: 0,23 x 0,10 x 0,08 (m)
  • Volumen: 0,00 m3
  • Peso: 1,44 kg

Embalaje 3

  • Cantidad mínima embalaje: 132
  • Cantidad máxima embalaje: 132
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 16,29 kg

Productos
relacionados

Accesorio

Cód. 0721453

SCHNEIDER ELECTRIC

SCHNEIDER A9A26904 Acti9 iOF contacto auxiliar, 10

Entrega a consultar

120,55€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0161281

SCHNEIDER ELECTRIC

SCHNEIDER A9A26476 iMX 100-415VCA

Entrega a consultar

189,16€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0721455

SCHNEIDER ELECTRIC

SCHNEIDER A9A26909 Acti9 iOF+OF/SD contacto auxili

Entrega a consultar

125,05€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0161291

SCHNEIDER ELECTRIC

SCHNEIDER A9A26960 iMN 220-240VCA

Entrega a consultar

209,46€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0161288

SCHNEIDER ELECTRIC

SCHNEIDER A9A26946 iMX+OF 100-415VCA

Entrega a consultar

198,65€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0439632

SCHNEIDER ELECTRIC

SCHNEIDER A9A26500 iMSU 230VCA 255V

Entrega a consultar

119,26€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0161295

SCHNEIDER ELECTRIC

SCHNEIDER A9A26970 iC60/iID/iSW-NA 10ud Enclavamie

Entrega a consultar

58,99€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 1008478

SCHNEIDER ELECTRIC

SCHNEIDER A9XPP612 Peine iC40 conector integrado 8

Entrega a consultar

43,80€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646771

SCHNEIDER ELECTRIC

SCHNEIDER A9XPC624 Acti9 IC40 COMB BUSBAR 1PN 24M

Entrega a consultar

64,92€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646770

SCHNEIDER ELECTRIC

SCHNEIDER A9XPC612 Acti9 IC40 COMB BUSBAR 1PN 12M

Entrega a consultar

32,44€ Precio uds. Stock

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0721454

SCHNEIDER ELECTRIC

SCHNEIDER A9A26907 Acti9 iSD contacto auxiliar, 10

Entrega a consultar

125,05€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0439879

SCHNEIDER ELECTRIC

SCHNEIDER A9A26897 iOF+SD24

Entrega a consultar

127,57€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0161294

SCHNEIDER ELECTRIC

SCHNEIDER A9A26969 iMNx 220-240VCA

Entrega a consultar

240,92€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0721462

SCHNEIDER ELECTRIC

SCHNEIDER A9A26914 Acti9 iOF contacto auxiliar, 2

Entrega a consultar

124,18€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646833

SCHNEIDER ELECTRIC

SCHNEIDER A9Y84625 Acti9 VIGI IC40 1PN 25A 30MA

Entrega a consultar

488,30€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646822

SCHNEIDER ELECTRIC

SCHNEIDER A9Y82640 Acti9 VIGI IC40 1PN 40A 30MA

Entrega a consultar

406,89€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646821

SCHNEIDER ELECTRIC

SCHNEIDER A9Y82625 Acti9 VIGI IC40 1PN 25A 30MA

Entrega a consultar

387,53€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646774

SCHNEIDER ELECTRIC

SCHNEIDER A9XPC724 Acti9 IC40 COMB BUSBAR 3PN 24M

Entrega a consultar

97,28€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 1008479

SCHNEIDER ELECTRIC

SCHNEIDER A9XPP712 Peine iC40 conector integrado 8

Entrega a consultar

65,64€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0649657

SCHNEIDER ELECTRIC

SCHNEIDER A9XPV648 Peine iC40 1PN+Vigi 48 modulos

Entrega a consultar

109,92€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646827

SCHNEIDER ELECTRIC

SCHNEIDER A9Y83625 Acti9 VIGI IC40 1PN 25A 300MA

Entrega a consultar

387,15€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646677

SCHNEIDER ELECTRIC

SCHNEIDER A9MEM1560 PowerTag Universal 1P+N

Entrega a consultar

216,45€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0645465

SCHNEIDER ELECTRIC

SCHNEIDER A9A26898 iOF+SD24 para montaje inferior

Entrega a consultar

127,57€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646789

SCHNEIDER ELECTRIC

SCHNEIDER A9Y72625 Acti9 VIGI ICG40 1PN 25A 30MA

Entrega a consultar

387,53€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646772

SCHNEIDER ELECTRIC

SCHNEIDER A9XPC648 Acti9 IC40 COMB BUSBAR 1PN 48M

Entrega a consultar

97,28€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0161305

SCHNEIDER ELECTRIC

SCHNEIDER A9A27062 Espaciador 9mm iC60 iID iCT 5ud

Entrega a consultar

14,79€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0161283

SCHNEIDER ELECTRIC

SCHNEIDER A9A26478 iMX 12-24VCA

Entrega a consultar

189,16€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646809

SCHNEIDER ELECTRIC

SCHNEIDER A9Y80625 Acti9 VIGI IC40 1PN 25A 30MA

Entrega a consultar

465,09€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646781

SCHNEIDER ELECTRIC

SCHNEIDER A9Y70625 Acti9 VIGI ICG40 1PN 25A 30MA

Entrega a consultar

465,09€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646773

SCHNEIDER ELECTRIC

SCHNEIDER A9XPC712 Acti9 IC40 COMB BUSBAR 3PN 12M

Entrega a consultar

48,63€ Precio uds. Stock

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646769

SCHNEIDER ELECTRIC

SCHNEIDER A9XPA748 Acti9 COMB BUSBAR

Entrega a consultar

171,48€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646768

SCHNEIDER ELECTRIC

SCHNEIDER A9XPA648 Acti9 COMB BUSBAR

Entrega a consultar

106,99€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0161290

SCHNEIDER ELECTRIC

SCHNEIDER A9A26948 iMX+OF 12-24VCA

Entrega a consultar

198,65€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0731122

SCHNEIDER ELECTRIC

SCHNEIDER A9A26380 Acti9 Padlocking device left

Entrega a consultar

17,98€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0721464

SCHNEIDER ELECTRIC

SCHNEIDER A9A26919 Acti9 iOF+OF/SD contacto auxili

Entrega a consultar

128,80€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0721463

SCHNEIDER ELECTRIC

SCHNEIDER A9A26917 Acti9 iSD contacto auxiliar, 2

Entrega a consultar

128,80€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0649656

SCHNEIDER ELECTRIC

SCHNEIDER A9XPV748 Peine iC40 3PN+Vigi 48 modulos

Entrega a consultar

176,17€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646839

SCHNEIDER ELECTRIC

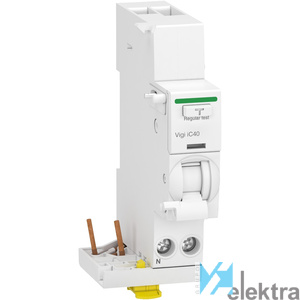

SCHNEIDER A9Y85625 Acti9 VIGI IC40 1PN 25A 300MA

Entrega a consultar

487,85€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646834

SCHNEIDER ELECTRIC

SCHNEIDER A9Y84640 Acti9 VIGI IC40 1PN 40A 30MA

Entrega a consultar

512,65€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646828

SCHNEIDER ELECTRIC

SCHNEIDER A9Y83640 Acti9 VIGI IC40 1PN 40A 300MA

Entrega a consultar

406,51€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646816

SCHNEIDER ELECTRIC

SCHNEIDER A9Y81640 Acti9 VIGI IC40 1PN 40A 300MA

Entrega a consultar

487,85€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646815

SCHNEIDER ELECTRIC

SCHNEIDER A9Y81625 Acti9 VIGI IC40 1PN 25A 300MA

Entrega a consultar

464,51€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646810

SCHNEIDER ELECTRIC

SCHNEIDER A9Y80640 Acti9 VIGI IC40 1PN 40A 30MA

Entrega a consultar

488,23€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646805

SCHNEIDER ELECTRIC

SCHNEIDER A9Y76640 Acti9 VIGI ICG40 1PN 40A 300SMA

Entrega a consultar

575,54€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646797

SCHNEIDER ELECTRIC

SCHNEIDER A9Y74625 Acti9 VIGI ICG40 1PN 25A 30MA

Entrega a consultar

488,30€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646793

SCHNEIDER ELECTRIC

SCHNEIDER A9Y73625 Acti9 VIGI ICG40 1PN 25A 300MA

Entrega a consultar

387,15€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646785

SCHNEIDER ELECTRIC

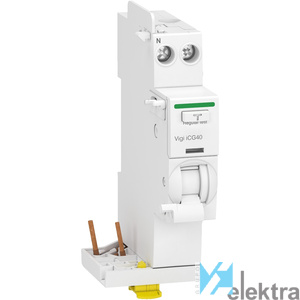

SCHNEIDER A9Y71625 Acti9 VIGI ICG40 1PN 25A 300MA

Entrega a consultar

464,51€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646775

SCHNEIDER ELECTRIC

SCHNEIDER A9XPC748 Acti9 IC40 COMB BUSBAR 3PN 48M

Entrega a consultar

155,92€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646679

SCHNEIDER ELECTRIC

SCHNEIDER A9MEM1562 PowerTag iDPN 1P+N Inferior

Entrega a consultar

220,72€

Impuestos no incluidos.
Ver Producto

Entrega a consultar

Accesorio

Cód. 0646678

SCHNEIDER ELECTRIC

SCHNEIDER A9MEM1561 PowerTag iDPN 1P+N Superior

Entrega a consultar

216,45€

Impuestos no incluidos.
Ver Producto

Entrega a consultar
