Grupo Elektra : 0663908 SCHNEIDER ATV340D22N4 ATV340 22KW 30HP 400V WO ETH

GAMA: Altivar Machine ATV340

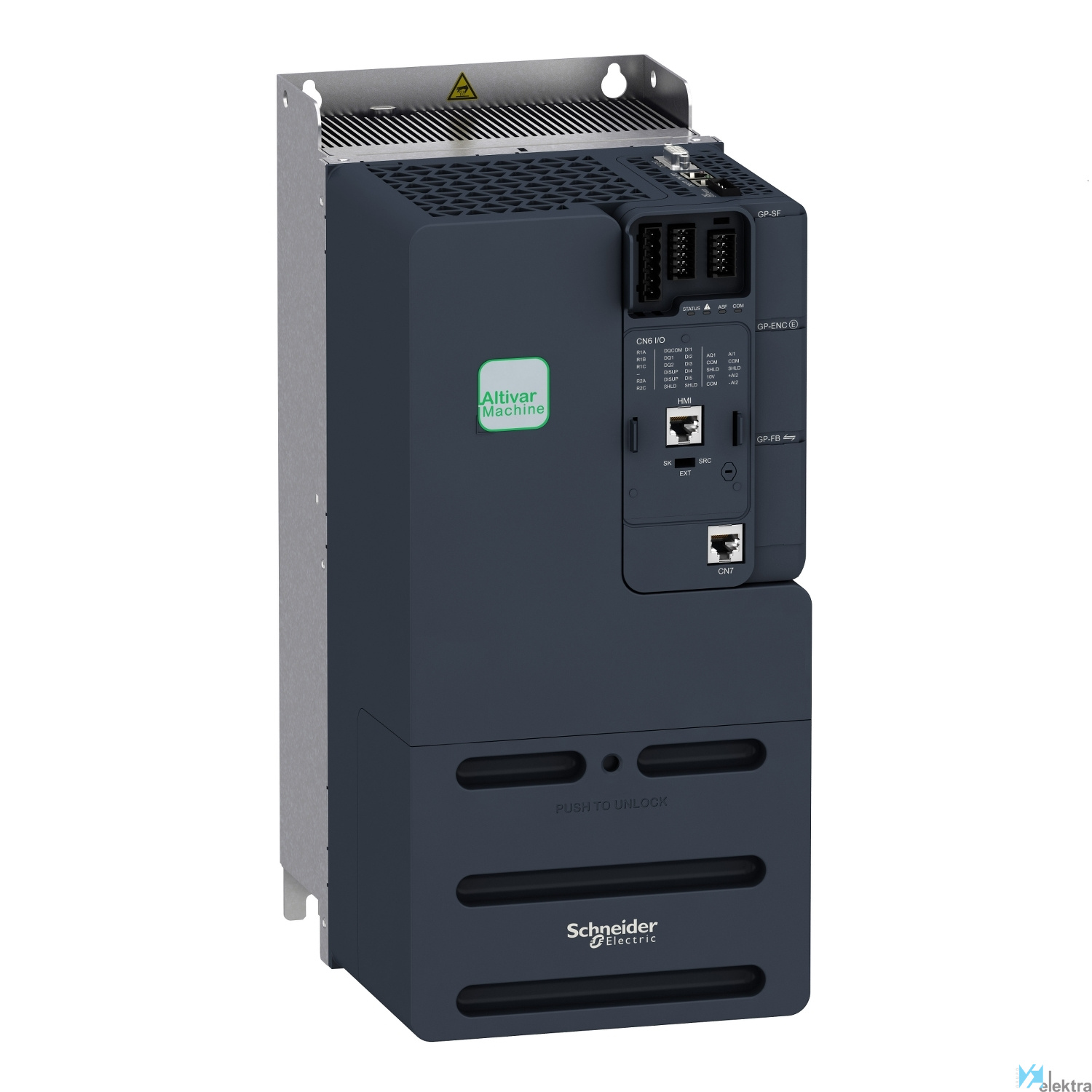

SCHNEIDER ATV340D22N4 ATV340 22KW 30HP 400V WO ETH

Variador de velocidad - 22kW- 400V - 3 fases - ATV340

Este variador de velocidad Altivar 340 puede alimentar motores síncronos y asíncronos de 3 fases en control de bucle abierto y cerrado. Los variadores Altivar Machine ATV340 tienen el tamaño estándar de alto rendimiento. Funciona a una potencia nominal de hasta 22kW / 30hp y a una tensión nominal de 380V a 480V CA. ATV340 se ha diseñado para satisfacer las necesidades de aplicaciones para entornos hostiles, como vibraciones, golpes y polvo no conductivo, y en los que se necesita una resistencia a altas temperaturas de hasta 60 °C. Este producto integra de serie protocolos de comunicación de línea Modbus. Pesa 10.2 kg y sus dimensiones son, 180mm de ancho, 385mm de alto, 249mm de profundidad. ATV340 incorpora funciones y características adecuadas para las aplicaciones más comunes, entre ellas, embalaje, manipulación de materiales, trabajo de materiales y elevación. Cumple con las normas internacionales IEC/EN 61800-5-1 e IEC/EN 61800-3 (inmunidad y emisiones EMC conducidas y radiadas), IEC 60721-3, IEC 61508, IEC 13849-1. También cuenta con certificación CE, UL, CSA y TÜV. Los accesorios y las opciones (módulos de interfaz del codificador, módulos de expansión de E/S, módulos de comunicación, resistencias de frenado, obturadores de línea y filtros EMC adicionales) están disponibles con los variadores Altivar Machine ATV340, dependiendo del valor nominal de la unidad. Está diseñado para montarse en posición vertical (+/- 10 °) en un panel, gracias a sus 4 orificios de fijación. Está completamente integrado dentro de EcoStruxure Machine de Schneider Electric a través de DTM. Es posible configurar, controlar y diagnosticar las unidades ATV340 directamente en el software SoMachine y SoMove mediante el mismo paquete de software (DTM).

Características detalladas

Soporta el protocolo SERCOS No

Número de interfaces HW Otras 1

Tipo de convertidor Convertidor U

Con interfaz óptica No

Tensión de red 380 ~480 V

Frecuencia máxima de salida 599 Hz

Altura 385 mm

Soporta el protocolo de seguridad INTERBUS No

Frecuencia de la red 50/60 Hz

Anchura 180 mm

Con unidad de control No

Con conexión a PC Sí

Soporta el protocolo AS-Interface Safety at W No

Número de fases de entrada 3

Profundidad 249 mm

Potencia cuadrática máxima entregada. Carga a 22 kW

Soporta el protocolo DeviceNet Safety No

Soporta el protocolo Ethernet/IP No

Soporta el protocolo Foundation Fieldbus No

Potencia de salida máxima en carga lineal a t 22 kW

Soporta el protocolo SafetyBUS p No

Número de salidas de fase 3

Soporta el protocolo PROFINET CBA No

Soporta el protocolo PROFINET IO Sí

Soporta el protocolo PROFIsafe No

Tolerancia de tensión de red simétrica relati 10 %

Soporta el protocolo ASI No

Tolerancia de frecuencia de potencia simétric 5 %

Soporta el protocolo PROFIBUS Sí

Soporta el protocolo TCP/IP No

Uso permitido en zonas residenciales y comerc No

Soporta protocolo KNX No

Soporta el protocolo CAN Sí

Grado de protección (IP) IP20

Soporta el protocolo INTERBUS No

Resistencia de frenado integrada No

Uso en el sector industrial permitido Sí

Soporta protocolo para BACnet No

Soporta el protocolo DeviceNet Sí

Número de salidas digitales 2

Soporta el protocolo Modbus Sí

Soporta el protocolo de autopista de datos No

Número de entradas digitales 5

Número de salidas analógicas 1

Operación de 4 cuadrantes posible Sí

Número de entradas analógicas 2

Soporta el protocolo LON No

Soporta el protocolo para otros sistemas bus Sí

Soporta el protocolo SUCONET No

Número de interfaces HW RS485 1

Corriente de salida nominal I2N 50.8 A

Tensión de salida máx. 480 V

Embalaje 1

Cantidad mínima embalaje: 1
Cantidad máxima embalaje: 1
Medidas: 0,34 x 0,56 x 0,30 (m)
Volumen: 0,06 m3
Peso: 11,90 kg

Embalaje 2

Cantidad mínima embalaje: 2
Cantidad máxima embalaje: 2
Medidas: 0,80 x 0,60 x 0,75 (m)
Volumen: 0,36 m3
Peso: 36,80 kg

Productos
relacionados

Accesorio

Cód. 0133909

SCHNEIDER ELECTRIC

SCHNEIDER LC1D50AP7 Contactor EVERLINK 3P AC3 230V

Entrega a consultar

397,12€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0133914

SCHNEIDER ELECTRIC

SCHNEIDER LC1D65AP7 Contactor EVERLINK 3P AC3 230V

Entrega a consultar

561,69€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0060434

SCHNEIDER ELECTRIC

SCHNEIDER LC1D95P7 Cont 95A 1NA/1NC 230V 50/60Hz

Entrega a consultar

898,31€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0133913

SCHNEIDER ELECTRIC

SCHNEIDER LC1D65AF7 Contactor EVERLINK 3P AC3 110V

Entrega a consultar

565,51€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0573059

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3627 ATV32-Modulo Profinet

Entrega a consultar

404,96€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0133908

SCHNEIDER ELECTRIC

SCHNEIDER LC1D50AF7 Contactor EVERLINK 3P AC3 110V

Entrega a consultar

399,80€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0133911

SCHNEIDER ELECTRIC

SCHNEIDER LC1D65AB7 Contactor EVERLINK 3P AC3 24V

Entrega a consultar

561,69€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0133906

SCHNEIDER ELECTRIC

SCHNEIDER LC1D50AB7 Contactor EVERLINK 3P AC3 24V

Entrega a consultar

399,80€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0126176

SCHNEIDER ELECTRIC

SCHNEIDER GV3L65 Disyuntor Magnetico 65A 100KA

Entrega a consultar

484,55€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0126175

SCHNEIDER ELECTRIC

SCHNEIDER GV3L50 Disyuntor Magnetico 50A 100KA

Entrega a consultar

465,27€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0461131

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3608 ATV32-LXM32 Modulo CAN 2 RJ45

Entrega a consultar

189,84€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0661458

SCHNEIDER ELECTRIC

SCHNEIDER VW3A1113 BASIC KEEPAD

Entrega a consultar

121,31€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0060409

SCHNEIDER ELECTRIC

SCHNEIDER LC1D95F7 Cont 95A 1NA/1NC 110V 50/60Hz

Entrega a consultar

898,35€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0060404

SCHNEIDER ELECTRIC

SCHNEIDER LC1D95E7 Cont 95A 1NA/1NC 48V 50/60Hz

Entrega a consultar

902,73€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0643748

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3424 Tarjeta encoder Push-Pull

Entrega a consultar

237,83€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0597233

SCHNEIDER ELECTRIC

SCHNEIDER VW3A7743 ATVP resis.fren.16ohms/2,2kW

Entrega a consultar

1.321,41€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0582966

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3203 Tarjeta E/S analog. y digital

Entrega a consultar

321,48€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0573058

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3619 ATV32-Moduo Powerlink

Entrega a consultar

442,27€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0461129

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3601 ATV32-LXM32 Modulo ETHERCAT

Entrega a consultar

448,88€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0060455

SCHNEIDER ELECTRIC

SCHNEIDER LC1D95V7 Cont 95A 1NA/1NC 400V 50/60Hz

Entrega a consultar

902,73€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0060394

SCHNEIDER ELECTRIC

SCHNEIDER LC1D95BD Cont 95A 1NA/1NC 24V Cc-Ar-Anti

Entrega a consultar

1.019,68€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0060392

SCHNEIDER ELECTRIC

SCHNEIDER LC1D95B7 Cont 95A 1NA/1NC 24V 50/60Hz

Entrega a consultar

898,35€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0786903

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3802 Modulo Seguridad ATV340/ATV900

Entrega a consultar

616,20€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0735340

SCHNEIDER ELECTRIC

SCHNEIDER VW3A4712 ATV340 Filtro CEM IP20 70Amp

Entrega a consultar

2.079,29€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0735338

SCHNEIDER ELECTRIC

SCHNEIDER VW3A4432 ATV340 kit CEM S3

Entrega a consultar

81,19€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Recambio

Cód. 0735335

SCHNEIDER ELECTRIC

SCHNEIDER VW3A34003 KIT conector ATV340 S3

Entrega a consultar

CONSULTAR

Ver Producto

Entrega a consultar

Accesorio

Cód. 0678285

SCHNEIDER ELECTRIC

SCHNEIDER ATVRD15N4 Unidad Regenerativa 15KW

Entrega a consultar

1.332,21€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0678279

SCHNEIDER ELECTRIC

SCHNEIDER ATVRU75N4 Unidad Regenerativa 7,5KW

Entrega a consultar

1.176,55€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0620152

SCHNEIDER ELECTRIC

SCHNEIDER VW3M8502R15 LXM32 CABLE P/D RJ45-RJ45 1,

Entrega a consultar

43,86€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0620151

SCHNEIDER ELECTRIC

SCHNEIDER VW3M8502R03 LXM32 CABLE P/D RJ45-RJ45 0,

Entrega a consultar

35,69€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0620150

SCHNEIDER ELECTRIC

SCHNEIDER VW3M8223R30 LXM32 CABLE P/D RJ45-ABIERTO

Entrega a consultar

40,51€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0597242

SCHNEIDER ELECTRIC

SCHNEIDER VW3A7753 ATVP resis.fren.16ohms/14kW

Entrega a consultar

2.687,67€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0597224

SCHNEIDER ELECTRIC

SCHNEIDER VW3A7733 ATVP resis.fren.16ohms/1,1kW

Entrega a consultar

398,43€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0597216

SCHNEIDER ELECTRIC

SCHNEIDER VW3A5504 ATVP Filtro salida m.c 6 D2 dia

Entrega a consultar

1.716,07€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0597215

SCHNEIDER ELECTRIC

SCHNEIDER VW3A5503 ATVP Filtro salida m.c 4 D2 dia

Entrega a consultar

1.407,27€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0597212

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3423 Tarjeta encoder resolver

Entrega a consultar

313,44€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0597211

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3422 Tarjeta encoder SinCos

Entrega a consultar

275,72€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0597210

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3420 Carta Codificador RS422 15V ATV

Entrega a consultar

259,05€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0582990

SCHNEIDER ELECTRIC

SCHNEIDER VW3A5305 Filtro salida dv/dt IP20 95A

Entrega a consultar

1.948,01€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0582967

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3204 Tarjeta salidas de rel

Entrega a consultar

239,37€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0582963

SCHNEIDER ELECTRIC

SCHNEIDER VW3A1111 Terminal grafico remoto ATV Pro

Entrega a consultar

390,22€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0461135

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3628 Carta comunic. CANOPEN ATV32 LX

Entrega a consultar

195,31€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0461134

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3618 ATV32-LXM32 Modulo CAN SUBD9

Entrega a consultar

191,67€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0461132

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3609 ATV32 Modulo DEVICENET

Entrega a consultar

453,80€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0461130

SCHNEIDER ELECTRIC

SCHNEIDER VW3A3607 ATV32-LXM32 Modulo PROFIBUS DP

Entrega a consultar

394,56€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0115126

SCHNEIDER ELECTRIC

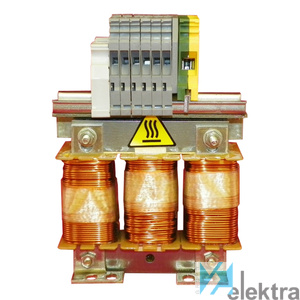

SCHNEIDER VW3A4556 Inductancia AC 0,3MH 100A

Entrega a consultar

1.081,59€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0115125

SCHNEIDER ELECTRIC

SCHNEIDER VW3A4555 Inductancia AC 0,5MH 60A

Entrega a consultar

735,01€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0060452

SCHNEIDER ELECTRIC

SCHNEIDER LC1D95U7 Cont 95A 1NA/1NC 240V 50/60Hz

Entrega a consultar

902,75€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0060427

SCHNEIDER ELECTRIC

SCHNEIDER LC1D95M7 Cont 95A 1NA/1NC 220V 50/60Hz

Entrega a consultar

898,35€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

Accesorio

Cód. 0060412

SCHNEIDER ELECTRIC

SCHNEIDER LC1D95FE7 Cont 95A 1NA/1NC 115V 50/60Hz

Entrega a consultar

902,75€

Impuestos no incluidos.

Ver Producto

Entrega a consultar

SCHNEIDER ATV340D22N4 ATV340 22KW 30HP 400V WO ETH

SCHNEIDER ATV340D22N4 ATV340 22KW 30HP 400V WO ETH

Características detalladas

Embalaje 1

Embalaje 2

Productosrelacionados

Productos
relacionados
