  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN DE POTENCIA
Cod. 0698857   EAN 3606482000728 GAMA: ComPacT NSX

SCHNEIDER ELECTRIC

SCHNEIDER C104MG100 Ud.Control NSX100 AC 4P4R 100A

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

871,45€



Impuestos no incluidos.
Enviar a un amigo

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: ComPacT NSX

SCHNEIDER C104MG100 Ud.Control NSX100 AC 4P4R 100A

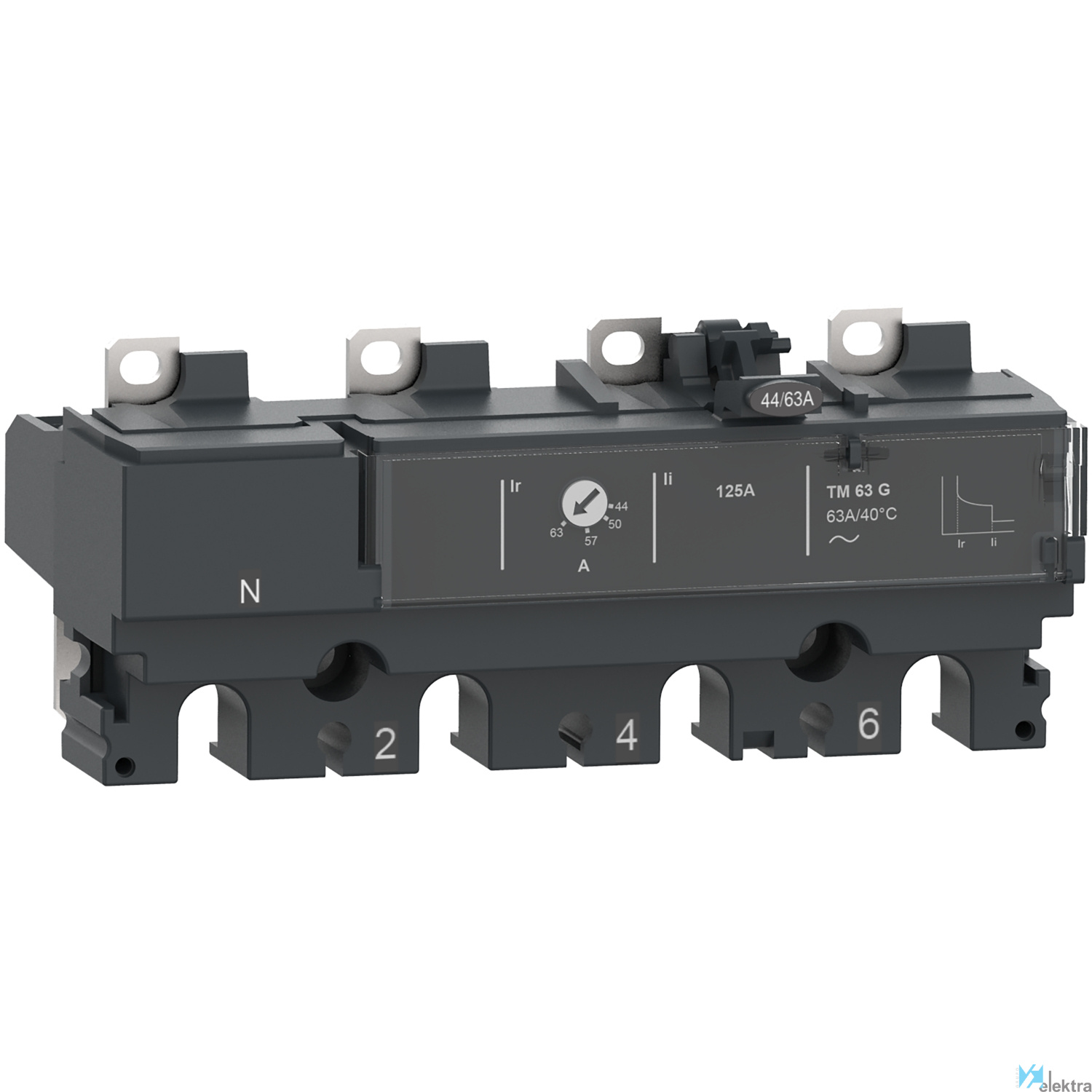

Unidad de control ComPacT NSX100 AC 4P4R 100A TMG

Este TM100G es una unidad de control magnetotérmica de 4 polos 4 relés que se utiliza en los interruptores automáticos ComPacT NSX 100/160/250. Esta unidad de control magnetotérmica de calibre 100 A es una opción óptima para aplicaciones de protección de generadores. Incorpora una protección de sobrecarga térmica ajustable y una protección magnética fija contra cortocircuitos. Este producto forma parte de nuestra arquitectura EcoStruxure Power y está asociado con PowerTag NSX y con el bloque de corte de ComPacT NSX.

Características detalladas

Anchura 139.7 mm
Corriente nominal de conmutación 100 A
Con función de protección de fallo a tierra No
Ajuste actual de liberación de sobrecarga 70 ~100 A
Intensidad nominal permanente Iu 100 A
Voltaje de funcionamiento a 50 Hz CA 690 ~690 V
Rango de corriente de cortocircuito sin retar 320 ~320 A
Profundidad 88.2 mm
Voltaje de funcionamiento a 60 Hz CA 690 ~690 V
Función de disparo por cortocircuito Sin retardo
Ejecución de la protección del motor Protección térmica/magnética
Tipo de tensión de funcionamiento AC
Número de polos 4
Alimentación externa requerida No
Altura 60.6 mm

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,16 x 0,10 x 0,16 (m)
  • Volumen: 0,00 m3
  • Peso: 1,20 kg

Embalaje 2

  • Cantidad mínima embalaje: 8
  • Cantidad máxima embalaje: 8
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 10,02 kg

Embalaje 3

  • Cantidad mínima embalaje: 64
  • Cantidad máxima embalaje: 64
  • Medidas: 1,20 x 0,80 x 0,45 (m)
  • Volumen: 0,43 m3
  • Peso: 92,16 kg
