GAMA: Auxiliares de señalización y disparo Acti9

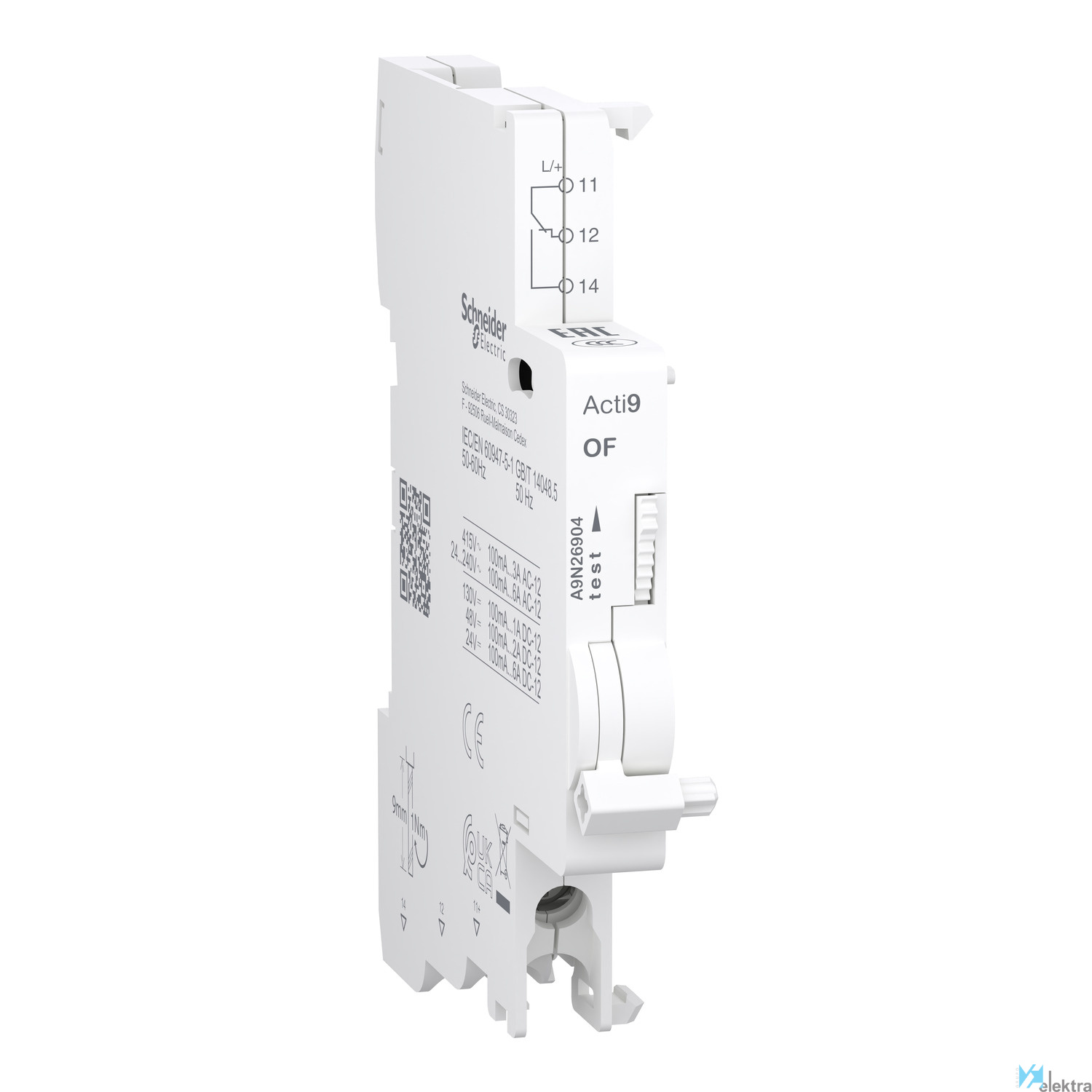

SCHNEIDER A9N26904 C120 C60H-DC OF contacto auxili
C120 C60H-DC OF contacto auxiliar, 100mA to 6A, AC-DC
Este auxiliar eléctrico del Acti9 es un contacto OC modular utilizado como indicación remota de la posición del dispositivo asociado. En la red de CA, la corriente nominal de entrada es de 6 A de 24 V CA a 240 V CA y 3 A a 415 V CA con frecuencia operativa de 50 Hz a 60 Hz. En la red CC, la corriente nominal de entrada es de 6 A a 24 V CC, 2 A a 48 V CC, 1,5 A a 60 V CC y 1 A a 130 V CC. Dispone de 1 interruptor de posición con contactos tipo 1 C/O. Está destinado a instalaciones nuevas o renovadas en edificios comerciales y pequeños. Este contacto OC es compatible con gamas de Acti9 como C120, C60H-DC, SW60-DC, C60PV-DC y xC60. El OF se utiliza para el nombre corto del dispositivo o para el código de compatibilidad. Tiene una conexión de terminal de tornillo fijador en la parte inferior. La conexión permite un cable de cobre rígido con una sección transversal de 0,5 mm² a 2,5 mm². Tiene una conexión de terminal de tornillo fijador en la parte inferior. La conexión permite cables de cobre flexibles (2 cables) con una sección transversal de cable de 1.5mm². Tiene una conexión de terminal de tornillo fijador en la parte inferior. La conexión permite conexiones flexibles con cables de cobre (2 cables) con una sección transversal de 1,5 mm². La tensión de aislamiento con clasificación Ui es de hasta 500 V. Tiene una tensión de resistencia de impulso nominal Uimp de 4 kV. Puede montarse en carril DIN para una instalación modular. La anchura de los módulos de 9mm es 1. Las dimensiones son (An.) 9mm x (Alt.) 85.3mm x (Prof.) 68mm. El color del producto es blanco. El peso del producto es de 30g. El grado de polución es 3. El nivel de tropicalización es el tratamiento 2. La longitud de pelado del cable es de 9 mm. El par de apriete de la conexión es 1N.m (inferior) para el tipo de destornillador PZ1. El grado de protección IP es IP20. La temperatura operacional es de -25°C a +70°C. La temperatura de almacenamiento va de -40°C a +85°C. Este producto cumple con las normas EN/IEC 60947-5-1 y GB/T 14048.5. Cuenta con etiquetas de calidad EAC y CCC y está certificado con certificaciones CE y UKCA.
