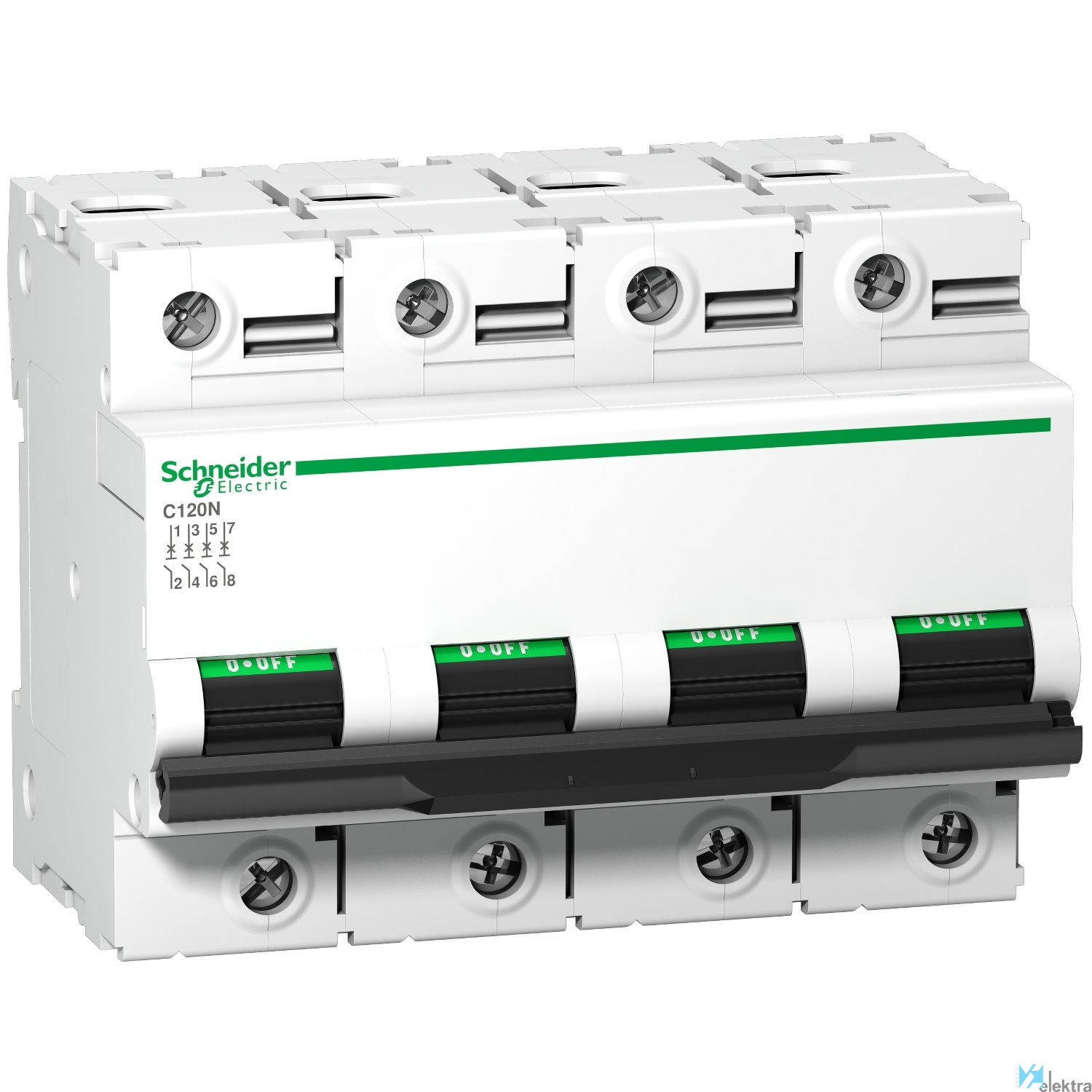

0338893 SCHNEIDER A9N18372 C120N 4P 80A C 10000A 415V
0338893 SCHNEIDER A9N18372 C120N 4P 80A C 10000A 415V
  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN MODULAR
Cod. 0338893   EAN 3606480379437 GAMA: Acti9 C120

SCHNEIDER ELECTRIC

SCHNEIDER A9N18372 C120N 4P 80A C 10000A 415V

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

935,17€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Idoneidad para el aislamiento industrial según las normas IEC/EN 60947-2 e IEC/EN 60898-1
  • Combinación de protección contra cortocircuitos y sobrecargas
  • Posibilidad de añadir auxiliares, dispositivos de supervisión remota y de corriente residual (Vigi)
  • Instalación del dispositivo más rápida, mejorada y flexible gracias al embarrado en peine

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Acti9 C120

SCHNEIDER A9N18372 C120N 4P 80A C 10000A 415V

Interruptor magnetotérmico; Acti9 C120N; 4P; 80 A; curva C; 10000 A/10 kA

Este Acti9 C120N es un interruptor automático en miniatura (MCB) multiestándar de baja tensión. Es un interruptor 4P con 4 polos protegidos, corriente nominal 80A y curva de disparo C. La capacidad de corte alcanza los 10kA a 230VCA hasta 400VCA conforme a la norma EN/IEC 60898-1. Cumple tanto con la norma industrial EN/IEC 60898-1 como con la norma residencial EN/IEC 60947-2. Este interruptor en miniatura combina funciones de protección de circuito contra cortocircuito y corriente de sobrecarga, control y aislamiento. La presencia de tiras verdes garantiza un contacto abierto físicamente y permite que el trabajo se realice de manera segura en el circuito aguas abajo. Tiene buena capacidad de resistencia a sobretensión. El producto está diseñado para ofrecer un alto nivel de rendimiento industrial. Tiene una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje operativo Ue va de 380VCA a 415VCA y el voltaje de aislamiento nominal Ui es de 500VCA. Su clase de limitación 3 (de acuerdo con EN/IEC60898-1) mejora el costo de protección del circuito aguas abajo. Es montable en carriles DIN con 12 pasos de 9mm de ancho. El grado de contaminación es 3 y la categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son 108mm ancho x 81mm alto x 73mm profundidad y el peso es de 0,82kg. Dispone de un grado de protección IP20 (según IEC/EN 60529) en sus terminales. La temperatura de funcionamiento es de -25°C a 70°C y la temperatura de almacenamiento es de -40°C a 85°C.

Características básicas

Objeto Magnetotérmico
Normas EN/IEC 60947-2, EN/IEC 60898-1
Par de apriete 3,5 Nm
Paso 12 de 9mm
Grado de contaminación 3 de acuerdo con EN 60947-2
Color básico Blanco
Tipo de carril DIN simétrico de 35 mm
Tropicalización 2 de acuerdo con IEC 60068-1
Tipo de control Maneta
Nº de polos 4
Montaje Ajustable en clip
Tipo de red CA
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Color Blanco
Intensidad 80 A
Garantía 18 meses
Conformidad con RoHS SI
Curva de disparo C
Temperatura de trabajo -25.00 ~ 70.00 °C

Características detalladas

Profundidad de instalación 44 mm
Frecuencia 50 ~60 Hz
Ancho en número de espacios modulares 6
Tensión de aislamiento nominal Ui 500 V
Número de polos (total) 4
Número de polos protegidos 4
Poder de corte asignado Icn según EN 60898 a 10 kA
Equipos adicionales posibles Sí
Poder de corte asignado Icu según EN 60947-2 10 kA
Resistencia a picos de tensión asignada (Uimp 6 kV
Grado de protección (IP) IP20
Corriente nominal 80 A
Tensión nominal 400 V
Curva de disparo C
Acoplamiento de conductor neutro Sí
Tipo de tensión AC
Montaje empotrado No
Protección contra explosiones No
Sección de conductor conectable sólido 1.5 ~50 mm²
Categoría de sobretensión 4
Temperatura ambiente durante el funcionamient -25 ~70 °C
Clase de limitación de energía 3
Sección de conductor conectable 1 ~35 mm²
Grado de contaminación 3
Pérdida de potencia 3.2 W

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,11 x 0,09 x 0,08 (m)
  • Volumen: 0,00 m3
  • Peso: 0,78 kg

Embalaje 2

  • Cantidad mínima embalaje: 3
  • Cantidad máxima embalaje: 3
  • Medidas: 0,33 x 0,10 x 0,09 (m)
  • Volumen: 0,00 m3
  • Peso: 2,39 kg

Embalaje 3

  • Cantidad mínima embalaje: 18
  • Cantidad máxima embalaje: 18
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 14,85 kg

Embalaje 4

  • Cantidad mínima embalaje: 144
  • Cantidad máxima embalaje: 144
  • Medidas: 1,20 x 0,80 x 0,45 (m)
  • Volumen: 0,43 m3
  • Peso: 130,71 kg
