GAMA: Vigilohm Insulation Monitoring Devices

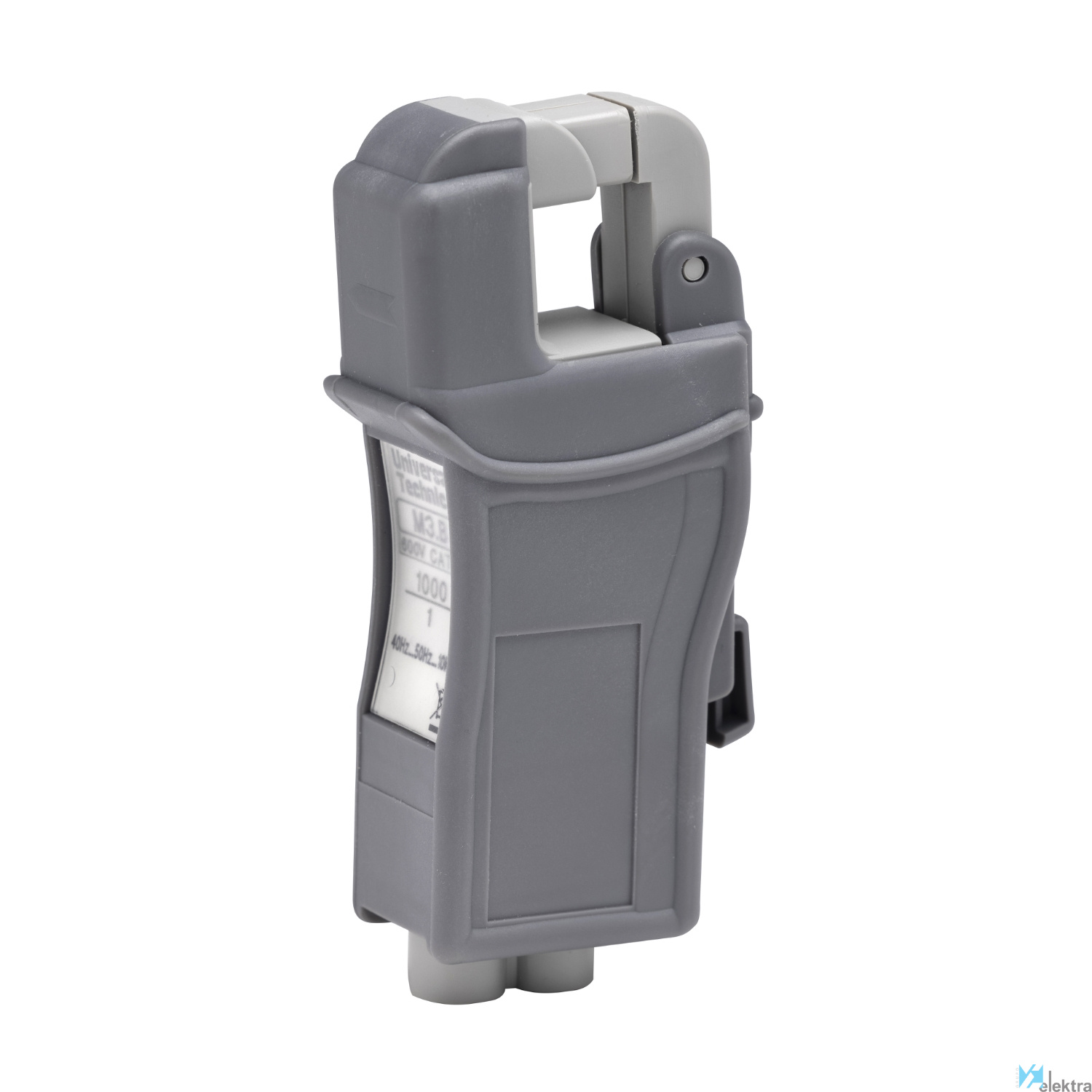

SCHNEIDER IMDCP15 Pinza, diametro interno 15mm
Pinza de localización móvil, Vigilohm MFL, CP15, diámetro 15 mm
Esta sonda VigilOhm ha sido diseñada para supervisar la corriente e identificar los fallos de aislamiento en las redes eléctricas subterráneas/IT, desde el alimentador principal hasta el nivel de carga. Tiene que estar asociado a nuestro localizador de fallos móvil VigilOhm IMDMFLK1 para permitir la visualización en tiempo real de la resistencia y la capacitancia. Esta sonda funciona con una tensión de hasta 600 V CA/CC de Categoría III y está compuesta de una maneta, un dispositivo de bloqueo de seguridad y un sistema de supervisión de desgarros que se puede abrir de hasta 3600 A. La sonda CP15 ha sido diseñada específicamente para cables finos de hasta 12 mm de diámetro en lugares complicados; su diseño compacto permite una alta precisión y capacidad de administración, con una precisión de 0,5 % a 3 %. La calibración se realiza comenzando desde el alimentador con fallo y tarda 45 segundos, mientras que las demás mediciones se realizan en menos de 20 segundos, ya sea en un cable o en la carga final. Para permitir la supervisión del aislamiento en un sistema de puesta a tierra IT, las tres sondas de ubicación de fallos de la gama VigilOhm permiten una supervisión simple y efectiva del aislamiento del cable. El sistema está adaptado para cables de corta o larga distancia y redes que alcanzan decenas de kilómetros. Para garantizar la veracidad del valor medido, tenga en cuenta que esta sonda solo es compatible con el kit IMDMFLK1 y requiere la señal que envía una CPI IM400. Con un diámetro interno de 54 mm, pesa 650 g y mide 225 mm de altura, 31 mm de anchura y 105 mm de longitud. La temperatura de funcionamiento es de -10 °C a 55 °C y el dispositivo puede tolerar hasta el 85 % de la humedad no condensada. La temperatura de almacenamiento es de -20 °C a 70 °C. La sonda es de color gris. La sonda IMDCP15 cuenta con las certificaciones IEC61010-1, IEC61010-2 y EN61326 y se trata de un dispositivo de Categoría III con un grado de contaminación de 2. Para usarla correctamente, el cable debe pasar por la abertura de la sonda y esta debe estar cerrada para garantizar un buen flujo de corriente. El cable debe respetar el diámetro máximo mencionado anteriormente y ha de situarse en el centro de la abertura de la sonda sin tocar el dispositivo. Para conseguir una mayor versatilidad en la supervisión de los cables, también pueden utilizarse las sondas IMDCP100 e IMDCP50, que permiten supervisar cables con un diámetro de 66 mm y 44 mm, respectivamente. En general, el kit de localización de fallos móvil VigilOhm está formado por tres toroides de medición y la cartera del localizador de fallos de aislamiento. Y permita la ubicación efectiva del fallo de aislamiento independientemente de la complejidad de su sistema de puesta a tierra IT. Este kit está adaptado para redes de puesta a tierra IT de corta o larga distancia, complejas o simples, y permite al usuario administrar tantos alimentadores como sea necesario.
