0338909 SCHNEIDER A9N18391 C120N 4P 80A D 10000A 415V
0338909 SCHNEIDER A9N18391 C120N 4P 80A D 10000A 415V
  • Distribución Baja Tensión
  • APARAMENTA DE PROTECCIÓN DE BT
  • PROTECCIÓN MODULAR
Cod. 0338909   EAN 3606480379628 GAMA: Acti9 C120

SCHNEIDER ELECTRIC

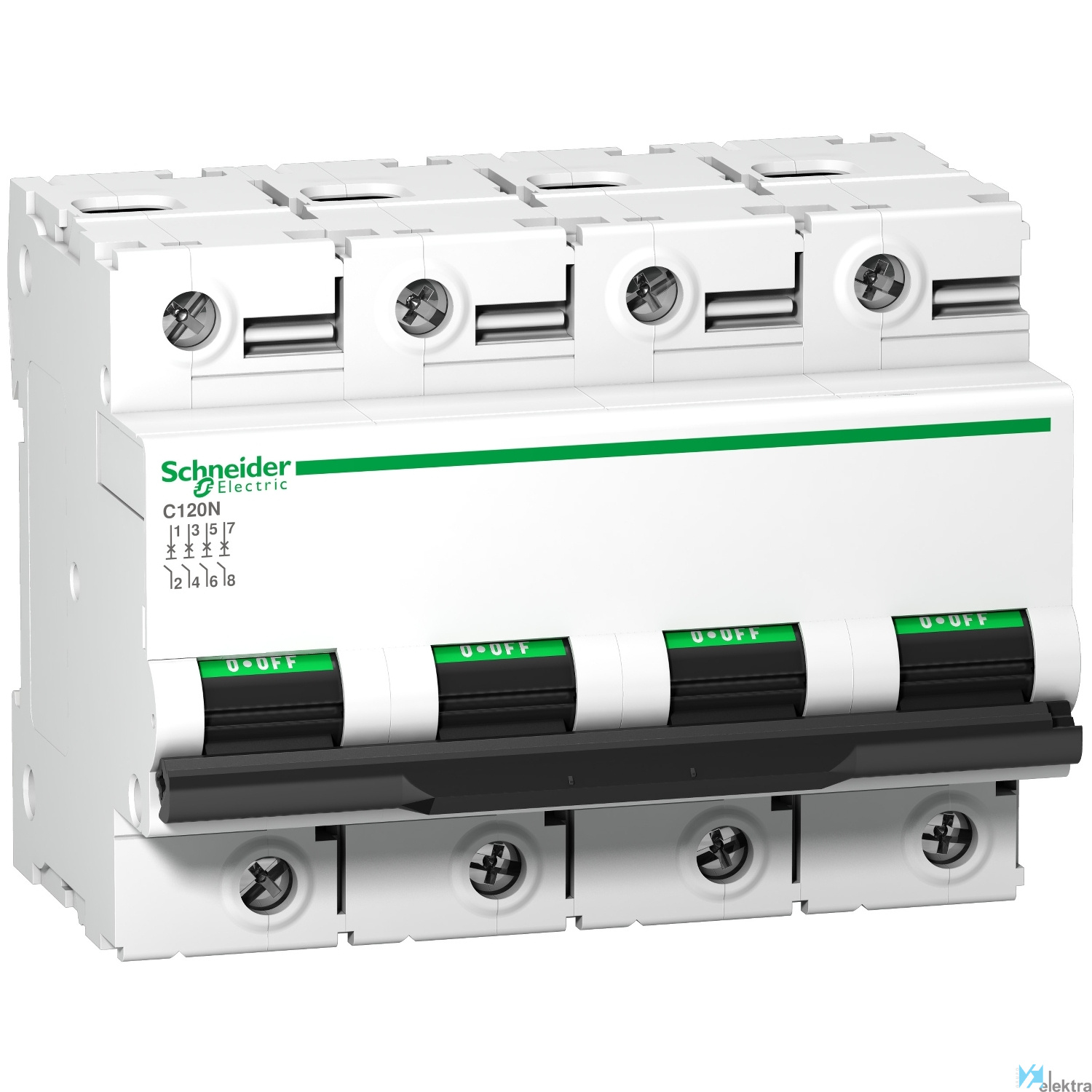

SCHNEIDER A9N18391 C120N 4P 80A D 10000A 415V

Entrega a consultar

  (Ver +)

Múltiplo venta: 1,00 uds.

1.152,25€



Impuestos no incluidos.
Enviar a un amigo

Principales ventajas

  • Idoneidad para el aislamiento industrial según las normas IEC/EN 60947-2 e IEC/EN 60898-1
  • Combinación de protección contra cortocircuitos y sobrecargas
  • Posibilidad de añadir auxiliares, dispositivos de supervisión remota y de corriente residual (Vigi)
  • Instalación del dispositivo más rápida, mejorada y flexible gracias al embarrado en peine

Si estás buscando algún producto con urgencia y no lo encuentras, ponte en contacto con nosotros y trataremos de conseguírtelo rápidamente.

Puedes escribirnos un email o llamarnos por teléfono:

Buscar Punto de Venta

GAMA: Acti9 C120

SCHNEIDER A9N18391 C120N 4P 80A D 10000A 415V

Magnetotérmico, Acti9 C120N, 4P, 80 A, D curva, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2)

Este Acti9 C120N es un interruptor automático en miniatura (MCB) multiestándar de baja tensión. Es un interruptor automático 4P con 4 polos protegidos, corriente nominal 80A y curva de disparo D. La capacidad de interrupción de cortocircuito con clasificación IEC es de hasta 10000A a 230VAC a 400VAC de conformidad con el estándar IEC/EN 60898-1. Este producto cumple con la norma industrial IEC/EN 60898-1 y la norma residencial IEC/EN 60947-2. Este interruptor automático en miniatura combina funciones de protección de circuitos contra cortocircuito y corriente de sobrecarga, control y aislamiento. La presencia de tiras verdes garantiza un contacto abierto físicamente y permite que el trabajo se realice de manera segura en el circuito aguas abajo. Tiene buena capacidad de resistencia a sobretensión. El producto está diseñado para ofrecer un alto nivel de rendimiento industrial Tiene una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje de funcionamiento del Ue va de 380VAC a 415VAC. La tensión de aislamiento nominal Ui es de 500 VCA. Su clase de limitación 3 (de acuerdo con el estándar IEC/EN 60947-2) mejora el costo de protección de circuito aguas abajo. El producto puede engancharse en un carril DIN. Su ancho es de 12 tramas de 9mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL 9003). Las dimensiones son (An.) 108 mm x (Alt.) 81 mm x (Prof.) 73 mm. El peso es de 0,82 kg. Cuenta con un grado de protección IP20 (según el estándar IEC 60529) en sus terminales. La temperatura de funcionamiento es de -25°C a +70°C. La temperatura de almacenamiento va de -40°C a +85°C.

Características básicas

Objeto Magnetotérmico
Normas EN/IEC 60947-2, EN/IEC 60898-1
Par de apriete 3,5 Nm
Paso 12 de 9mm
Grado de contaminación 3 de acuerdo con EN 60947-2
Color básico Blanco
Tipo de carril DIN simétrico de 35 mm
Tropicalización 2 de acuerdo con IEC 60068-1
Tipo de control Maneta
Nº de polos 4
Montaje Ajustable en clip
Tipo de red CA
Grado de protección IP20
Frecuencia 50.00 ~ 60.00 Hz
Color Blanco
Intensidad 80 A
Garantía 18 meses
Conformidad con RoHS SI
Curva de disparo D
Temperatura de trabajo -25.00 ~ 70.00 °C

Características detalladas

Profundidad de instalación 44 mm
Frecuencia 50 ~60 Hz
Tensión de aislamiento nominal Ui 500 V
Número de polos (total) 4
Ancho en número de espacios modulares 6
Número de polos protegidos 4
Poder de corte asignado Icn según EN 60898 a 10 kA
Equipos adicionales posibles Sí
Poder de corte asignado Icu según EN 60947-2 10 kA
Resistencia a picos de tensión asignada (Uimp 6 kV
Grado de protección (IP) IP20
Corriente nominal 80 A
Tensión nominal 400 V
Curva de disparo D
Acoplamiento de conductor neutro Sí
Tipo de tensión AC
Montaje empotrado No
Protección contra explosiones No
Sección de conductor conectable sólido 1.5 ~50 mm²
Categoría de sobretensión 4
Temperatura ambiente durante el funcionamient -25 ~70 °C
Clase de limitación de energía 3
Sección de conductor conectable 1 ~35 mm²
Grado de contaminación 3
Pérdida de potencia 3.2 W

Embalaje 1

  • Cantidad mínima embalaje: 1
  • Cantidad máxima embalaje: 1
  • Medidas: 0,11 x 0,09 x 0,08 (m)
  • Volumen: 0,00 m3
  • Peso: 0,78 kg

Embalaje 2

  • Cantidad mínima embalaje: 3
  • Cantidad máxima embalaje: 3
  • Medidas: 0,33 x 0,09 x 0,10 (m)
  • Volumen: 0,00 m3
  • Peso: 2,39 kg

Embalaje 3

  • Cantidad mínima embalaje: 18
  • Cantidad máxima embalaje: 18
  • Medidas: 0,40 x 0,30 x 0,30 (m)
  • Volumen: 0,04 m3
  • Peso: 14,85 kg
